HMC553ALC3B的基本参数
- 制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
- 产品类别：RF混频器
- 技术类目：单、双和三平衡混频器
- 功能描述：6 GHz至14 GHz、GaAs、MMIC、双平衡混频器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
HMC553ALC3B的产品详情：
HMC553ALC3B是一款通用型双平衡、砷化镓(GaAs)、单芯片微波集成电路(MMIC)混频器，采用符合RoHS标准的无引脚无铅LCC封装。HMC553ALC3B可用作频率范围为6 GHz至14 GHz的上变频器或下变频器。此混频器无需外部元件或匹配电路。
HMC553ALC3B采用经过优化的巴伦结构，提供本振(LO)至射频(RF)及LO至中频(IF)抑制性能。混频器采用的LO驱动电平范围为9 dBm至15 dBm。HMC553ALC3B无需线焊，可以使用表贴制造技术。
应用
- 微波和甚小孔径终端(VSAT)无线电
- 测试设备
- 点对点无线电
- 军事电子战(EW)、电子对抗(ECM)、以及指挥、控制、通信和情报(C3I)
HMC553ALC3B的优势和特点：
- 无源：无需直流偏置
- 转换损耗：7 dB（典型值，6 GHz至11 GHz时）
- 输入IP3：18 dBm（典型值，6 GHz至11 GHz时）
- LO至RF隔离：36 dB（典型值）
- 宽IF带宽：DC至5 GHz

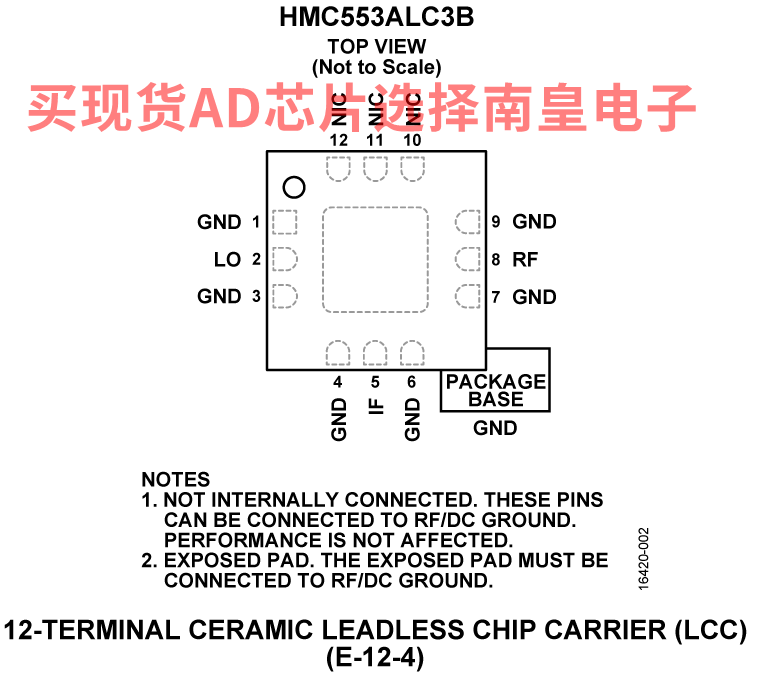

- 符合RoHS标准的12引脚、2.90 mm × 2.90 mm LCC封装
HMC553ALC3B具体的完整产品型号参数及价格（美元）：
HMC553ALC3B，封装：12-Lead LCC (2.9mm x 2.9mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：36.44（100-499个）
HMC553ALC3BTR，封装：12-Lead LCC (2.9mm x 2.9mm w/ EP)，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：36.44（100-499个）
HMC553ALC3BTR-R5，封装：12-Lead LCC (2.9mm x 2.9mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：36.44（100-499个）
HMC553ALC3B的评估套件：
EVAL-HMC553ALC3B：HMC553ALC3B Evaluation Board
This page contains ordering information for evaluating the HMC553ALC3B.

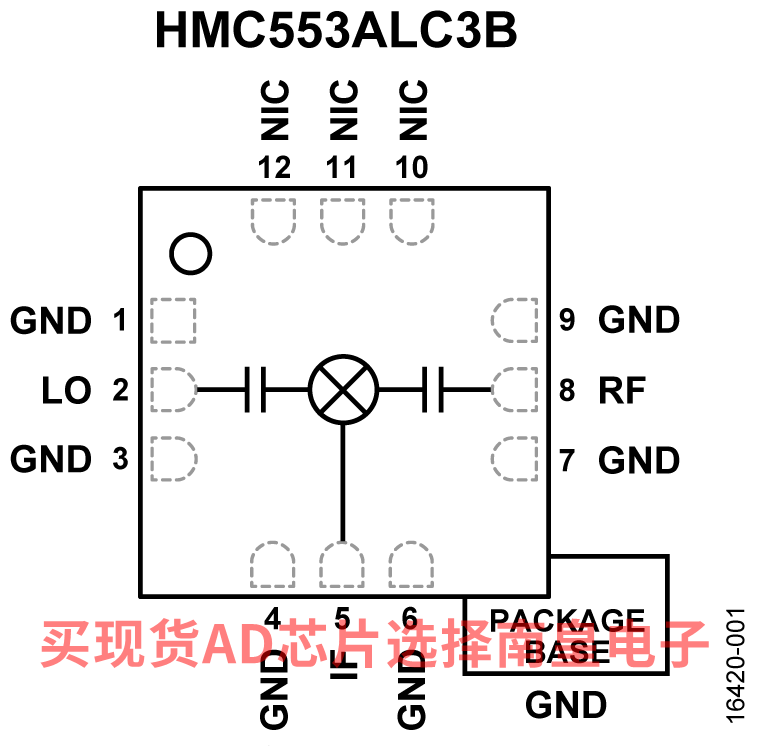

HMC553ALC3B的电路图解：
HMC553ALC3B的评估套件：
