HMC954（提供可编程输出电压的2:1多路复用器）-AD代理

HMC954的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：解串器(SerDes)和选择器复用器
技术类目：串行器/解串器(SerDes)和选择器复用器
功能描述：提供可编程输出电压的2:1多路复用器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC954的产品详情：

HMC954LC4B是一款2:1多路复用器，设计用于32 Gbps数据串行应用。多路复用器在输入时钟的上升沿锁存两个差分输入。该器件使用半速率时钟的上升沿和下降沿来串行传输数据。 HMC954LC4B还集成一个输出电平控制引脚VR，可用于损耗补偿或信号电平优化。

HMC954LC4B的所有差分输入均采用CML并通过片上50 Ω端接至正电源GND，可采用交流或直流耦合。差分CML输出的信号源端接至50 Ω，同样可交流或直流耦合。输出可直接连接50 Ω接地端接系统，或者通过CML逻辑输入驱动器件。 HMC954LC4B采用-3.3 V单电源供电，提供符合RoHS标准的4x4 mm SMT陶瓷封装。

应用

SONET OC-192
宽带测试和测量设备
FPGA接口电路
16 G和32 G光纤通道
100 Gb以太网

HMC954的优势和特点：

支持高达32 Gbps的数据速率
功耗：479 mW
工作电压：-3.3 V或+3.3 V

支持单端和差分工作
24引脚陶瓷4 x 4 mm SMT封装： 16 mm2

HMC954具体的完整产品型号参数及价格（美元）：

HMC954LC4B，封装：24-Lead LCC (3.9mm x 3.9mm)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：270.71（100-499个）

HMC954LC4BTR，封装：24-Lead LCC (3.9mm x 3.9mm)，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：270.71（100-499个）

HMC954LC4BTR-R5，封装：24-Lead LCC (3.9mm x 3.9mm)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：270.71（100-499个）

HMC954的评估套件：

EVAL-HMC954LC4B：HMC954LC4B评估板

无

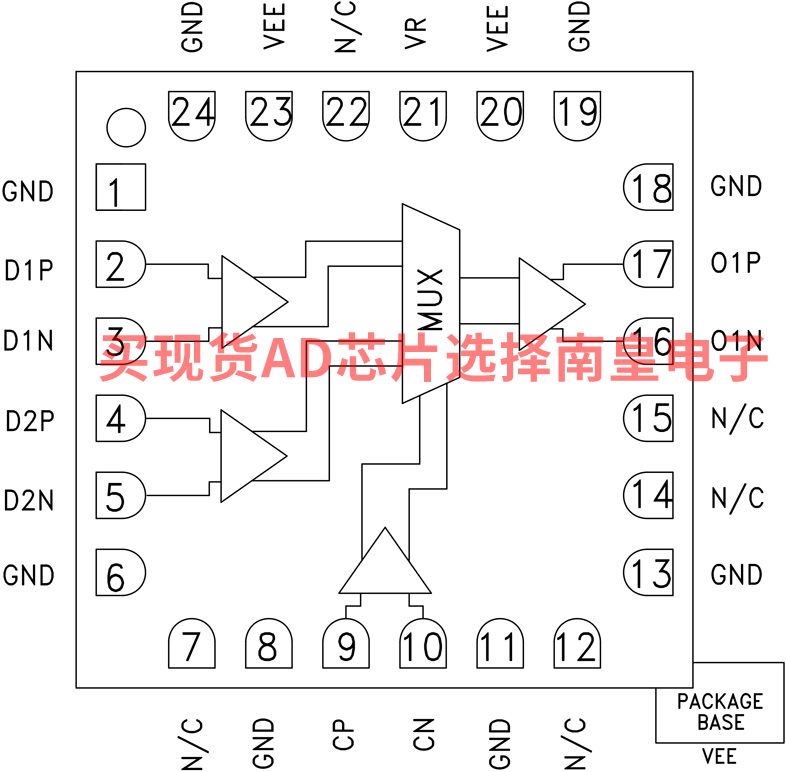

HMC954的电路图解：
