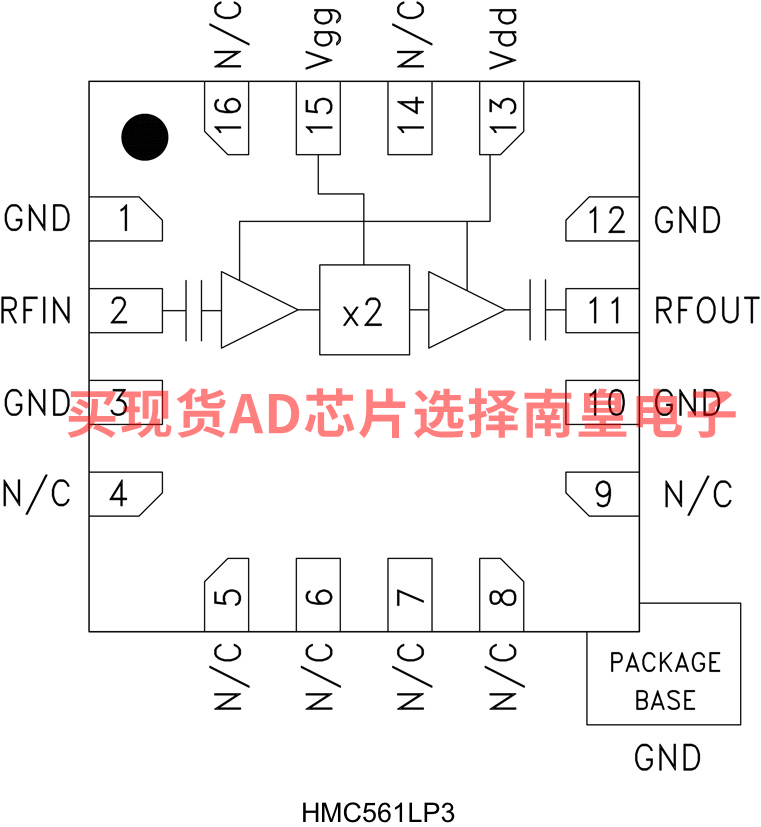

HMC561LP3(E)是一款使用GaAs PHEMT技术的x2有源宽带倍频器，采用符合RoHS标准的无引脚SMT封装。 由+5 dBm信号驱动时，该倍频器在8至21 GHz范围内提供+14 dBm的典型输出功率，在16 GHz频率下，Fo和3Fo隔离均为15 dBc。 HMC561LP3(E)非常适合在点对点和VSAT无线电的LO倍频链中使用，与传统方法相比，可以减少器件数量。

100 kHz偏置时的低加性SSB相位噪声为-139 dBc/Hz，有助于保持良好的系统噪声性能。 HMC561LP3(E)采用符合RoHS标准的封装，无需线焊，可以使用表贴制造技术。
Applications

• 时钟生成应用：
  SONET OC-192和SDH STM-64;
• 点对点和VSAT无线电
• 测试仪器仪表
• 军事和太空

• 高输出功率： +14 dBm
• 低输入功耗驱动： 0至+6 dBm
• Fo隔离： 15 dBc (Fout = 16 GHz)

• 100 KHz SSB相位噪声： -139 dBc/Hz
• 符合RoHS标准的3x3 mm SMT封装

HMC561LP3E，封装：16-Lead QFN (3mm x 3mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：37.67（100-499个）

HMC561LP3ETR，封装：16-Lead QFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：37.67（100-499个）

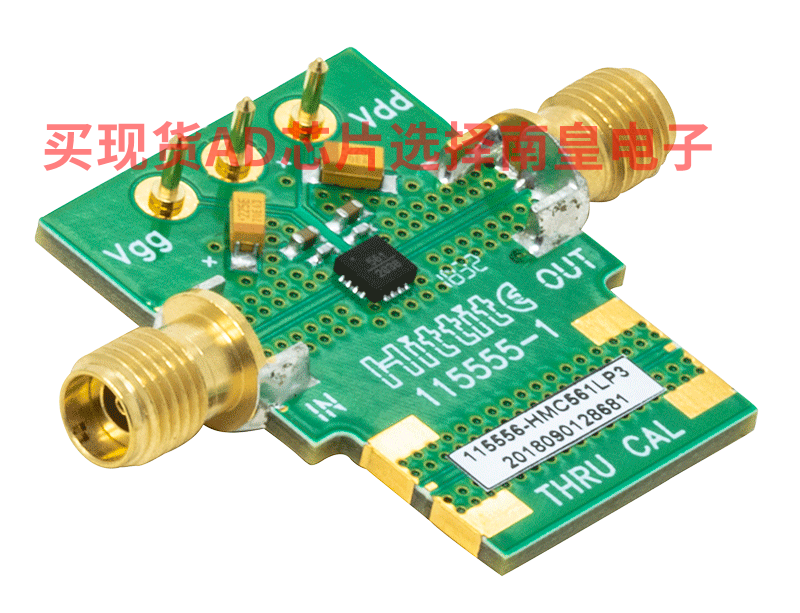

EVAL-HMC561LP3：HMC561LP3 评估板

本页提供评估HMC561LP3的评估板订购信息。

设计文件链接包含用于评估板的BOM、原理图和Gerber文件。
