HMC415（InGaP HBT功率放大器SMT，4.9

HMC415的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：RF放大器
技术类目：驱动放大器
功能描述：InGaP HBT功率放大器SMT，4.9 - 5.9 GHz
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC415的产品详情：

HMC415LP3(E)是一款高效率GaAs InGaP异质结双极性晶体管(HBT) MMIC功率放大器，工作频率范围为4.9至5.9 GHz。该放大器采用低成本、无铅表面贴装封装，带有裸露基座以改善RF和散热性能。它采用极少的外部元件提供20 dB增益，饱和功率为+26 dBm（34% PAE时），电源电压为+3V。 Vpd可用于全省电模式或RF输出功率/电流控制。对于+15 dBm OFDM输出功率（64 QAM，54 Mbps），HMC415LP3(E)可实现3.7%的误差矢量幅度(EVM)，从而满足802.11a线性度要求。

应用

802.11a WLAN
HiperLAN WLAN
接入点
UNII和ISM无线电

HMC415的优势和特点：

增益： 20 dB
34% PAE (Psat = +26 dBm)
3.7% EVM (Pout = +15 dBm)
具有54 Mbps OFDM信号
电源电压： +3 V
省电功能
外部器件数量少

HMC415具体的完整产品型号参数及价格（美元）：

HMC415LP3E，封装：16-Lead QFN (3mm x 3mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：10.34（100-499个）

HMC415LP3ETR，封装：16-Lead QFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：10.34（100-499个）

HMC415的评估套件：

EVAL-HMC415LP3：HMC415LP3 评估板

本页提供评估HMC415LP3的评估板订购信息。

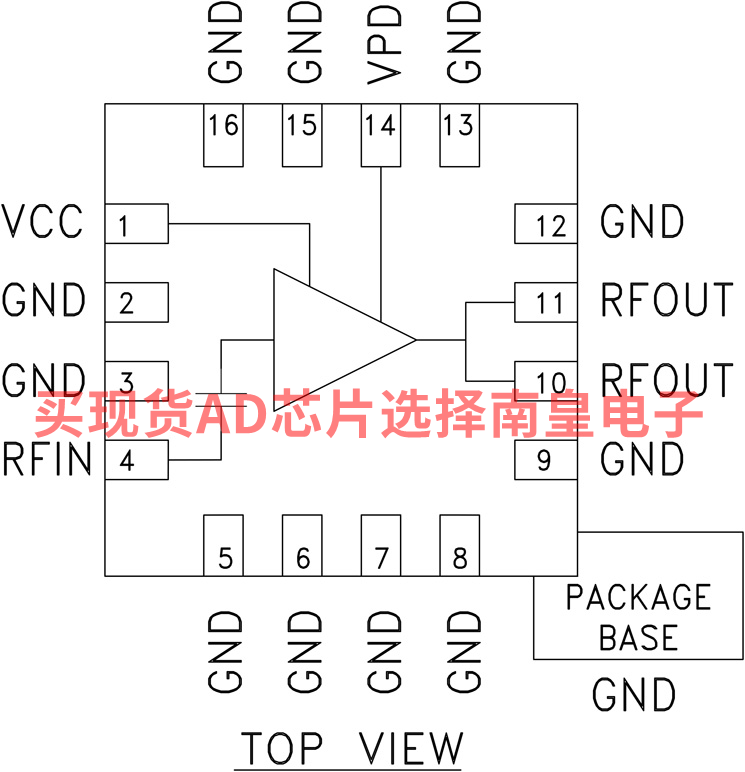

HMC415的电路图解：

HMC415的评估套件：
