LT6004（1.6V、1μA 精准轨至轨输入和输出运放）-AD代理

LT6004的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：运算放大器
技术类目：低输入偏置电流运算放大器(≤100 pA)
功能描述：1.6V、1μA 精准轨至轨输入和输出运放
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT6004的产品详情：

LT6003 / LT6004 / LT6005 是单通道 / 双通道 / 四通道运放，专为实现便携式应用的电池使用寿命和性能的较大化而设计。这些放大器能够在低至1.6V 的电源电压条件下运作，其技术规格针对 1.8V、5V 和 ±8V 电源而拟订，并在整个温度范围内得到保证，同时仅吸收 1μA 的最大静态电流。

该器件将超低电源电流和低工作电压与卓越的放大器规格完美地组合在一起；典型漂移仅为 2μV/ºC 的 500μV 最大输入失调电压、90pA 的最大输入偏置电流、数值达 100,000 的开环增益以及 500pF 的容性负载驱动能力，使得 LT6003 / LT6004 / LT6005 放大器成为在电池供电型应用中要求出色性能时的较优选择。

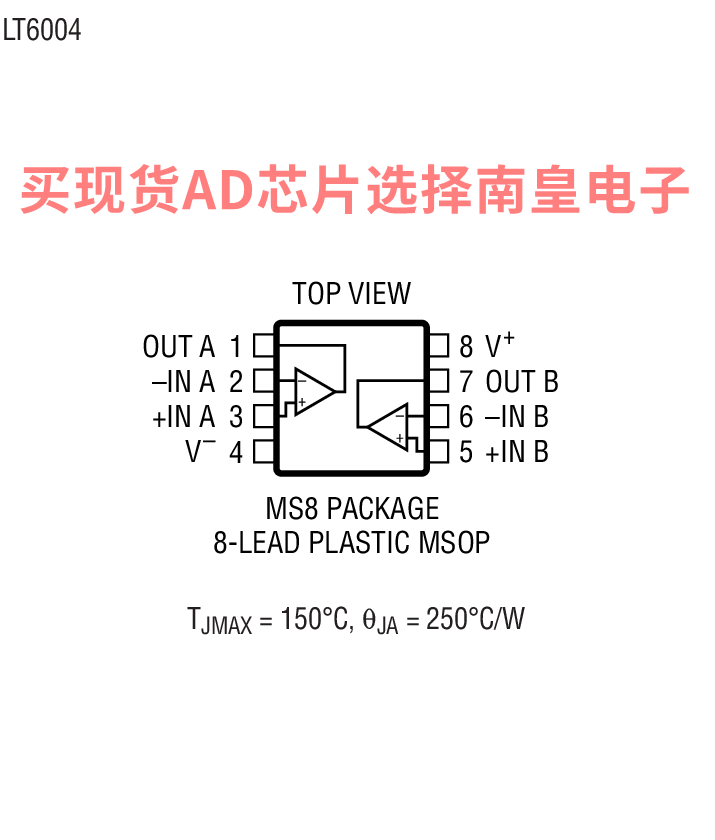

单通道器件 LT6003 采用 5 引脚 TSOT-23 和纤巧型 2mm x 2mm DFN 封装。双通道器件 LT6004 可提供 8 引脚 MSOP 和 3mm x 3mm DFN 封装。四通道器件 LT6005 则可使用 16 引脚 TSSOP 和 5mm x 3mm DFN 封装。这些放大器具有商业、工业和汽车温度范围规格。

应用

便携式气体监测仪
电池或太阳能供电型系统
低电压信号处理
微功率有源滤波器

LT6004的优势和特点：

宽电源范围：1.6V 至 16V
低电源电流：每个放大器的最大电源电流为 1μA
低输入偏置电流：90pA (最大值)
低输入失调电压：500μV (最大值)
低输入失调电压漂移：2μV/ºC
CMRR：100dB
PSRR：95dB
AOVL 驱动 20kΩ 负载：100,000 (最小值)
容性负载处理能力：500pF
规格针对 -40ºC至 125ºC 的温度范围而拟订
采用纤巧型 2mm x 2mm DFN 和扁平 (高度仅 1mm) ThinSOT 封装

LT6004具体的完整产品型号参数及价格（美元）：

LT6004CDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：1.54（100-499个）；1.21（1000+个）

LT6004CDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.54（100-499个）；1.21（1000+个）

LT6004CMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：1.54（100-499个）；1.21（1000+个）

LT6004CMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.54（100-499个）；1.21（1000+个）

LT6004HDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：1.82（100-499个）；1.45（1000+个）

LT6004HDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.82（100-499个）；1.45（1000+个）

LT6004HMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：1.82（100-499个）；1.45（1000+个）

LT6004HMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.82（100-499个）；1.45（1000+个）

LT6004IDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：1.65（100-499个）；1.31（1000+个）

LT6004IDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.65（100-499个）；1.31（1000+个）

LT6004IMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：1.65（100-499个）；1.31（1000+个）

LT6004IMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.65（100-499个）；1.31（1000+个）

LT6004的评估套件：

LT6004的电路图解：

LT6004的评估套件：
