可靠的电压监测器IC它一直是工业行业的需求，因为它可以提高系统的可靠性，并在电压瞬变和电源故障时提高系统的性能。半导体制造商也在不断改进电压监测器IC的性能。

南皇电子专注于整合中国优质电子AD代理国内领先的现货资源，提供合理的行业价格、战略备货、快速交付控制AD芯片供应商，轻松满足您的需求AD芯片采购需求.（http://www.icbuyshop.com/）

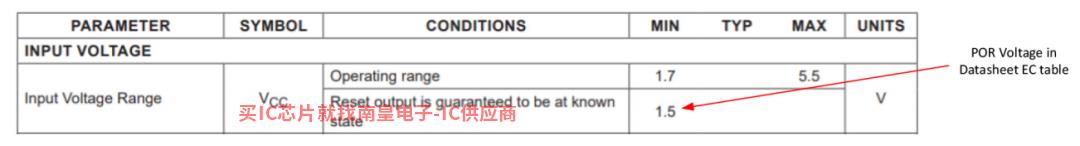

监控器IC需要一个叫做上电复位的人（VPOR）最低电压产生清晰或可靠的复位信号，在最低电源电压到来之前，复位信号的状态是不确定的。一般来说，我们称之为复位毛刺。复位引脚主要有两种不同的拓扑结构，即泄漏和推拉（图1）NMOS作为下拉MOSFET。

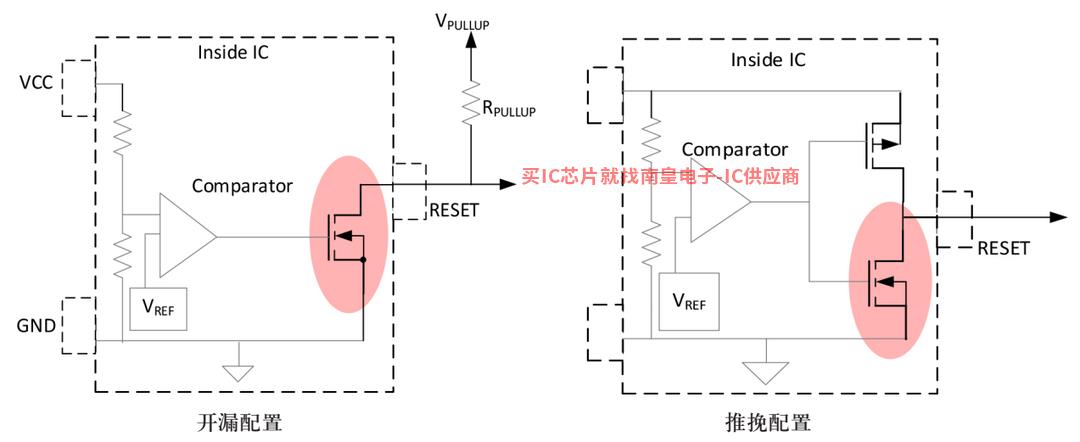

图1. 复位拓扑的泄漏配置和推拉配置

图2. 复位电压和上拉电压怎么样？（VPULLUP）比例上升，导致复位毛刺

如果电源电压电源电压低于VPOR，没有足够的电压能驱动内部MOSFET工作，因此MOSFET关闭。此时，监控器无法控制复位电压。复位电压和上拉电压（VPULLUP）一旦电源电压高于。VPOR，内部MOSFET将驱动RESET引脚进入有效状态。

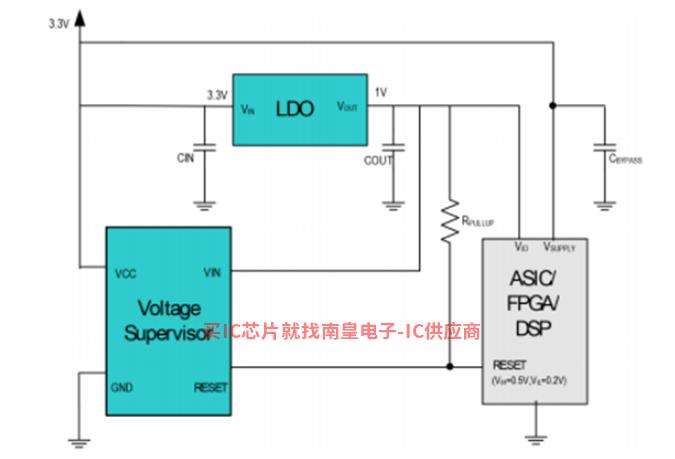

电压监测器可用于监测FPGA、ASIC或DSP低电源轨的电压可低至1V。在低电压处理器中，I/O其逻辑电平非常敏感VIH可低至0.5V，。

图4. 带毛刺复位信号的上电时序

随着电子工业向低压半导体的发展，模拟芯片制造商也在传统监控器的基础上努力实现无毛刺监控。制造商可以通过改进过程来减少VPOR，但实现真正的无毛刺监测器需要一个新的架构。

目前，系统工程师使用带有传统监控器的外部电路来模拟图5所示的无毛刺监控功能。添加一个为源极跟随器的标准JFET源极的电压取决于栅极的电压VG与JFET阈值电压差。JFET阈值电压会在VG和VOUT之间产生大约1V为了避免监控器内部的输出电压MOSFET直到监控器内部关闭MOSFET开始正常工作。

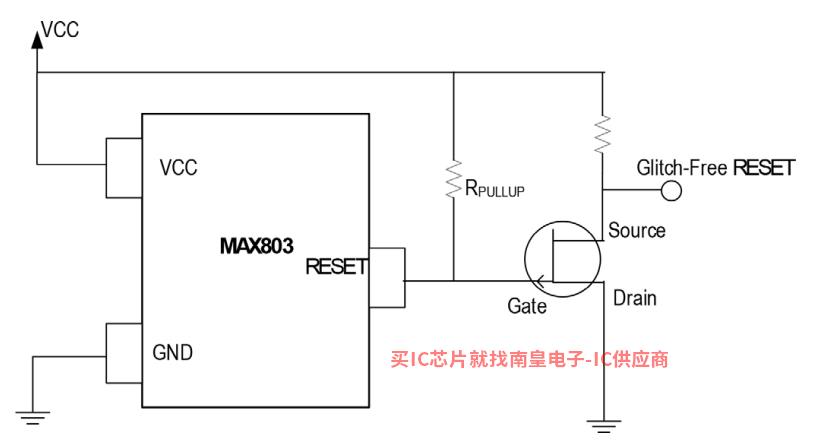

图5. 一个有外部P-JFEF传统监控器可实现无毛刺工作

即使当真正的无毛刺监控器重置时，也可以吸入电流VCC复位引脚在零时被迫拉到接地电位。图6显示了一个真正无毛刺监控器的示例电路，MAX16161/MAX16162无需任何外部组件即可实现无毛刺工作，小巧经济。

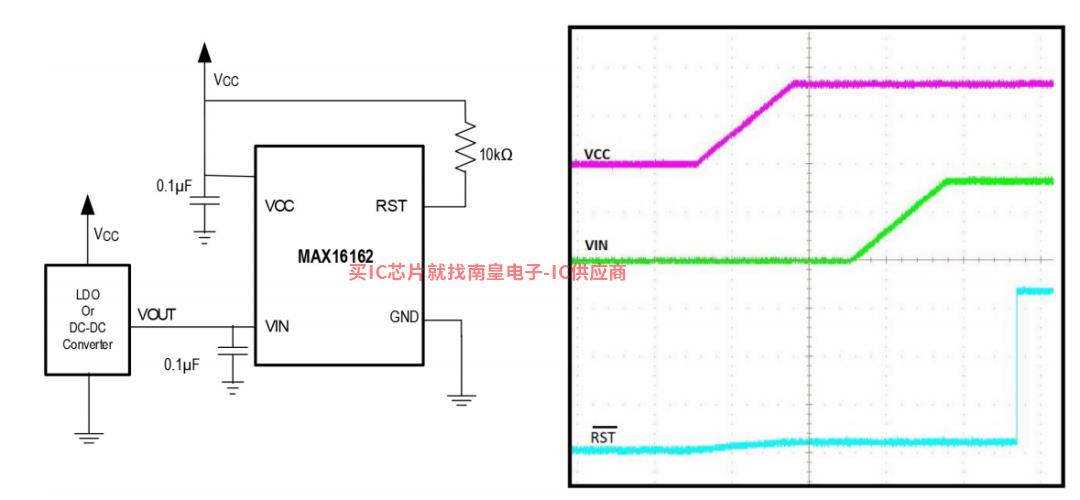

图6. MAX16162应用示意图及相应时序图

真正的无毛刺监控器IC不再只是一个概念。设计师现在有一个监控器，可以在零电源电压下产生可靠的复位信号IC，系统工程师可以使用它IC监测低供电压(低于1)V）电子设备。MAX16161/MAX16162为微型nanoPower IC，静态电流仅为825nA，有助于延长系统电池的使用寿命。
