AD7277是一种10位高速、低功耗的逐次逼近型ADC。 采用单电源工作，电源电压为2.35 V至3.6 V，最高吞吐速率可达3 MSPS。 这些器件均内置低噪声、宽带宽采样保持放大器，可处理55 MHz以上的输入频率。

转换过程和数据采集过程通过CS和串行时钟进行控制，从而为器件与微处理器或DSP接口创造了条件。 输入信号在CS的下降沿进行采样，而转换同时在此处启动。 该器件无流水线延迟。

AD7277采用先进的设计技术，可在高吐量的情况下实现极低的功耗。

基准电压从VDD获得， 从而为ADC提供较宽的动态输入范围。因此，其模拟输入范围为0至VDD。 转换速率取决于SCLK。

产品特色

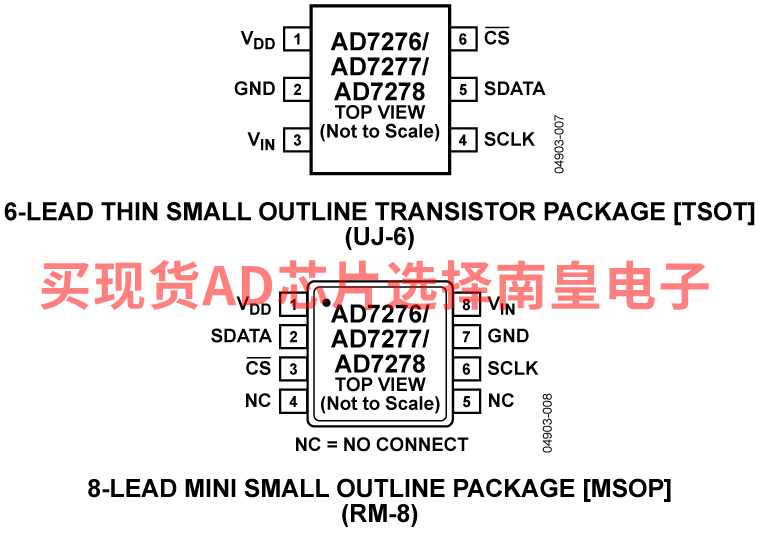

3 MSPS ADC，采用6引脚TSOT封装

AD7476/AD7477/AD7478和AD7476A/AD7477A/ AD7478A引脚兼容

高吞吐量、低功耗

灵活的功耗/串行时钟速度管理。 低吞吐量时功效比极高

基准电压从电源获得

无流水线延迟。 这些器件采用标准逐次逼近型ADC，通过CS输入与一次性转换控制可实现对采样时间的精确控制。

• 高吐量： 3 MSPS
• 额定电压(VDD )：2.35 V至3.6 V
• 功耗：12.6 mW（3 MSPS，3 V电源）
• 宽输入带宽 信噪比(SNR)：70 dB（1 MHz输入频率）
• 灵活的功耗/串行时钟速度管理

• 无流水线延迟
• 温度范围： -40℃至+125℃
• 欲了解更多特性，请参考数据手册。

AD7277ARMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.88（100-499个）；2.42（1000+个）

AD7277ARMZ-RL，封装：8-Lead MSOP，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：2.88（100-499个）；2.42（1000+个）

AD7277AUJZ-500RL7，封装：6-Lead TSOT，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：1.93（1000+个）

AD7277BRMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：6.01（100-499个）；5.03（1000+个）

AD7277BRMZ-REEL，封装：8-Lead MSOP，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：5.03（1000+个）

AD7277BUJZ-500RL7，封装：6-Lead TSOT，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：6.01（100-499个）；5.03（1000+个）

AD7277BUJZ-REEL7，封装：6-Lead TSOT，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：5.03（1000+个）
