HMC260ALC3B是一款通用型双平衡、单芯片微波集成电路(MMIC)混频器，采用符合RoHS标准的无引脚无铅LCC封装。在10 GHz至26 GHz频率范围内可用作上变频器或下变频器。HMC260ALC3B混频器无需外部元件或匹配电路。

HMC260ALC3B采用经过优化的巴伦结构，提供本振(LO)至射频(RF)及LO至中频(IF)抑制性能。混频器采用的LO幅度电平范围9 dBm至15 dBm。HMC260ALC3B无需线焊，可以使用表贴制造技术。

应用

• 点对点无线电
• 点对多点无线电和甚小孔径终端(VSAT)
• 测试设备和传感器
• 军用最终用途

• 无源： 无需直流偏置
• 变频损耗
  • 8 dB（典型值，10 GHz至18 GHz）
  • 9 dB（典型值，18 GHz至26 GHz）
    • LO至RF隔离：40 dB
    • 输入IP3：19 dBm（典型值，18 GHz至26 GHz）

• 宽IF带宽：DC至8 GHz

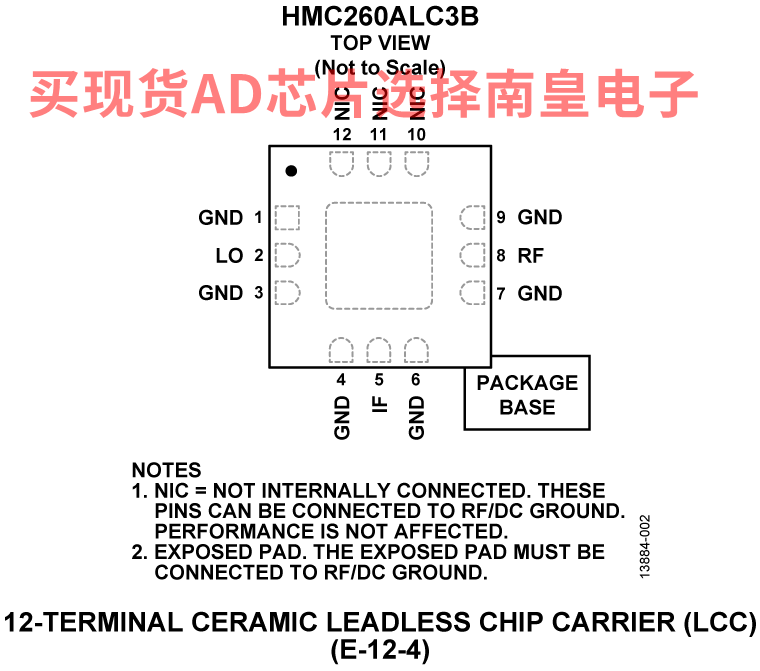

• 符合RoHS标准的12引脚、3 mm × 3 mm LCC陶瓷封装：9 mm2

HMC260ALC3B，封装：12-Lead LCC (2.9mm x 2.9mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：45.39（100-499个）

HMC260ALC3BTR，封装：12-Lead LCC (2.9mm x 2.9mm w/ EP)，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：45.39（100-499个）

HMC260ALC3BTR-R5，封装：12-Lead LCC (2.9mm x 2.9mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：45.39（100-499个）

EVAL-HMC260ALC3B：HMC260ALC3B评估板

本页提供评估HMC260ALC3B的评估板订购信息。
