HMC391（集成缓冲放大器的VCO SMT，3.9

HMC391的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：压控振荡器 (VCO)
技术类目：单输出VCO
功能描述：集成缓冲放大器的VCO SMT，3.9 - 4.45 GHz
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC391的产品详情：

HMC391LP4(E)是一款GaAs InGaP异质结双极性晶体管(HBT) MMIC VCO，集成谐振器、负电阻器件、变容二极管和缓冲放大器。由于振荡器的单芯片结构，VCO的相位噪声性能在温度、冲击、振动和工艺范围内尤为出色，工作频率范围为3.9至4.45 GHz。采用+3V单电源(30mA)时，输出功率为5 dBm（典型值）。该电压控制振荡器采用低成本无铅QFN 4x4 mm表面贴装封装。

应用

VSAT和微波无线电
无线电测高
测试设备和工业控制
军事

HMC391的优势和特点：

Pout： +5 dBm
相位噪声： -106 dBc/Hz（100 KHz）
无需外部谐振器

单电源： +3V (30 mA)
QFN无铅SMT封装，16 mm²

HMC391具体的完整产品型号参数及价格（美元）：

HMC391LP4，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：12.75（100-499个）

HMC391LP4E，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：10.21（100-499个）

HMC391LP4ETR，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：10.21（100-499个）

HMC391LP4TR，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：12.75（100-499个）

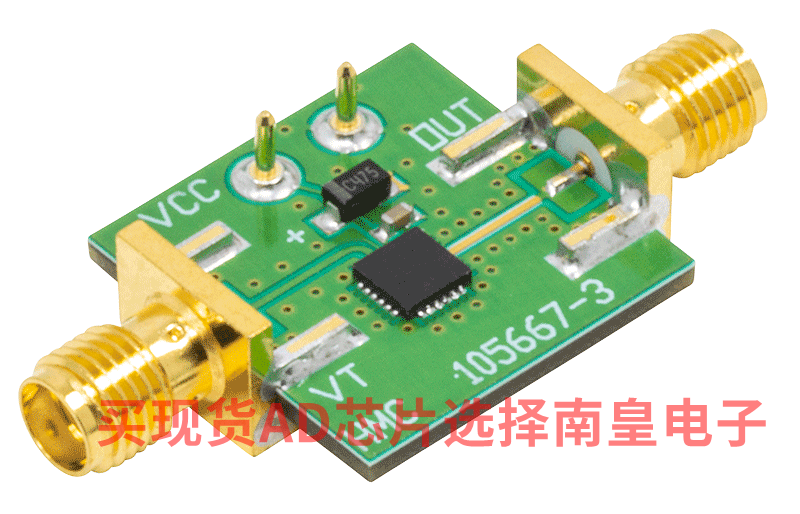

HMC391的评估套件：

EVAL-HMC391LP4：HMC391LP4 评估板

本页提供评估HMC391LP4 的评估板订购信息。

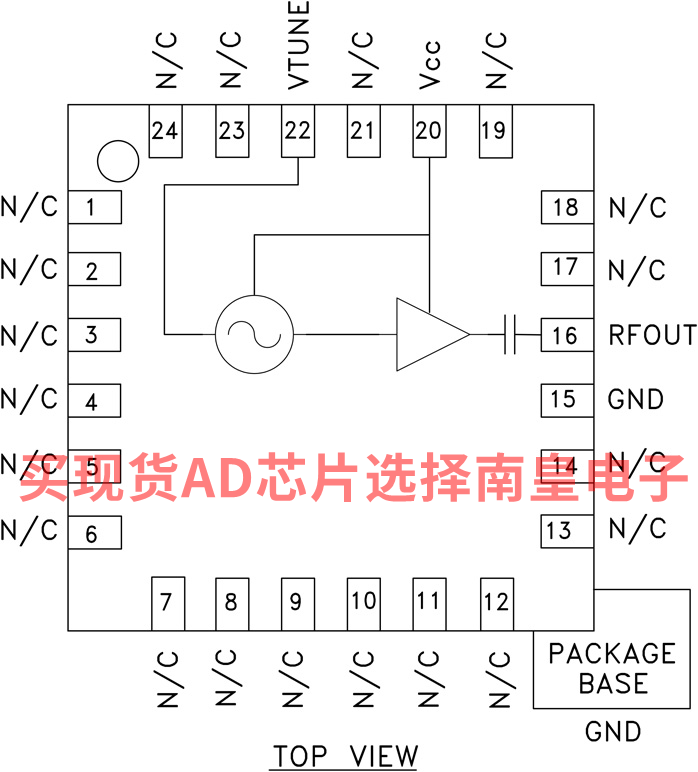

HMC391的电路图解：

HMC391的评估套件：
