亚德诺半导体(AnalogDevices,Inc.，简称AD)凌力尔特公司(LinearTechnologyCorporation)大功率固定比充电泵DC/DC控制器LTC7820在非隔离中间总线转换器中，该装置不需要功率电感器，可将电路尺寸降低50%，并提供高达4000W/in3.功率密度。LTC7820在分压器、倍增器或反相器配置中以99%的效率驱动外部MOSFET。LTC7820在分压器、倍增器或反相器配置中以99%的效率驱动外部MOSFET。其开环固定比例非常适合配电、数据通信、电信、高端计算和工业系统中的非隔离中间总线应用。

南皇电子专注于整合中国优质电子AD代理国内领先的现货资源，提供合理的行业价格、战略备货、快速交付控制AD芯片供应商，轻松满足您的需求AD芯片采购需求.（http://www.icbuyshop.com/）

LTC7820工作在一个6V至72V(80V根据转换器拓扑和外部组件的选择，可以在绝对最大值）的输入电压范围内产生数十个安培输出电流。该设备可配置为72V输入电压实现2:1的降压比。可级联两个LTC7820IC为了达到4:1的降压比。如需要达到更高的降压比(如6:1AD中国代理)，则建议采用Dickson转换器拓扑，它非常适合54V输入至9V输出的转换只需要单个LTC7820。另外，LTC7820也可以从高达36V输入电压为1:2升压比或1:1负输出转换比。外部MOSFET以固定频率执行开关操作，可设置100个范围kHz至1MHz。LTC7820强大的1.1?N沟道MOSFET栅极驱动器可以最大限度地提高效率，并驱动多个并联驱动器MOSFET满足高功率应用的要求。

LTC7820监测系统的电压、电流和温度，以发现故障，并使用检测电阻来提供过流保护。当发生故障时，设备停止开关操作，并操作/FAULT将引脚拉到低电平。内置定时器可以设置适当的重启/重试时间。EXTVCC转换器的低压输出或高达40V的其他可用电源为LTC7820供电，降低功耗，提高效率。LTC7820的其他特征包括低实现EMI软开关操作，电源输出信号好，欠压闭锁，内部电荷平衡电路。

LTC7820采用4mmx5mmQFN-28包装。可以提供工作–40°C至125°C温度范围的扩展和工业温度级版本。每批购价格为4.70美元。如需更多信息，请登录www.linear.com.cn/product/LTC7820。

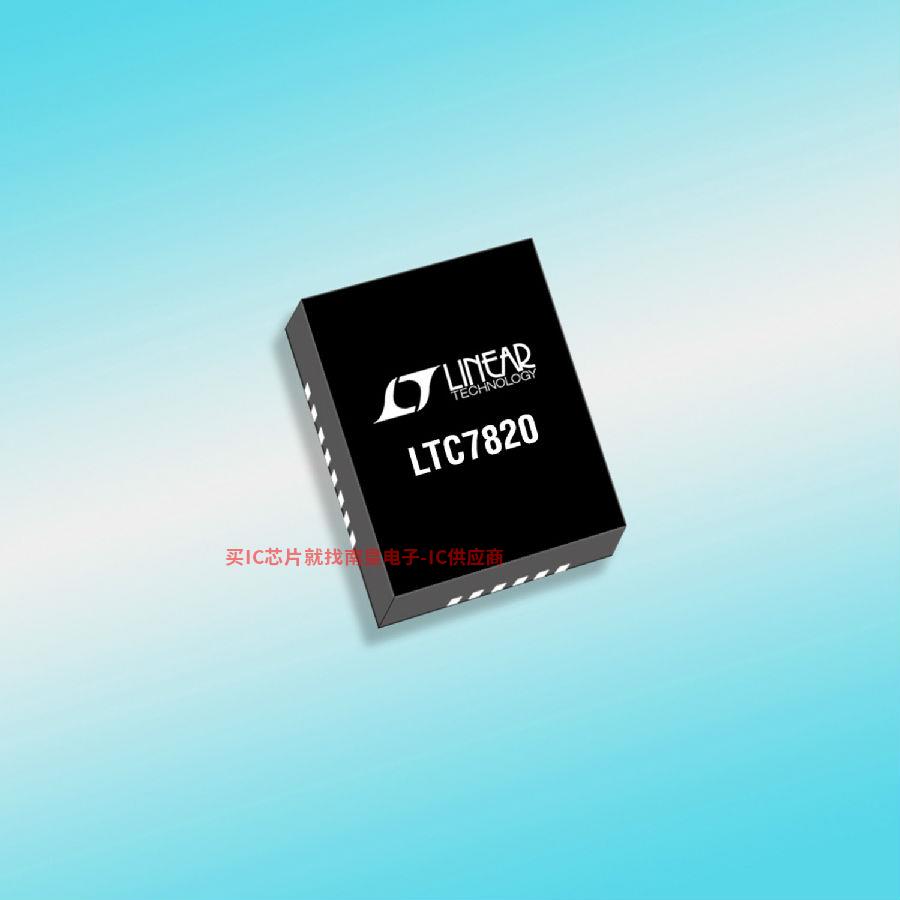

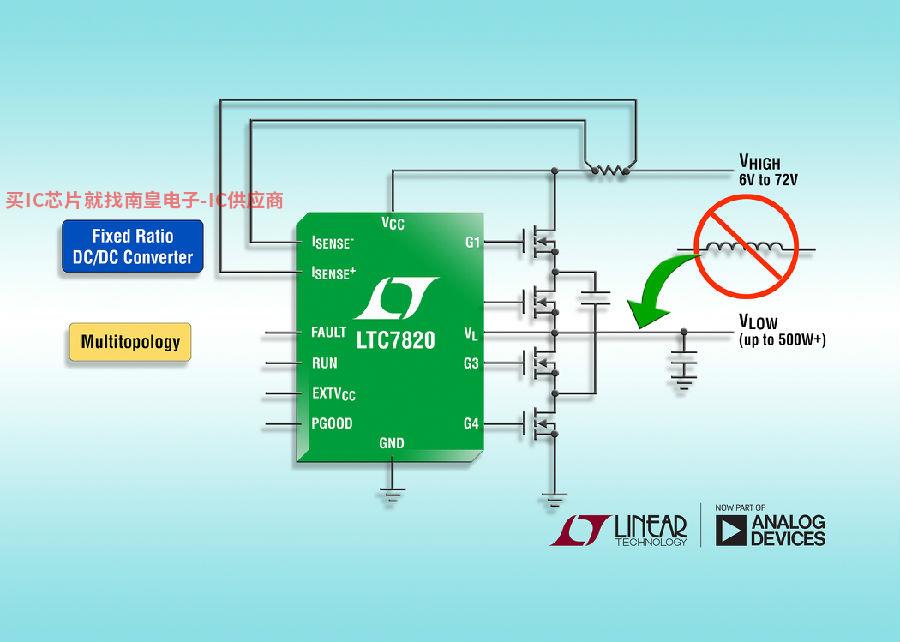

照片说明：72V固定比例大功率充电泵控制器

性能概要：LTC7820

·宽VIN范围：6V至72V，80V绝对最大值

·高达4000W/in3的功率密度

·效率高达99%

·降压：2:1比，VIN高达72V

·Dickson转换器拓扑达到6:1降压比

·升压：1:2比，VIN高达36V

·反相器：1:1的比例，VIN高达36V

·提供超过500W功率

·100kHz至1MHz工作频率

·软开关拓扑实现低EMI

·四条强大的N沟MOSFET栅极驱动器

·输入电流检测和过流保护

·短路保护具有可编程定时器和重试功能

·良好的电源输出信号

·采用4mmx5mm28引线QFN封装
