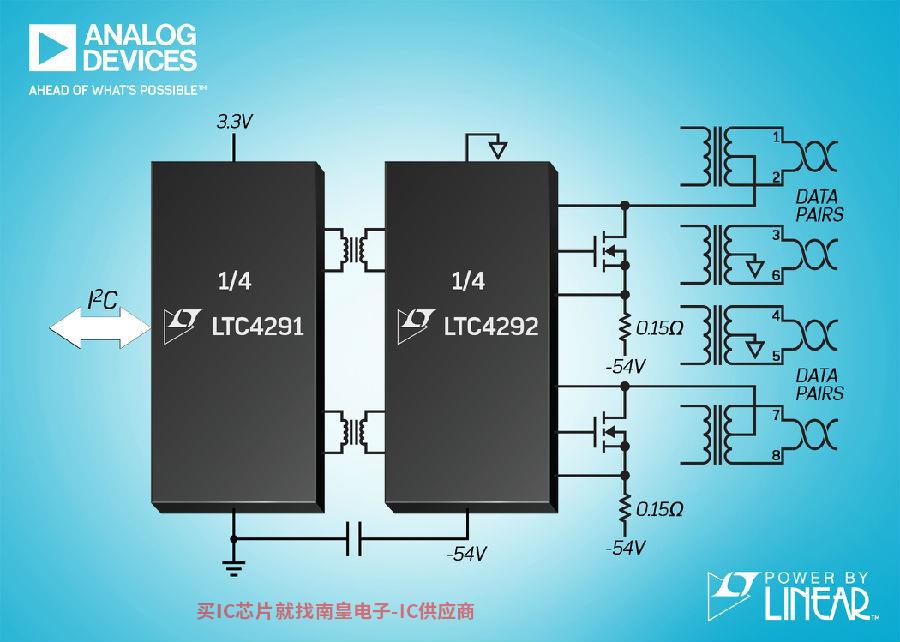

Analog Devices (AD) 宣布推出 Power by LinearTM LTC4291/LTC4292 隔离式 4 端口供电设备 (PSE) 该芯片组是专门为控制器芯片组设计的 IEEE 802.3bt (PoE ) 以太网供电 (PoE) 在系统中使用和设计。LTC4291/LTC4292 提供了 4 个独立的 PSE 端口 (包括两个通道)确保下一代 IEEE 802.3bt 受电设备 (PD) 提供完全合规的支持。LTC4291 包括一个至 PSE 主机的数字接口，而 LTC4292 提供高压以太网电源接口。这两款 IC 低成本以太网变压器相互通信。变压器隔离通信协议取代了传统设计中多达六个昂贵的光耦合器和复杂的隔离 3.3V 电源显著实现 BOM 节约成本，设计更坚固，制造方便。

南皇电子专注整合中国优质AD代理国内领先的现货资源，提供合理的行业价格、战略备货、快速交付控制AD芯片供应商，轻松满足您的需求AD芯片采购需求.（http://www.icbuyshop.com/）

· 查看 LTC4291/LTC4292 产品页面、下载数据手册、订购样品和评估板：www.analog.com/cn/LTC4291

LTC4291/LTC4292 芯片组可以合规 802.3bt PD 控制器 LT4294 或 LT4295 无缝配合工作，从而形成完整的端到端 PoE 、PoE 和 PoE 解决方案。单签名或双签名 PD 提供高达 71.3W 功率。用户会充分意识到 80V 引脚的坚固性。AD 在低电源路径损耗方面处于行业领先地位，产品性能明显优于集成 RDS(ON) MOSFET 的 PSE。PD 发现采用多点电压和电流检测机制来实现，可以最好地防止错误 PD 识别。先进的电源管理功能包括自动分类 (Autoclass) 支持和区分优先级的快速关闭，每个端口 14 位功率和电流回读 位可编程功率限值和 7 可编程过载电流限值。现场可升级固件可更新系统。1MHz I2C 接口允许主机控制器数字配置芯片组或查询端口状态。此外，还提供电源管理C为了减少示范程序库 NRE 并加快产品上市。

LTC4291/LTC4292 芯片组可在工业温度范围内工作。LTC4291 符合数字控制器 RoHS 标准的 24 引脚 4mm x 4mm QFN 封装，而 LTC4292 采用模拟控制器 40 引脚 6mm x 6mm QFN 封装。LTC4291/LTC4292 是 AD 首款符合 802.3bt 标准的 PSE 控制器很受欢迎 LTC4266 四端口 802.3at PSE 升级版的控制器。请访问更多产品信息 www.analog.com/cn/poe。

特性概要：LTC4291/LTC4292

? 四个 PSE 端口

每个端口有两个通道

? 完全符合 IEEE 802.3bt 3 类和 4 类标准的 PSE

? 兼容支持 1 类、2 类、3 类和 4 类 PD

? 芯片组提供电气隔离

光耦合器和隔离器免除 3.3V 电源

? 低功耗

每电源通道 0.15Ω 检测电阻

允许允许使用 RDS(ON) 外部 MOSFET

? 多点可靠性很高 PD 检测

连接检查可以区分单签名和双签名 PD

? 每个端口连续、专用的电源和电流监控

? 与 1MHz I2C 串行控制接口兼容

? 引脚或 I2C 可编程最大 PD 功率高达 71.3W

? 40 引脚 6mm x 6mm (LTC42AD授权代理商92) 和 24 引脚 4mm x 4mm (LTC4291) QFN 封装

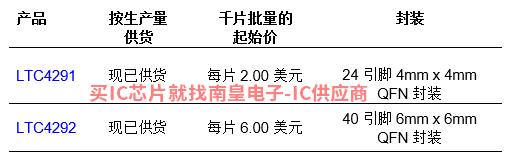

报价与供货
