HMC832LP6GE是一款3.3 V、高性能、宽带、小数N分频锁相环(PLL)，集成基频范围为1500 MHz – 3000 MHz的压控振荡器(VCO)，以及集成式VCO输出分频器（1/2/4/6.../60/62分频），支持HMC832LP6GE产生范围为25 MHz至3000 MHz的连续频率。 集成式相位检波器(PD)和Δ-Σ型调制器能以高达100 MHz的频率工作，实现更宽的环路带宽和更快的频率调谐，并具备出色的频谱性能。

HMC832LP6GE在所有频率下均具有业界卓越的相位噪声和杂散性能，可较大程度降低阻塞效应，改善接收机灵敏度和发射机频谱纯度。 低噪底(-160 dBc/Hz)可消除发射机应用中导致产生调制器/混频器噪底的一切因素。

HMC832LP6GE具有所有3.3 V电源功能并采用创新的可编程性能技术，通过选择低功耗模式或高性能模式，针对各应用定制功耗和相应的噪底性能，以便获得改进的噪底性能。

HMC832LP6GE的其他功能包括：12 dB RF输出增益控制（1 dB步进）、输出静音功能（可在器件未锁定的情况下发生频率变化时自动对输出进行静音处理）、改善输出回损的可选电阻、可编程差分或单端输出，在单端模式下可分别选择各输出、以及Δ-Σ型调制器的精确频率模式，允许用户以0 Hz频率误差生成输出频率。

应用

• 蜂窝通信基础设施
• 微波无线电
• WiMax, WiFi
• 通信测试设备
• 有线电视设备
• 替代DDS
• 军事
• 实现无杂散性能的可调谐基准电压源

• RF带宽： 25 - 3,000 MHz
• 鉴相器最高速率：100 MHz
• 3.3 V电源
• 超低相位噪声：-110 dBc/Hz（带内典型值）
• 品质因数(FOM)：-226 dBc/Hz

• 24位步长，3 Hz分辨率（典型值）
• 精确频率模式，0 Hz频率误差
• 快速跳频
• 40引脚6x6 mm SMT封装： 36 mm2

HMC832LP6GE，封装：40-Lead QFN (6mm x 6mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：14.46（100-499个）

HMC832LP6GETR，封装：40-Lead QFN (6mm x 6mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：14.46（100-499个）

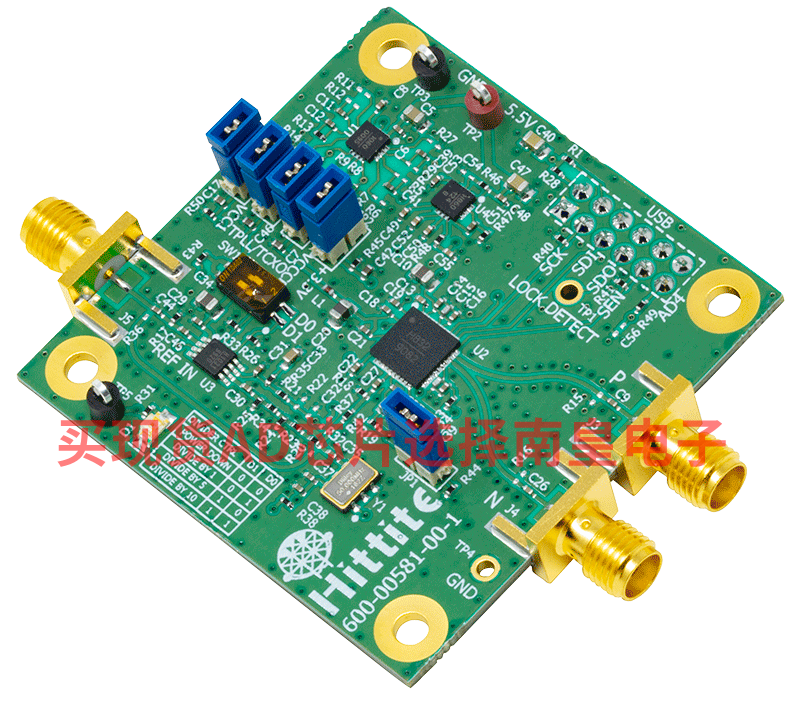

EVAL-HMC832LP6GE：HMC832LP6GE评估板

本页提供评估HMC832LP6GE的评估板订购信息。
