LTC2365（采用TSOT封装的1Msps、12位串行采样ADC）-AD代理

LTC2365的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：精密模数转换器- 20 MSPS
技术类目：单通道模数转换器
功能描述：采用TSOT封装的1Msps、12位串行采样ADC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC2365的产品详情：

LTC2365/LTC2366是1Msps/3Msps、12位、采样ADC，采用3V单电源供电，分别仅消耗2mA和2.6mA电流。这些高性能器件包括一个高动态范围采样保持电路和一个高速串行接口。满量程输入范围为0V至VDD或VREF。在3Msps采样速率下具有出色的AC性能，SINAD为72dB，THD为-80dB。串行接口提供灵活的电源管理，可在低吞吐速率下实现高功效。这些器件采用6引脚和8引脚TSOT-23小型封装。

LTC2365/LTC2366提供串行接口、TSOT-23小型封装和高采样速率与功率比，因而非常适合紧凑的低功耗、高速系统应用。

在许多应用中，高阻抗单端模拟输入和以更小的跨度（低至1.4V满量程）运行的能力允许直接连接到传感器，从而无需增益级。

应用

通信系统
数据采集系统
手持式终端接口
医疗成像
不间断电源
电池供电系统
汽车

LTC2365的优势和特点：

12 位分辨率
1Msps / 3Msps 采样速率 (LTC2365 / LTC2366)
低噪声：73dB SNR
低功耗：6mW
2.35V 至 3.6V 单电源操作
无数据延迟
具 0.1μA 典型电源电流的睡眠模式
专用外部基准 (TSOT23-8 封装)
1V 至 3.6V 数字输出电源 (TSOT23-8 封装)
SPI / MICROWIRE 兼容型串行 I/O
在 -40ºC 至 125ºC 的温度范围内保证运作

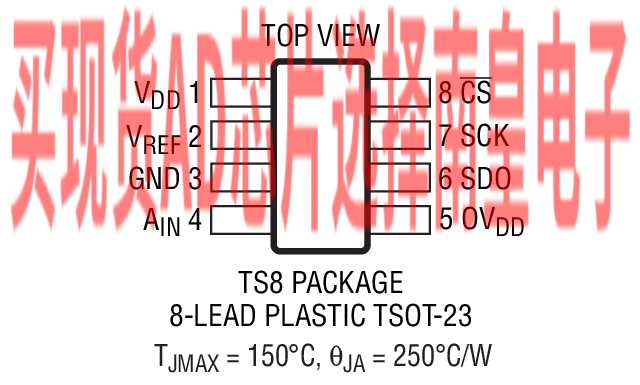

6 引脚和 8 引脚 TSOT-23 封装

LTC2365具体的完整产品型号参数及价格（美元）：

LTC2365CS6#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：2.98（100-499个）；2.42（1000+个）

LTC2365CS6#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.98（100-499个）；2.42（1000+个）

LTC2365CTS8#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：3.18（100-499个）；2.59（1000+个）

LTC2365CTS8#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.18（100-499个）；2.59（1000+个）

LTC2365HS6#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：3.74（100-499个）；3.05（1000+个）

LTC2365HS6#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.74（100-499个）；3.05（1000+个）

LTC2365HTS8#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：3.99（100-499个）；3.26（1000+个）

LTC2365HTS8#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.99（100-499个）；3.26（1000+个）

LTC2365IS6#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：3.41（100-499个）；2.77（1000+个）

LTC2365IS6#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.41（100-499个）；2.77（1000+个）

LTC2365ITS8#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：3.64（100-499个）；2.97（1000+个）

LTC2365ITS8#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.64（100-499个）；2.97（1000+个）

LTC2365的评估套件：

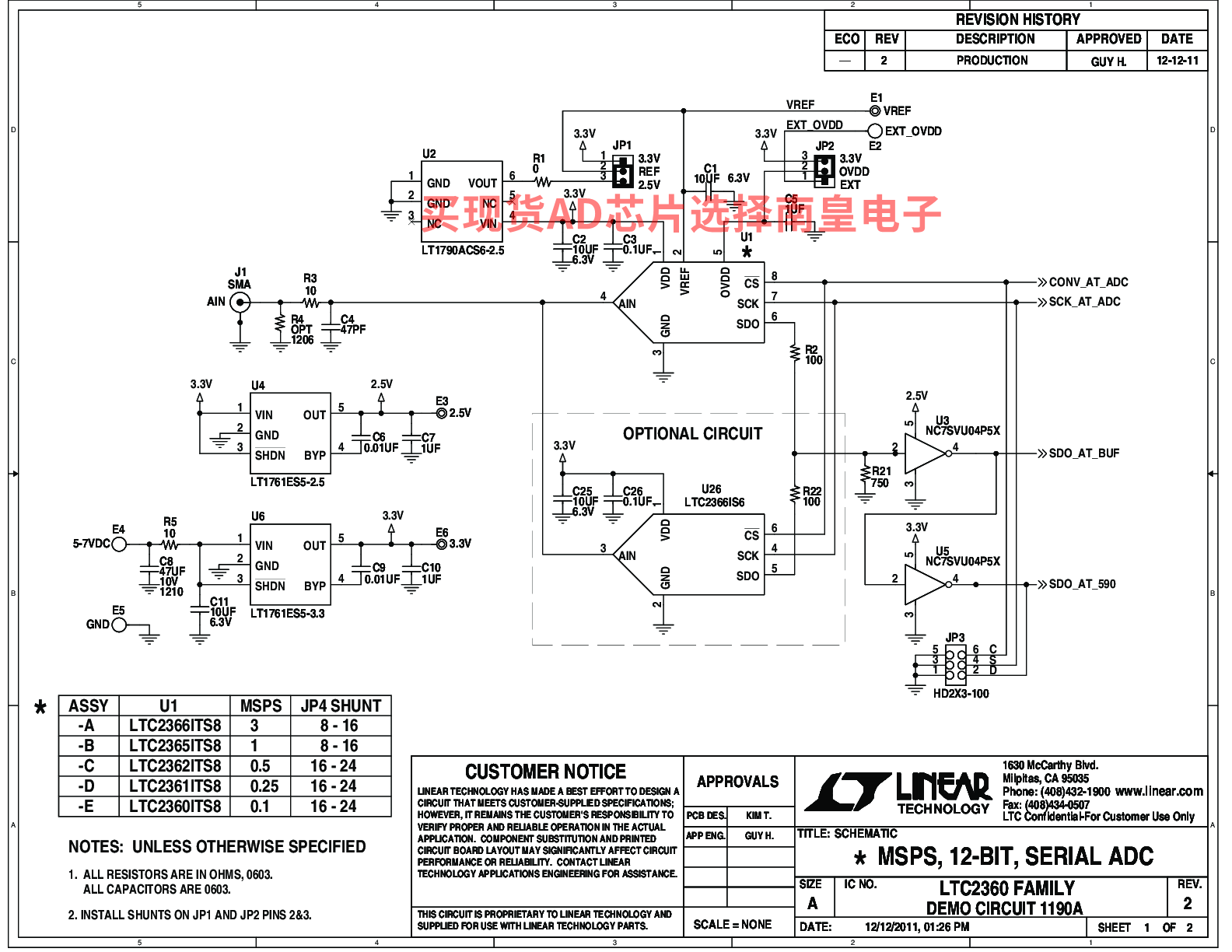

DC1190A-B：LTC2365 Demo Board | 12-Bit, 1Msps SAR ADC (Requires DC590B for DC Apps, DC890B for AC Apps)

DC1190A-B: Demo Board for the LTC2365 1Msps, 12-Bit Serial ADCs in TSOT-23

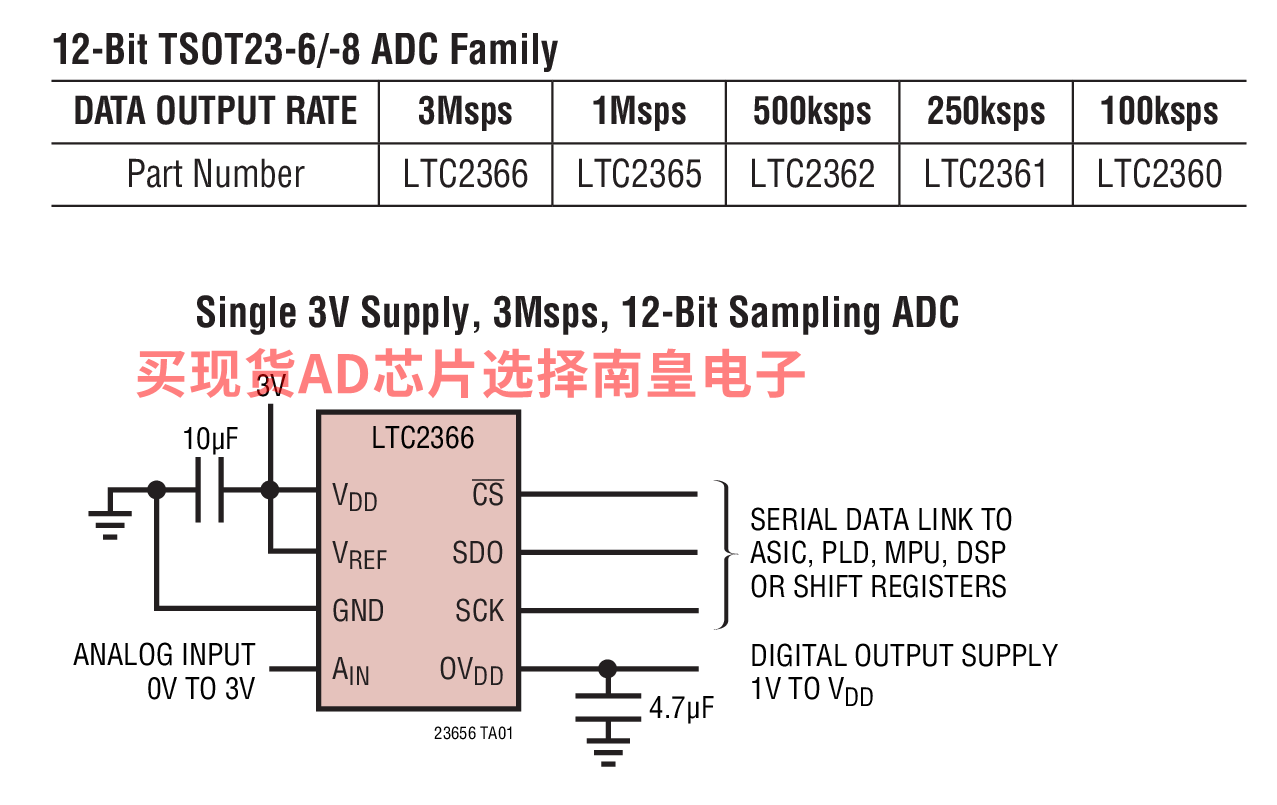

LTC2365的电路图解：

LTC2365的评估套件：
