HMC721LC3C（具有可编程输出电压的13 Gbps快速上升时间XOR/XNOR栅极）-AD代理

HMC721LC3C的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：逻辑器件
技术类目：逻辑门
功能描述：具有可编程输出电压的13 Gbps快速上升时间XOR/XNOR栅极
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC721LC3C的产品详情：

HMC721LC3C是一个XOR/XNOR栅极功能，旨在支持最高13 Gbps的数据传输速率和高达13 GHz的时钟频率。 HMC721LC3C还具有输出电平控制引脚VR，可用于损耗补偿或信号电平优化。

HMC721LC3C的所有输入信号都通过50 电阻片上端接到地，并支持直流或交流耦合。 HMC721LC3C的差分输出可以为直流或交流耦合。输出可以直接连接到50 Ω接地端接系统，如果采用50 Ω端接至非接地直流电压，则可以使用隔直电容。 HMC721LC3C采用-3.3V DC单电源供电，采用符合RoHS标准的3x3 mm SMT陶瓷封装。

应用

RF ATE应用
宽带测试和测量
串行数据传输高达13 Gbps
数字逻辑系统高达13 GHz

HMC721LC3C的优势和特点：

输入内部端接50电阻
差分和单端操作
快速上升/下降时间： 19 / 18 ps
低功耗： 230 mW（典型值）

可编程差分输出
电压摆幅： 600 - 1200 mV
传播延迟： 95 ps
单电源： -3.3V
16引脚陶瓷3x3mm
SMT封装： 9mm

HMC721LC3C具体的完整产品型号参数及价格（美元）：

HMC721LC3C，封装：16-Lead LCC (3mm x 3mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：127.33（100-499个）

HMC721LC3CTR，封装：16-Lead LCC (3mm x 3mm w/ EP)，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：127.33（100-499个）

HMC721LC3CTR-R5，封装：16-Lead LCC (3mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：127.33（100-499个）

HMC721LC3C的评估套件：

EVAL-HMC721LC3C：HMC721LC3C评估板

无

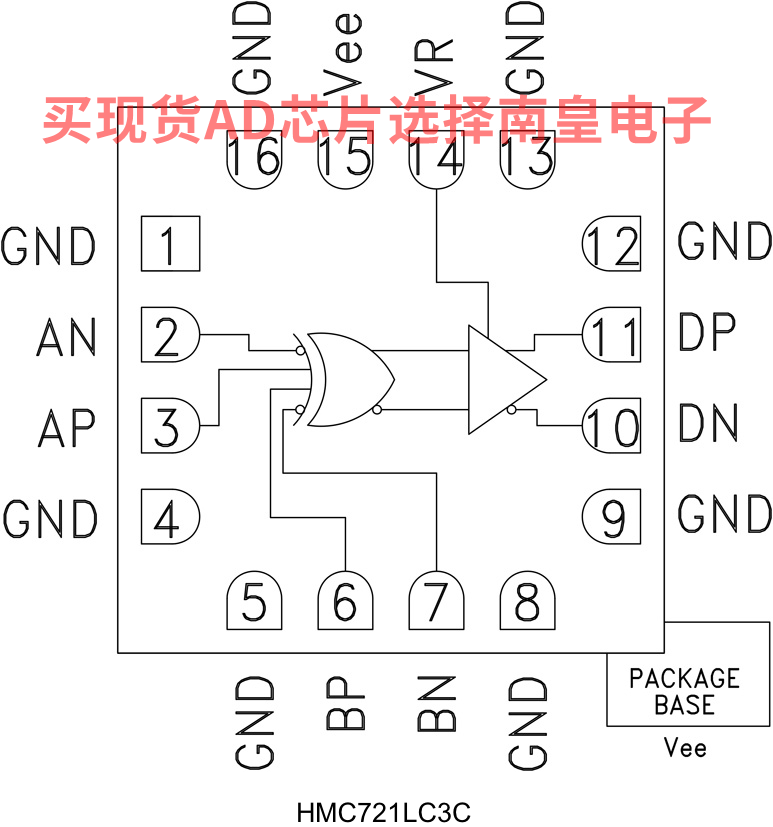

HMC721LC3C的电路图解：

HMC721LC3C的评估套件：
