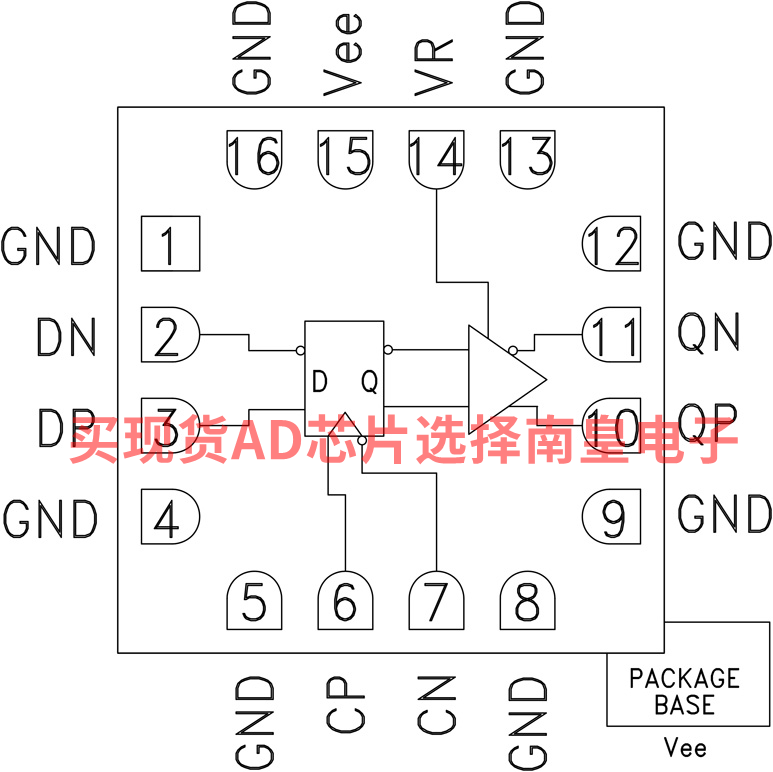

HMC853LC3是一款D类触发器，支持高达28 Gbps数据传输速率以及高达28 GHz时钟频率。 正常工作期间，数据在时钟正边沿传输至输出端。 反转时钟输入便可实现负沿触发应用。

HMC853LC3的所有差分输入均采用CML并通过片上50 Ω端接至正电源Vcc，可采用交流或直流耦合。 差分CML输出的信号源端接至50 Ω，同样可交流或直流耦合。 输出可以直接连接到50 Ω Vcc接地端接系统，如果采用50 Ω端接至地，则可以使用隔直电容。 HMC853LC3还集成一个输出电平控制引脚VR，可用于损耗补偿或信号电平优化。HMC853LC3采用3.3 V单电源供电，提供符合ROHS标准的3x3 mm SMT封装。

应用

• RF ATE应用
• 宽带测试和测量
• 串行数据传输高达28 Gbps
• 高达28 GHz数字逻辑系统

• 差分与单端工作
• 快速上升和下降时间： 15/14 ps
• 低功耗： 240 mW（典型值）

• 可编程差分输出电压摆幅： 700-1300 mVp-p
• 单电源： -3.3V
• 16引脚陶瓷3x3mm SMT封装： 9mm²

HMC853LC3，封装：16-Lead LCC (3mm x 3mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：212.97（100-499个）

HMC853LC3TR，封装：16-Lead LCC (3mm x 3mm w/ EP)，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：212.97（100-499个）

HMC853LC3TR-R5，封装：16-Lead LCC (3mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：212.97（100-499个）

EVAL-HMC853LC3：HMC853LC3评估板

本页提供评估HMC853LC3的评估板订购信息。
