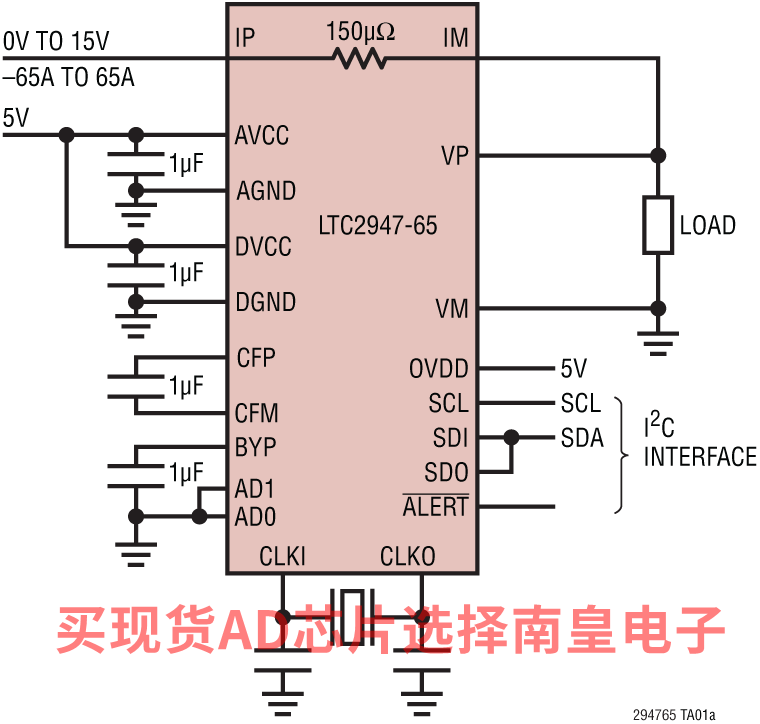

TC2947-65 是一款具有内部检测电阻器的高精度功率和能量监视器，支持高达 ±65A* 的电流。三个内部 No Latency Δ∑ ADC 确保了电压和电流的准确测量，而电压和电流的高带宽模拟乘法可在众多应用中提供准确的功率测量。内部或外部时钟选项实现了精确的电荷和能量测量。

一个内部 150µΩ 温度补偿型检测电阻器较大限度减少了效率损失和外部组件数，从而简化能量测量应用，同时在整个温度范围内实现高准确度电流测量。

所有的测定量均存储在内部寄存器中，这些寄存器可通过可选的 I2C/SPI 接口访问。LTC2947-65 对所有的测定量均设有可编程的上下门限，以减少与主机的数字通信量。

应用

• 服务器
• 电信基础设施
• 工业
• 电动车辆
• 光伏

• 测量电流、电压、功率、电荷和能量
• 具有 18mA 低偏移的 ±65A 电流范围
• 集成的 150µΩ 检测电阻器
• 0V 至 15V 输入范围（独立于电源电压）
• 电压和电流的即时倍增
• 电压精度为 0.5%

• 电流和电荷精度为 1%
• 功率和能量精度为 1.2%
• 超过阈值时发出警报
• 存储最大值和最小值
• 关断模式，IQ < 10µA
• I2C/SPI 兼容接口
• 采用 38 引脚 5mm × 7mm QFN 封装

LTC2947IUHF-65#PBF，封装：38-Lead Plastic QFN (5mm × 7mm) ，包装形式及数量：管装，52，工作温度：-40 to 85C，AD官网报价：9.29（100-499个）；7.74（1000+个）

LTC2947IUHF-65#TRPBF，封装：38-Lead Plastic QFN (5mm × 7mm) ，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：9.29（100-499个）；7.74（1000+个）

DC2826A：具集成化检测电阻器的 LTC2947-65 65A 功率/能量监视器

演示电路 2826A 采用了 LTC2947-65，该器件是一款具有内部 65A 检测电阻器的高精度功率和能量测量器。三个内部 ΔΣ ADC 确保电压 (0V 至 15V) 和电流 (–65A 至 65A) 的准确测量，同时，电压和电流的高带宽模拟倍增可在众多应用中提供准确的功率测量 (–975W 至 975W)。内部或外部时钟选项实现了精确的电荷和电能测量。

通过一个内部 150µΩ 温度补偿型检测电阻器较大限度减少了效率损失和外部器件数量，从而可简化电能测量应用，并在整个温度范围内实现高准确度的电流测量。
