AD公司的ADUX1020集成了14位模数转换器（ADC）对于20个突发累加器的高效光度传感器，单点检测提高了应用程序的可靠性，所需部件数量较低，降低了设计复杂性和成本；环境光抑制能力高，在恶劣的光条件下提供可靠、准确的操作.1.8 V模拟/数字内核，用户界面主要用于便携式设备（UI）控制手势、工业/自动化监控、检测和角度检测。本文介绍了ADUX1020优点及特点、功能框图及应用配置图及评估套件ADUX1020-EVAL-SDP优点及特点及评价板电路图、小尺寸分接板电路及大功率LED子板电路图。

南皇电子专注于整合中国优质电子AD代理国内领先的现货资源，提供合理的行业价格、战略备货、快速交付控制AD芯片供应商，轻松满足您的需求AD芯片采购需求.（http://www.icbuyshop.com/）

ADUX1020集成14位模数转换器（ADC）高效光度传感器与20高效光度传感器相匹配（LED）驱动器工作。设计用于调制LED并测量相应的光学返回信号。数字引擎包括用于数据聚合和近距离检测的电路和控制。

数据输出和器件配置使用一个1.8 V I2C接口。控制电路包括灵活性LED脉冲宽度、周期发生和同步检测。该电路的配套产品包括:低噪音、低功耗、宽动态范围模拟前端（AFE），及时发生，LED对位置和智能采样模式的数字逻辑器件(事件驱动型)x、y坐标，相对z数据)。此完整的AFE具有环境光抑制性能，避免外部干扰造成的破坏。它需要配备便宜的标准贴纸、宽角或窄角IR LED(根据应用)。此LED安装在ADUX1020的外部。

ADUX1020采用小型2 mm&TImes;3 mm、8引脚LFCSP额定工作温度范围为-40℃至 85℃。

ADUX1020优点及特点：

多功能光度传感器和信号调节

完全集成式AFE、ADC、LED及时内核驱动器

可用于各种光学测量应用，包括手势控制和近距离检测

利用光学和模拟滤波实现环境光抑制性能

外部LED可编程电流吸收能力灵活

高灵敏度和信噪比（SNR）

测量高分辨率位置

手势识别范围：0.5 cm至15 cm

近距离检测范围高达2000 cm

400 kHz I2C 接口

红外手势/近距离传感器（IR）在透明玻璃或其他材料下工作

轻松集成到光纤中；不必精确对准，无需镜头

低功耗工作

1.8 V模拟/数字内核

8引脚、2 mm &TImes; 3 mm、0.65 mm高LFCSP封装

ADUX1020应用：

便携式设备中的用户界面（UI）控制手势

工业/自动化监控

存在检测

角度检测

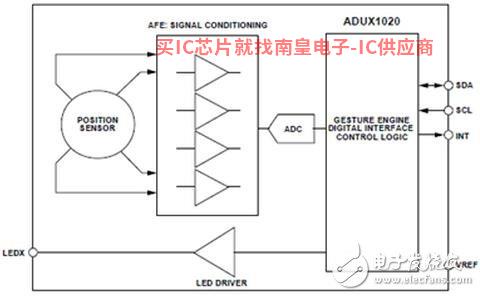

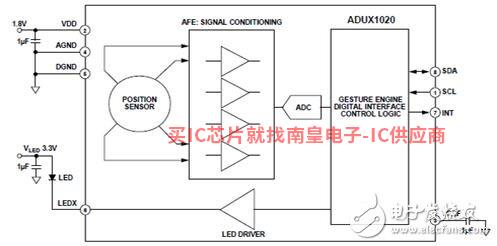

图1.ADUX1020功能框图

图2.ADUX1020典型配置图

评估套件ADUX1020-EVAL-SDP

ADUX1020-EVAL-SDP评估套件为用户提供了一种简单的方法ADUX1020接口，从ADUX1020收集数据，评估手势识别功能。

ADUX1020-EVAL-SDP是一款包括ADUX1020-EVAL-SMALL和ADUX1020-EVAL-MCM的套件。

该评估套件需要光学手势评估工具（可从ADUX1020-EVAL-SDP下载产品页面和图形用户界面（GUI），该界面为用户提供低级和高级的可配置性、实时数据分析和用户数据报告协议（UDP）传输特性，使评估板容易PC连接。

PC的USB端口向ADUX1020-EVAL-SDP套件供电。片上的稳压器向前移动。ADUX1020提供电压电源。

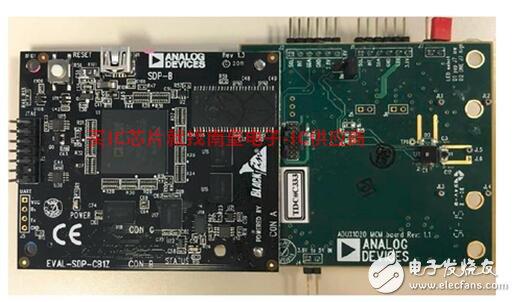

图3.评估套件ADUX1020-EVAL-SDP外形图

评估套件ADUX1020-EVAL-SDP优点及特点：

ADUX1020完全配置

寄存器电平

参数水平

图形视图

时间序列图

手势识别图

UDP传输特性

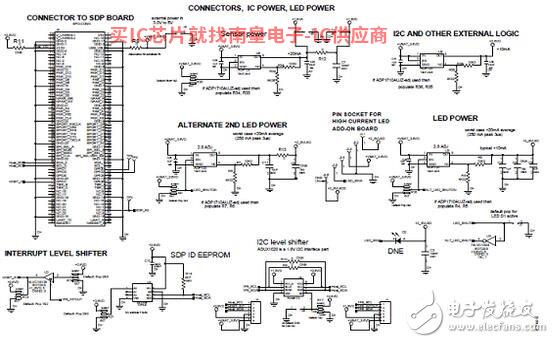

图4.ADUX1020-EVAL-MCM评估板电路图

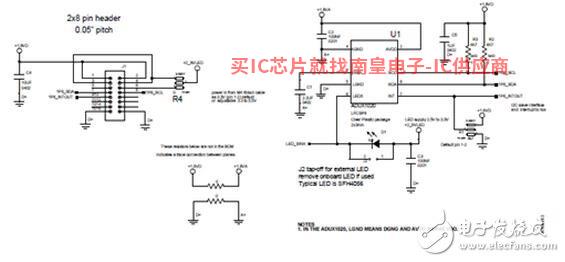

图5. ADUX1020-EVAL-SMALL小尺寸分接板电路图

图6. ADUX1020-EVAL-LED大功率LED子板电路图
