AD9572是一款多输出时钟发生器，具有两个片内PLL内核，针对包括以太网接口的光纤通道线路卡应用进行了优化。整数N分频PLL设计基于ADI公司成熟的高性能、低抖动频率合成器系列，可实现网络的较高性能。这款器件也适合相位噪声和抖动要求严格的其它应用。

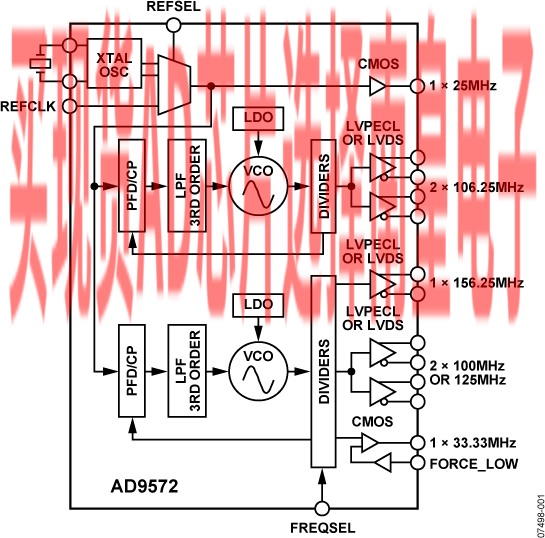

PLL部分由低噪声鉴频鉴相器(PFD)、精密电荷泵(CP)、低相位噪声压控振荡器(VCO)、预编程的反馈分频器和输出分频器组成。通过将一个外部晶振或参考时钟连接到REFCLK引脚，可以将最高156.25 MHz的频率锁定至输入参考。每个输出分频比和反馈分频比针对所要求的输出速率进行预编程。

第二个PLL也用作整数N分频频率合成器，并驱动两个LVPECL或LVDS输出缓冲器以支持106.25 MHz频率。无需外部环路滤波器，从而节省宝贵的设计时间和电路板空间。

AD9572提供40引脚6 mm × 6 mm、LFCSP封装，可以采用3.3 V单电源供电。温度范围为−40°C至+85°C。

应用

光纤通道线路卡、交换机和路由器

支持千兆以太网/PCIe

低抖动、低相位噪声时钟产生

• 完全集成的双VCO/PLL内核
  均方根抖动：167 fs（0.637 MHz至10 MHz，
  106.25 MHz）
  均方根抖动：178 fs（1.875 MHz至20 MHz，
  156.25 MHz）
• 均方根抖动：418 fs（12 kHz至20 MHz，
  125 MHz输入晶振或25 MHz时钟频率）
• 针对106.25 MHz、156.25 MHz、33.33 MHz、100 MHz、125 MHz提供预设分频比
• 可选择LVPECL或LVDS输出格式
• 集成环路滤波器

• 参考时钟输出副本
• 通过绑定引脚配置速率

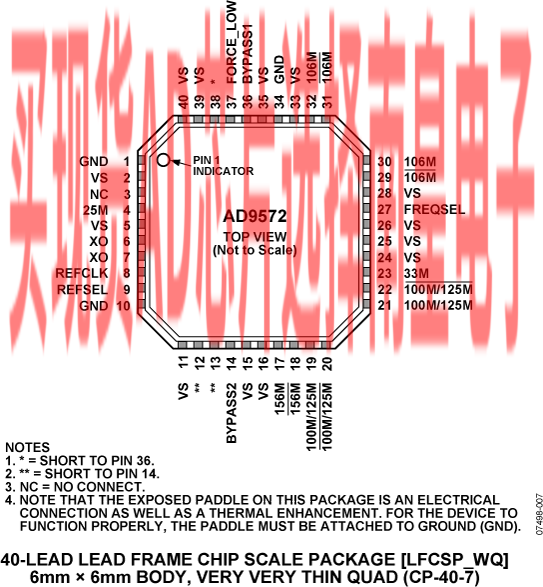

• 节省空间的6 mm × 6 mm、40引脚LFCSP封装
• 功耗：0.71 W（LVDS工作方式）
• 功耗：1.07 W（LVPECL工作方式）
• 3.3 V 工作电压

AD9572ACPZLVD，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：7.42（100-499个）；6.3（1000+个）

AD9572ACPZLVD-R7，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：7.42（100-499个）；6.3（1000+个）

AD9572ACPZLVD-RL，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：7.42（100-499个）；6.3（1000+个）

AD9572ACPZPEC，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：7.42（100-499个）；6.3（1000+个）

AD9572ACPZPEC-R7，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：7.42（100-499个）；6.3（1000+个）

AD9572ACPZPEC-RL，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：7.42（100-499个）；6.3（1000+个）

EVAL-AD9572：AD9572 评估板
