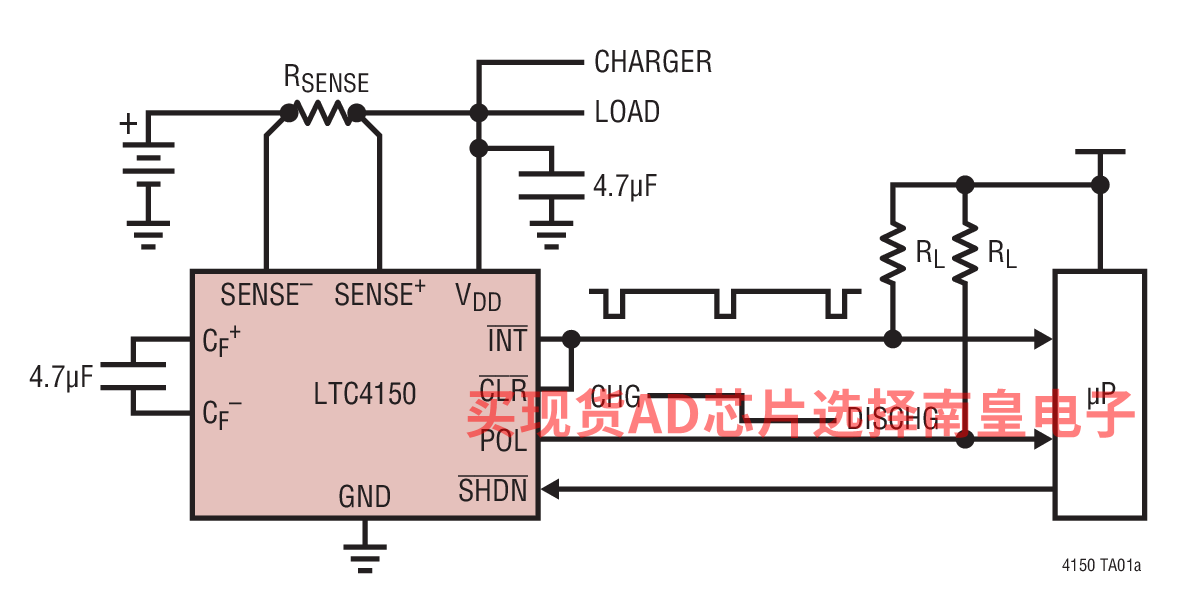

LTC4150 可在手持式 PC 和便携式产品应用中对电池的消耗及充电进行测量。该器件监视流经位于电池正极端子与电池负载或充电器之间的一个外部检测电阻器的电流。一个电压至频率转换器在中断引脚上将电流检测电压转换成一连串的输出脉冲。这些脉冲与流入或流出电池的某一固定电荷量相对应。该器件还可在电池的消耗和充电过程中指示电荷的极性。

LTC4150 面向采用单节或两节锂离子电池、以及 3 节至 6 节 NiCd 或 NiMH 电池的应用。

• 电池充电器
• 掌上型计算机和 PDA
• 峰窝电话和无线调制解调器

• 电荷量和极性指示
• ± 50mV 检测电压范围
• 无需精准的定时电容器或晶振
• 工作电压范围为 2.7V 至 8.5V
• 高端检测
• 32.55Hz/V 电荷计数频率
• 1.5uA 停机电流

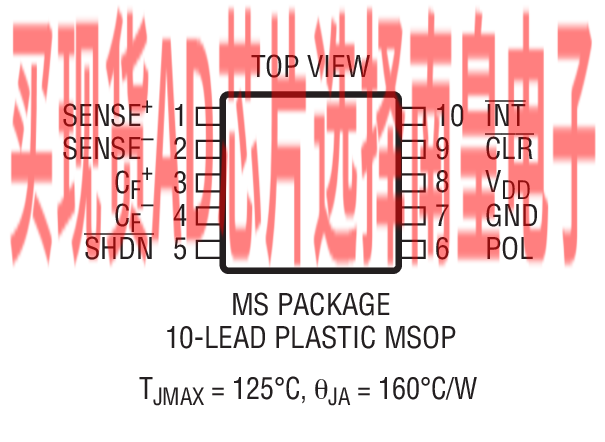

• 10 引脚 MSOP 封装

LTC4150CMS#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：

LTC4150CMS#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：

LTC4150IMS#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：

LTC4150IMS#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：

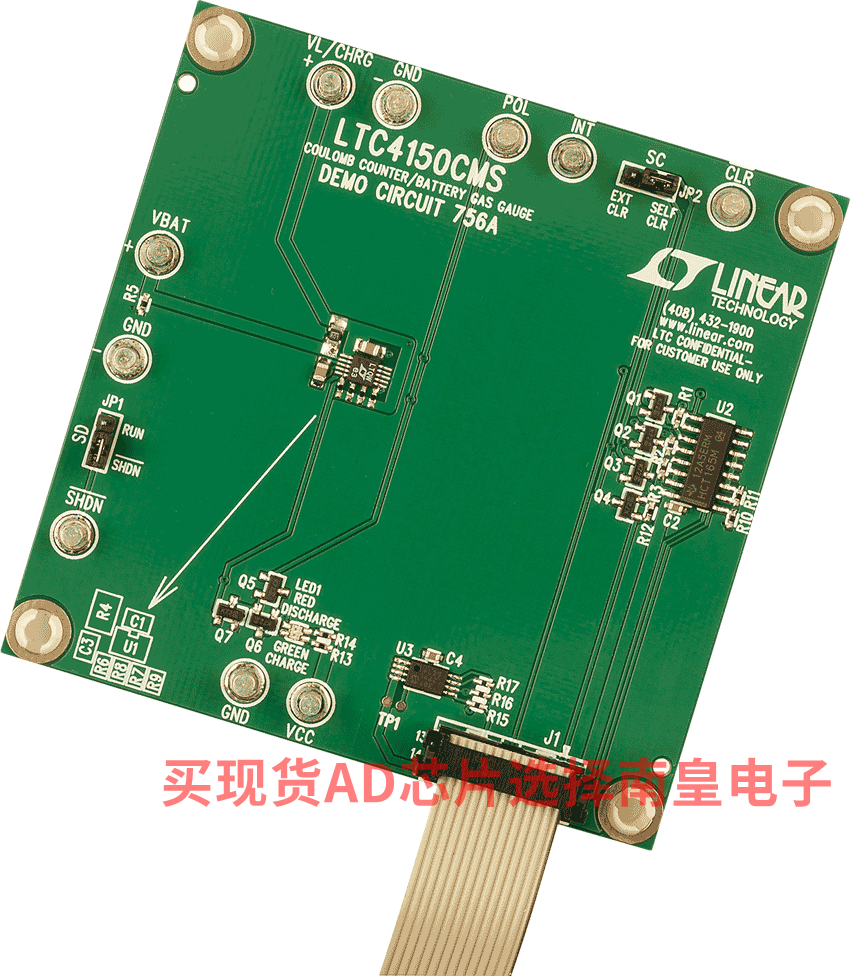

DC756A：LTC4150CMS | 库伦计量器/电池电量测量芯片（需要DC590控制器）

DC756A：LTC4150库伦计量器/电池电量测量芯片演示板。
