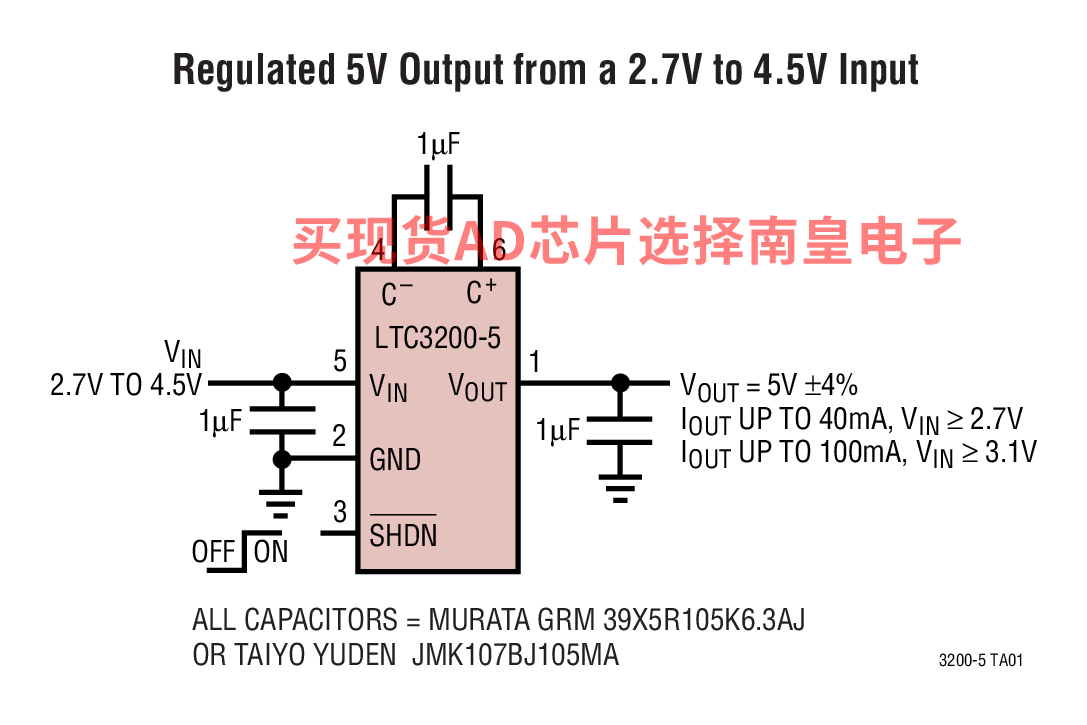

LTC3200 / LTC3200-5 是低噪声、恒定频率开关电容电压倍增器。它们采用一个 2.7V 至 4.5V 输入产生一个稳定的输出电压和高达 100mA 的输出电流。低外部组件数 (一个跨接电容器以及 VIN 和 VOUT 上的两个小的旁路电容器) 使 LTC3200 / LTC3200-5 成为小型电池供电式应用的理想选择。

一种新型充电泵架构可保持恒定开关频率至零负载并减少输出和输入纹波。LTC3200 / LTC3200-5 具有热停机功能，并能安然经受从 VOUT 至 GND 的持续短路。内置的软启动电路可防止在启动期间产生过大的浪涌电流。

高开关频率允许使用小的陶瓷电容器。一种低电流停机功能可使负载与 VIN 断接，并把静态电流减小至 <1µA。

LTC3200 采用 8 引脚 MSOP 封装，而 LTC3200-5 则采用 6 引脚 ThinSOT 封装。

应用

• 白光 LED 背面照明
• 锂离子电池备份电源
• 局部 3V 至 5V 转换
• 智能卡阅读器
• PCMCIA 局部 5V 电源



• 低噪声恒定频率操作
• 输出电流：100mA
• 采用 8 引脚 MSOP 封装 (LTC3200) 和扁平 (仅高 1mm) 6 引脚 ThinSOT 封装(LTC3200-5)
• 2MHz 开关频率
• 固定的 5V ±4% 输出 (LTC3200-5) 或可调 (ADJ)
• VIN 范围：2.7V 至 4.5V
• 自动软启动减小了浪涌电流
• 无电感器
• 在停机模式中 ICC < 1µA



LTC3200EMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：2.15（100-499个）；1.94（1000+个）

LTC3200EMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.15（100-499个）；1.94（1000+个）

LTC3200ES6-5#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2（100-499个）；1.85（1000+个）

LTC3200ES6-5#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2（100-499个）；1.85（1000+个）

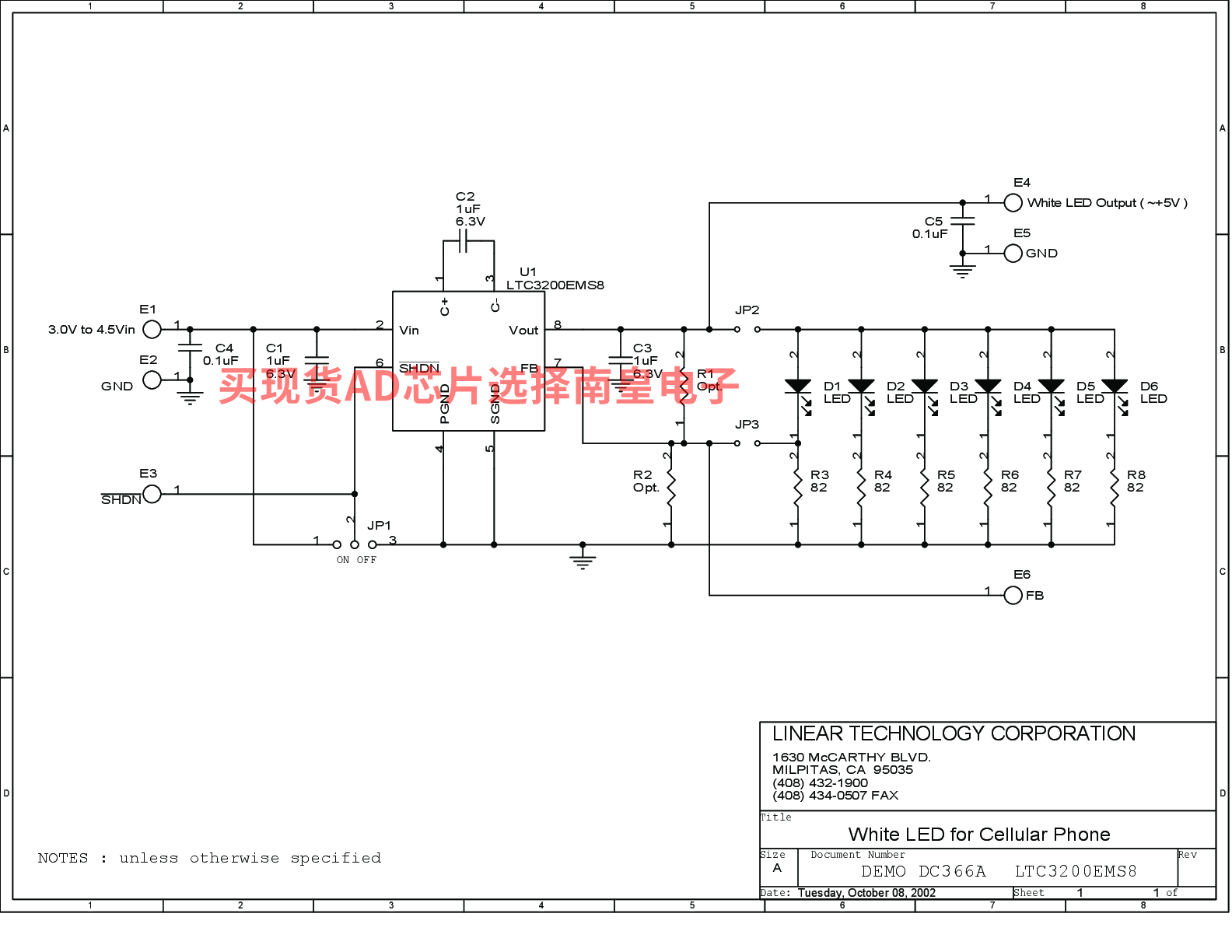

DC366A：LTC3200EMS8演示板 | 稳压电荷泵白光LED驱动器， 2.7V ≤ VIN ≤ 4.5V， IOUT 驱动6个并联的LED

演示电路366A是一款低噪声恒频稳压电荷泵，内置100mA输出电流LTC3200。该演示板支持2.7V至4.5V输入电压，可驱动六个并联的白光LED，每个LED可产生16.6mA电流。镇流电阻用于通过并联的LED提供更均匀的光强度。
