AD7713是一款适合低频测量应用的完整模拟前端，可直接接受来自传感器的低电平信号，也可接受高电平信号（4 × VREF ），并产生串行数字输出。它采用Σ-Δ转换技术，可实现最高24位无失码性能。输入信号加在一个以模拟调制器为基础的专有可编程增益前端。调制器输出由片内数字滤波器处理。此数字滤波器的第一个陷波可通过片内控制寄存器进行编程，以便对滤波器截止和建立时间进行调整。

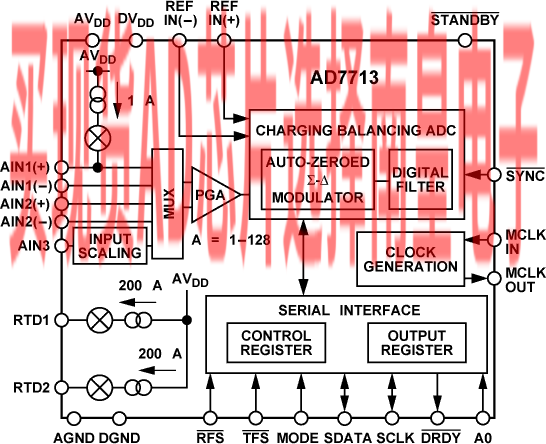

该器件具有两个差分模拟输入、一个单端高电平模拟输入和一个差分基准电压输入，可采用单电源供电（+5 V AVDD和DVDD）。该器件提供两个电流源，可用来在三线式和四线式RTD配置中提供激励。因此，AD7713能处理单通道、双通道或三通道系统所有的信号调节和转换。

AD7713非常适合基于微控制器的智能系统应用。利用双向串行端口，可在软件中进行增益设置、信号极性选择和RTD电流控制配置。AD7713包含自校准、系统校准和后台校准选项，同时允许用户读取和写入片内校准寄存器。

CMOS构造可确保低功耗，硬件可编程省电模式则将待机功耗降至仅150 µW（典型值）。该器件提供两种封装：24引脚、0.3英寸宽、塑料密封双列直插式封装（DIP）和24引脚小形集成封装（SOIC）。

• 电荷平衡ADC
  - 24位无失码
  - ±0.0015%非线性度
• 内置可编程滤波截止的低通滤波器
• 读/写校准系数

• 双向微控制器串行接口
• 3通道可编程增益前端
  - 增益范围：1至128
  - 2个差分输入
  - 1个单端高电压输入
• 单电源供电
• 低功耗（典型值3.5 mW），
  带省电模式（典型值150 µW）

AD7713ANZ，封装：24-Lead PDIP，包装形式及数量：管装，15，工作温度：-40 to 85C，AD官网报价：45.41（100-499个）；34.67（1000+个）

AD7713ARZ，封装：24-Lead SOIC (Wide)，包装形式及数量：管装，31，工作温度：-40 to 85C，AD官网报价：43.36（100-499个）；33.09（1000+个）

AD7713ARZ-REEL，封装：24-Lead SOIC (Wide)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：43.36（100-499个）；33.09（1000+个）
