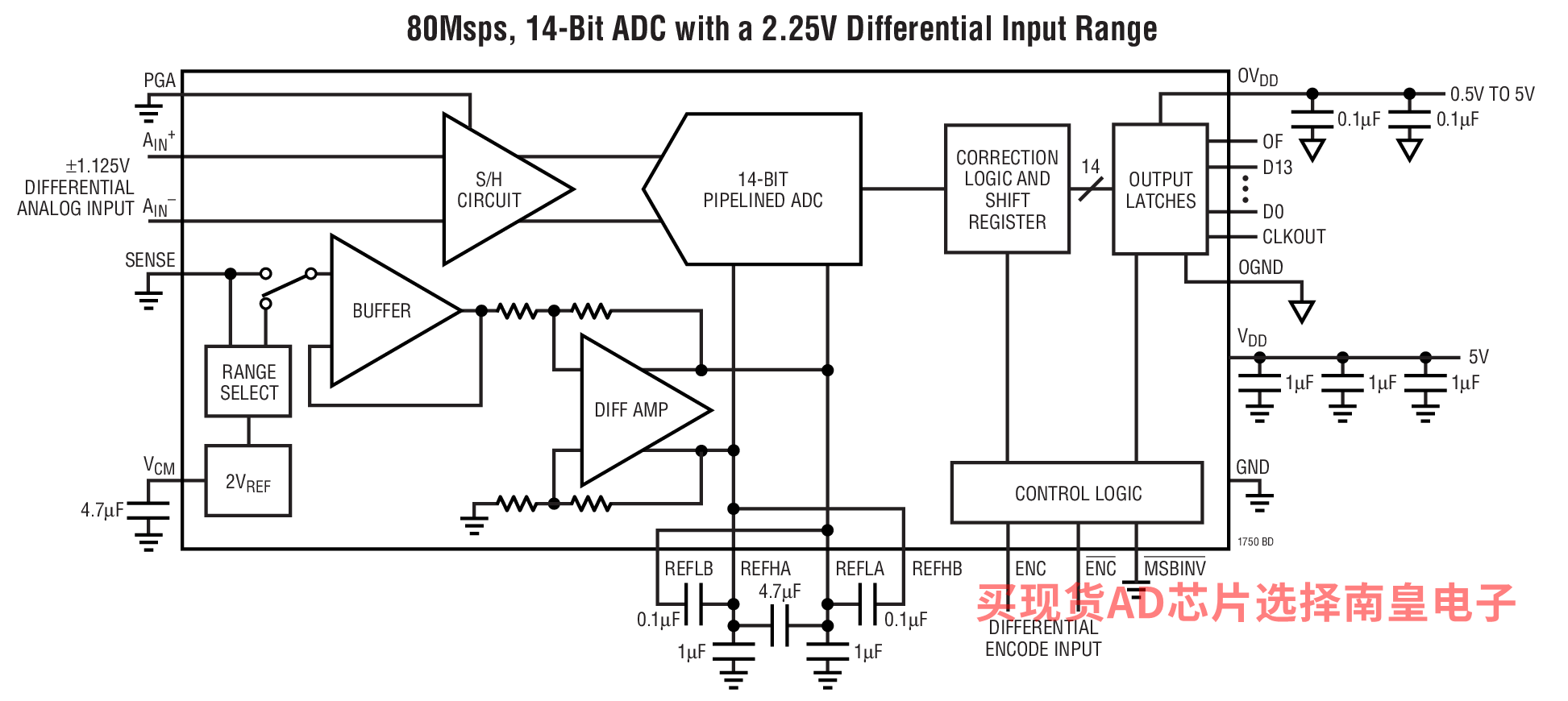

LTC1750 是一款 80Msps、14 位 A/D 转换器，专为对频率高达 500MHz 的宽动态范围信号进行数字化处理而设计。该 ADC 的输入范围可利用片内 PGA 采样及保持电路和灵活的基准电路进行优化。

LTC1750 具有一个高度线性的采样及保持电路和 500MHz 带宽。当输入频率为 250MHz 时 SFDR 为 82dB。0.12psRMS 的超低抖动实现了 IF 频率的欠采样和极少的 SNR 性能下降。DC 规格包括 ±3LSB INL 和无漏失码。

数字接口可兼容 5V、3V、2V 和 LVDS 逻辑系统。可以采用 PECL、GTL 和其他低摆幅逻辑系列或者单端 TTL 或 CMOS 对 ENC和 ENC 输入进行差分驱动。另外，低噪声、高增益ENC和 ENC 输入还可采用一个正弦信号进行驱动，并不会损害性能。一个单独的输出电源可在 0.5V 至 5V 的范围内工作，从而使其能容易地直接连接至任何低电压 DSP 或 FIFO。

LTC1750 采用具直通式引出脚配置的 48 引脚 TSSOP 封装，因而简化了电路板布局。

应用

• 电信
• 接收机
• 蜂窝基站
• 频谱分析
• 成像系统
• 核磁共振成像 (MRI)
• X线断层摄影术

• 采样速率：80Msps
• 500MHz 满功率带宽 S/H (采样及保持)
• 高达 500MHz 的直接 IF 采样
• PGA 前端 (2.25VP-P 或 1.35VP-P 输入范围)
• 75.5dB SNR 和 90dB SFDR (PGA = 0)
• 73dB SNR 和 90dB SFDR (PGA = 1)
• 无漏失码
• 单 5V 电源
• 功耗：1.45W
• 两个引脚可选的基准值
• 二进制补码或偏移二进制输出
• 超范围指示器
• 数据就绪输出时钟
• 引脚对引脚兼容系列
• 48 引脚 TSSOP 封装

LTC1750CFW#PBF，封装：48-Lead TSSOP，包装形式及数量：管装，39，工作温度：0 to 70C，AD官网报价：47.17（100-499个）；38.88（1000+个）

LTC1750CFW#TRPBF，封装：48-Lead TSSOP，包装形式及数量：卷带，1800，工作温度：0 to 70C，AD官网报价：47.17（100-499个）；38.88（1000+个）

LTC1750IFW#PBF，封装：48-Lead TSSOP，包装形式及数量：管装，39，工作温度：-40 to 85C，AD官网报价：55.49（100-499个）；45.72（1000+个）

LTC1750IFW#TRPBF，封装：48-Lead TSSOP，包装形式及数量：卷带，1800，工作温度：-40 to 85C，AD官网报价：55.49（100-499个）；45.72（1000+个）

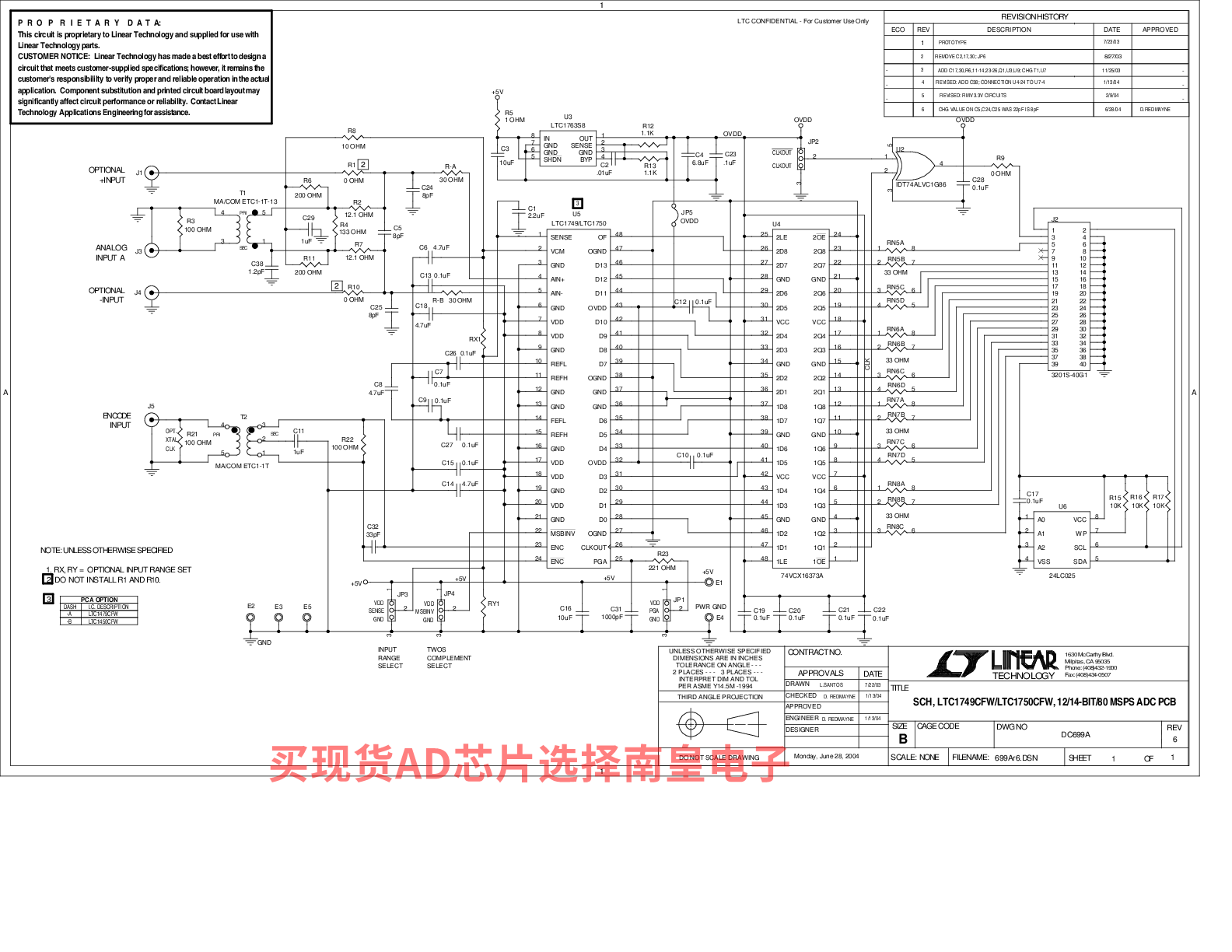

DC699A-B：LTC1750CFW Demo Board | 14-Bit 80MSPS ADC, Requires DC718

DC699A-B: Demo Board for the LTC1750 14-Bit, 80Msps Wide Bandwidth ADC.
