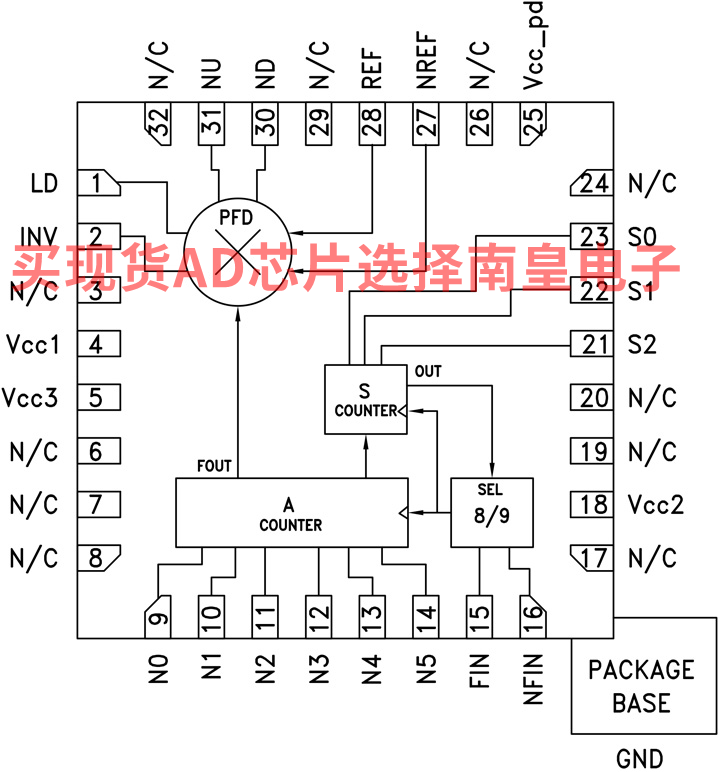

HMC699LP5(E)是一款频率合成器，集成宽带极性可反转数字PFD和锁定检测输出。 该分频器工作范围为160 - 7000 MHz，连续整数分频比N为56至519，非连续分频比N为16至54。由于高工作频率以及超低相位噪底性能，HMC699LP5(E)这款频率合成器具有宽环路带宽和低N特性，从而实现快速建立时间和极低相位噪声。 与差分环路滤波器结合使用时，HMC699LP5(E)可用来将VCO相位锁定至参考振荡器。 对于连续分频比而言，A计数器和S计数器必须满足下列条件： A + 1 ≥≥ S。

应用

• 卫星通信系统
• 点对点无线电
• 军事应用
• Sonet时钟产生

• 超低SSB相位噪底：
  -153 dBc/Hz @ 10 kHz offset @ 100 MHz
• 参考频率。
• 可编程分频器(N= 16 - 516)
  工作频率高达7 GHz

• 集电极开路输出缓冲放大器，可与基于运算放大器的环路滤波器接口
• 带锁定检测输出的极性可反转PFD
• 32引脚5x5mm SMT封装： 25mm

HMC699LP5E，封装：32-Lead QFN (5mm x 5mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：97.05（100-499个）

HMC699LP5ETR，封装：32-Lead QFN (5mm x 5mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：97.05（100-499个）

EVAL-HMC699LP5：HMC699LP5评估板

本页提供评估HMC699LP5的评估板订购信息。
