LTC1514（Step-Up/Step-Down Switched Capacitor DC/DC Converters with Low-Battery Comparator）-AD代理

LTC1514的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：无电感（电荷泵）DC-DC转换器
技术类目：稳压降压-升压电荷泵
功能描述：Step-Up/Step-Down Switched Capacitor DC/DC Converters with Low-Battery Comparator
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC1514的产品详情：

The LTC1514-3.3/LTC1514-5 are micropower switched capacitor DC/DC converters that produce a regulated output voltage by either stepping up or stepping down the input voltage. Output voltage is fixed at either 3.3V (LTC1514-3.3) or 5V (LTC1514-5) by an internal resistor divider. A unique architecture allows the parts to accommodate a wide input voltage range (2V to 10V) while maintaining ±4% regulation. Additional circuitry prevents excessive inrush current and output voltage ripple when large VIN to VOUT differentials are present. An internal uncommitted comparator is kept active in shutdown. The comparator has an open-drain output for flexible interfacing. The parts are short-circuit and overtemperature protected. Battery life is maximized by very low operating currents (ICC= 60A typ, 10A in shutdown). Both parts are available in an SO-8 package.
应用

Battery Operated Equipment
Smart Card Readers
Local Power Supplies
Handheld Instruments
Battery Backup Supplies

LTC1514的优势和特点：

3.3V or 5V Output Voltages
2V to 10V Input Voltage Range
Up to 50mA Output Current
Only Three External Capacitors Required
Soft Start Limits Inrush Current at Turn-On
Low Operating Current: 60A
Low Shutdown Current: 10A
Shutdown Disconnects Load from VIN
Short-Circuit and Overtemperature Protected
650kHz Switching Frequency
Low-Battery Comparator Active in Shutdown
Available in SO-8 Package

LTC1514具体的完整产品型号参数及价格（美元）：

LTC1514CS8-3.3#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：4.37（100-499个）；4.09（1000+个）

LTC1514CS8-3.3#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.37（100-499个）；4.09（1000+个）

LTC1514CS8-5#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：4.37（100-499个）；4.09（1000+个）

LTC1514CS8-5#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.37（100-499个）；4.09（1000+个）

LTC1514IS8-3.3#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 125C，AD官网报价：5.29（100-499个）；4.09（1000+个）

LTC1514IS8-3.3#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.29（100-499个）；4.09（1000+个）

LTC1514IS8-5#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 125C，AD官网报价：5.29（100-499个）；4.09（1000+个）

LTC1514IS8-5#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.29（100-499个）；4.09（1000+个）

LTC1514的评估套件：

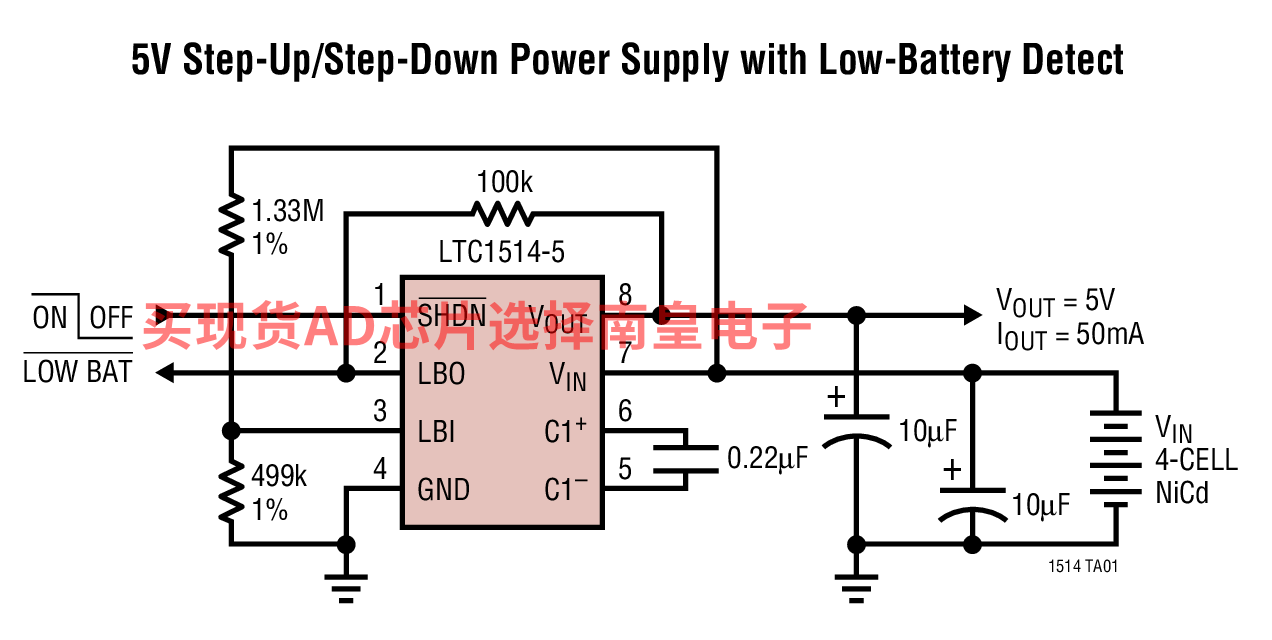

LTC1514的电路图解：

LTC1514的评估套件：
