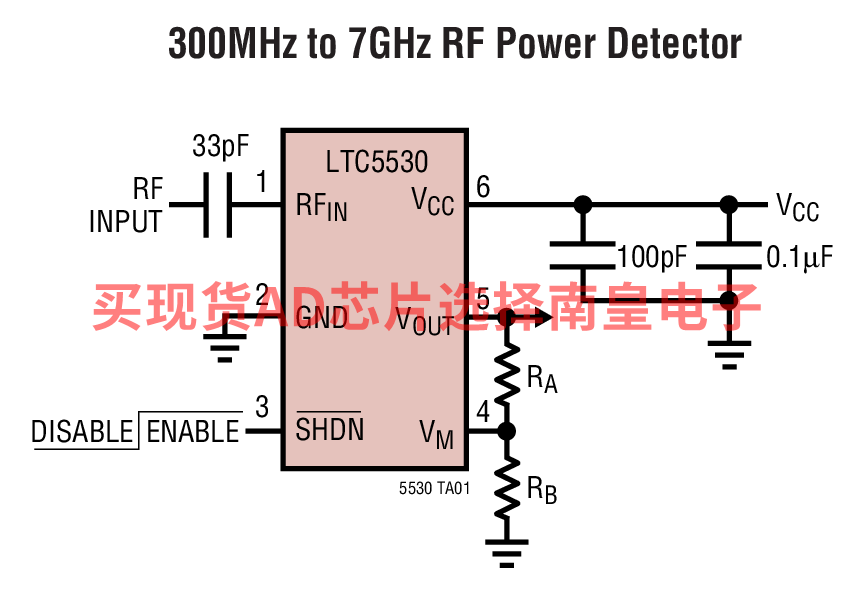

LTC5530 是一款面向 RF 应用、工作频率范围为 300MHz 至 7GHz 的 RF 功率检波器。在一个小外形 ThinSOTTM 封装内集成了一个温度补偿型肖特基二极管峰值检波器和缓冲放大器。电源电压范围专为采用单节锂离子电池或三节镍氢金属 (NiMH) 电池供电的操作进行了优化。

采用一个片内肖特基二极管对 RF 输入电压进行峰值检波。检波电压被缓冲并提供给 VOUT 引脚。输出缓冲器增益通过外部电阻器设定。一种省电的停机模式可将电源电流降至 2μA 以下。

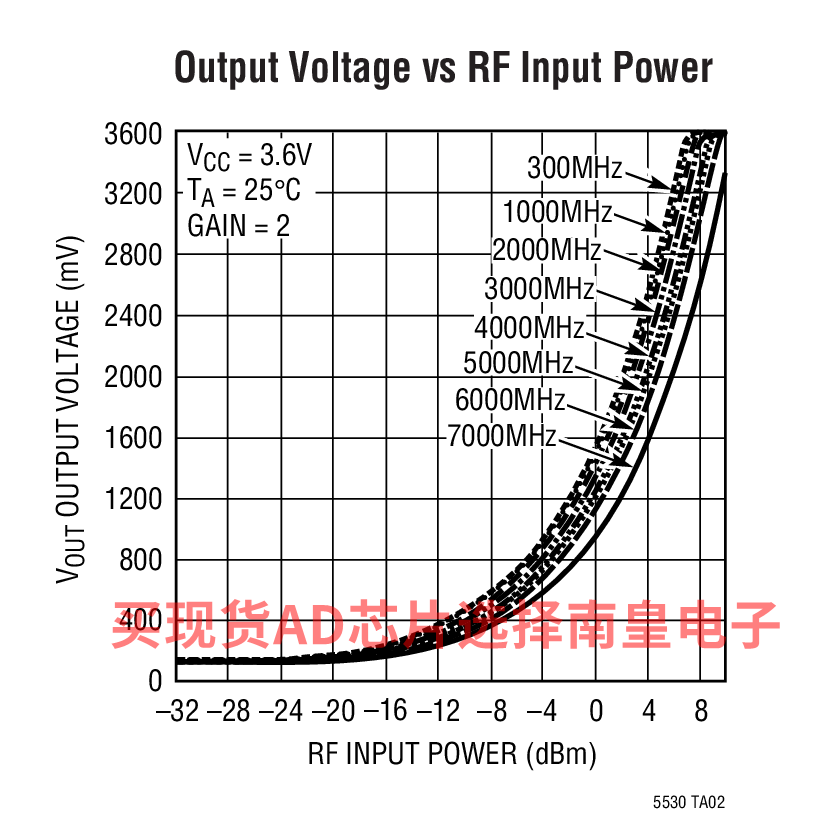

LTC5530 在 –32dBm 至 10dBm 的输入功率电平范围内工作。

• 802.11a、802.11b、802.11g、802.15、802.16
• 多模式移动电话产品
• 光数据链路
• 无线数据调制解调器
• 无线和电缆通信基础设施
• RF 功率报警
• 包络检波器



• 温度补偿型内部肖特基二极管 RF 检波器
• 宽输入频率范围：300MHz 至 7GHz
• 宽输入功率范围：–32dBm 至 10dBm
• 具外部增益控制功能的缓冲检波器输出
• 低启动电压：120mV ±35mV (对于增益 = 2x)
• 宽 VCC 范围：2.7V 至 6V
• 低工作电流：500μA
• 低停机电流：< 2μA
• 采用外形扁平 (仅高 1mm) 的 SOT-23 封装



LTC5530ES6#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：1.85（100-499个）；1.59（1000+个）

LTC5530ES6#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.85（100-499个）；1.59（1000+个）

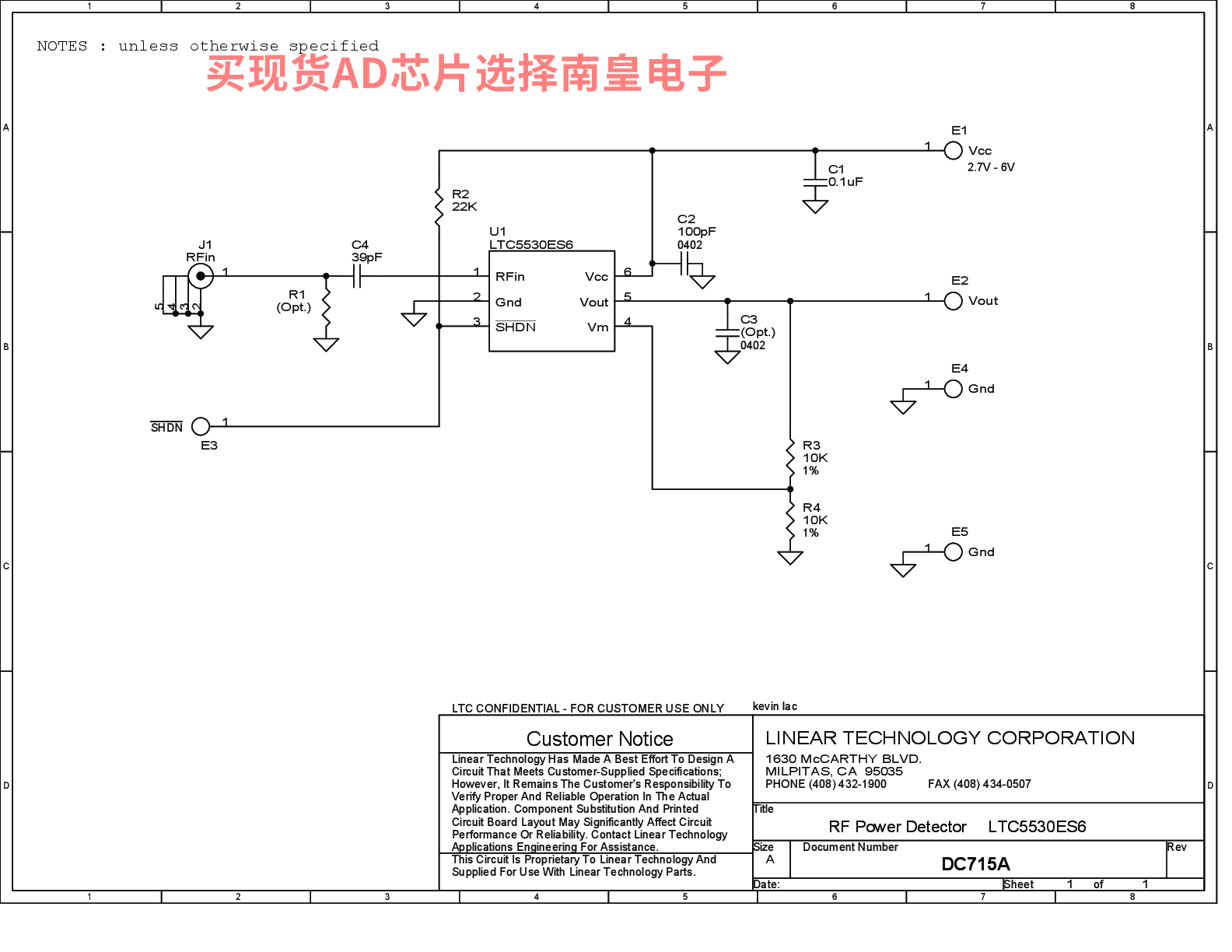

DC715A：LTC5530ES6 | RF功率检波器，300MHz至7000MHz

DC715A：LTC5530具有关断和增益调整功能的精准型300MHz至7GHz RF检波器演示板。
