HMC813LC4B（连续检波对数视频放大器(SDLVA)，采用SMT封装，1

HMC813LC4B的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：RF功率检波器
技术类目：SDLVA
功能描述：连续检波对数视频放大器(SDLVA)，采用SMT封装，1 - 20 GHz
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC813LC4B的产品详情：

HMC813LC4B是一款连续检波对数视频放大器(SDLVA)，工作频率范围为1至20 GHz。 HMC813LC4B提供55 dB的对数范围。该器件提供5/10 ns的典型快速上升/下降时间。 HMC813LC4B对数视频输出斜率为15 mV/dB（典型值）。最大恢复时间不到15 ns。 HMC813LC4B适合高速通道接收机应用，采用+3.3 V单电源供电，功耗仅为153 mA。 HMC813LC4B采用高度紧凑的4x4 mm SMT陶瓷封装，适合高速通道接收机应用。

应用

EW、ELINT和IFM接收机
DF雷达系统
ECM系统
宽带测试和测量
功率测量和控制电路
军事和太空应用

HMC813LC4B的优势和特点：

高对数范围： 55 dB
频率平坦度： ±1.5 dB
饱和输出功率： -7 dBm
快速上升/下降时间： 5/10 ns

单正电源： +3.3V
ESD灵敏度(HBM)： 1A级
24引脚4x4mm SMT封装： 16mm²

HMC813LC4B具体的完整产品型号参数及价格（美元）：

HMC813LC4B，封装：24-Lead LCC，包装形式及数量：Cut Tape,500，工作温度：-55 to 85C，AD官网报价：1565.52（100-499个）

HMC813LC4BTR，封装：24-Lead LCC，包装形式及数量：卷带，100，工作温度：-55 to 85C，AD官网报价：1565.52（100-499个）

HMC813LC4BTR-R5，封装：24-Lead LCC，包装形式及数量：卷带，500，工作温度：-55 to 85C，AD官网报价：1565.52（100-499个）

HMC813LC4B的评估套件：

EVAL-HMC813LC4B：HMC813LC4B评估板

本页提供评估HMC813LC4B的评估板订购信息。

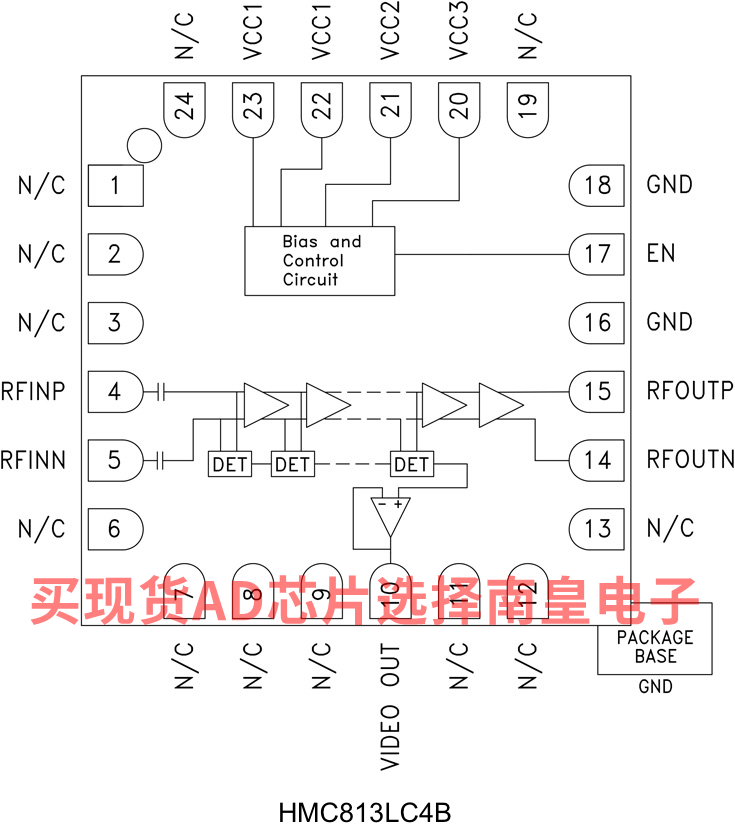

HMC813LC4B的电路图解：

HMC813LC4B的评估套件：
