HMC595A（GaAs MMIC 3 W T/R 开关 DC

HMC595A的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：RF 开关
技术类目：SPDT T/R
功能描述：GaAs MMIC 3 W T/R 开关 DC - 3 GHz
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC595A的产品详情：

HMC595A和HMC595AE均为低成本SPDT开关，采用6引脚SOT26封装，适用于在高入射功率电平下具有极低失真特性的发射/接收应用。该器件可控制DC至3 GHz信号，尤其适合蜂窝/3G基础设施、WiMAX和WiBro应用，典型插入损耗仅为0.3 dB。该设计在+8 V偏置下提供3 W的功率处理能力和+63 dBm的三阶交调截点。 “关断”状态下，RF1和RF2反射短路。控制输入A和B兼容CMOS和一些TTL逻辑系列。这些产品在形式、装配和功能方面可替代HMC595和HMC595E，同时提供出色的电气性能。

应用

HMC595A / 595AE适用于：

蜂窝/3G基础设施
专用移动无线手机
WLAN、WiMAX和WiBro
汽车远程信息系统
测试设备

HMC595A的优势和特点：

低插入损耗： 0.3 dB
高输入IP3： +63 dBm
隔离： 30 dB

正控制电压： 0/+3V至0/+10V
小型封装： SOT26

HMC595A具体的完整产品型号参数及价格（美元）：

HMC595A，封装：6-Lead SOT-23，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：4.5（100-499个）

HMC595AE，封装：6-Lead SOT-23，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：3.42（100-499个）

HMC595AETR，封装：6-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：3.42（100-499个）

HMC595ATR，封装：6-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：4.5（100-499个）

HMC595A的评估套件：

EV1HMC595A：EV1HMC595A 评估板

利用HMC595A评估板EV1HMC595A，设计人员可以毫不费力地评估高性能宽带开关。为证明这些器件满足用户要求，用户只需一个电源和网络分析仪。

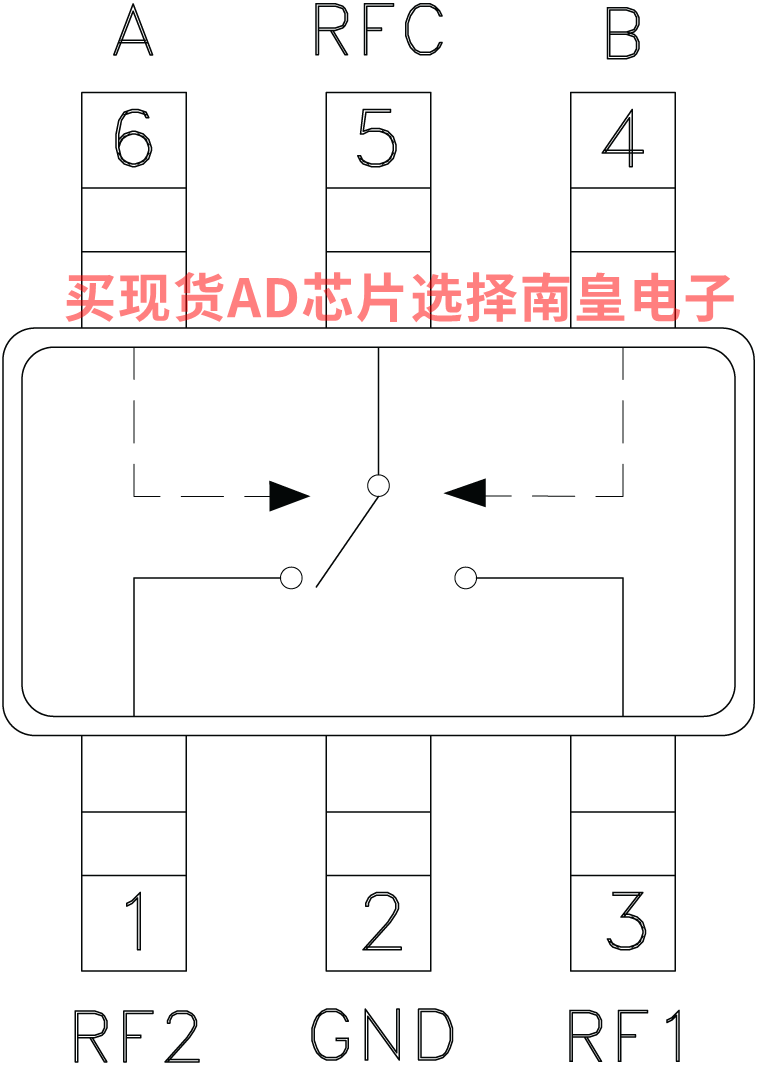

HMC595A的电路图解：
