LTC1454 / LTC1454L 是完整的单电源、双通道轨至轨电压输出、12 位数模转换器 (DAC)，采用 16 引脚 SO 封装。这两款器件包含一个具可变增益 (x 1 或 x 2) 的输出缓冲放大器和一个简单易用的三线式可级联串行接口。

LTC1454 具有一个 2.048V 内置基准和一个 4.095V 全标度输出 (在 x 2 增益配置中)。该器件采用 4.5V 至 5.5V 单电源工作。

LTC1454L 具有一个 1.22V 内置基准和一个 2.5V 全标度输出 (在 x 2 增益配置中)。该器件采用 2.7V 至 5.5V 单电源工作。

较低的电源电流、卓越的 DNL 指标和小尺寸使得这些器件能够在一系列重视尺寸、DNL 特性和单电源操作的应用中使用。

应用

• 数字校准
• 工业过程控制
• 自动测试设备
• 蜂窝电话

• 12 位分辨率
• 经过缓冲的真正轨至轨电压输出
• 5V 操作，ICC：典型值为 700μA (LTC1454)
• 3V 操作，ICC：典型值为 450μA (LTC1454L)
• 内置基准： 2.048V (LTC1454)
• 1.220V (LTC1454L)
• CLR 引脚
• 上电复位
• 16 引脚 SO 封装
• 三线式可级联串行接口

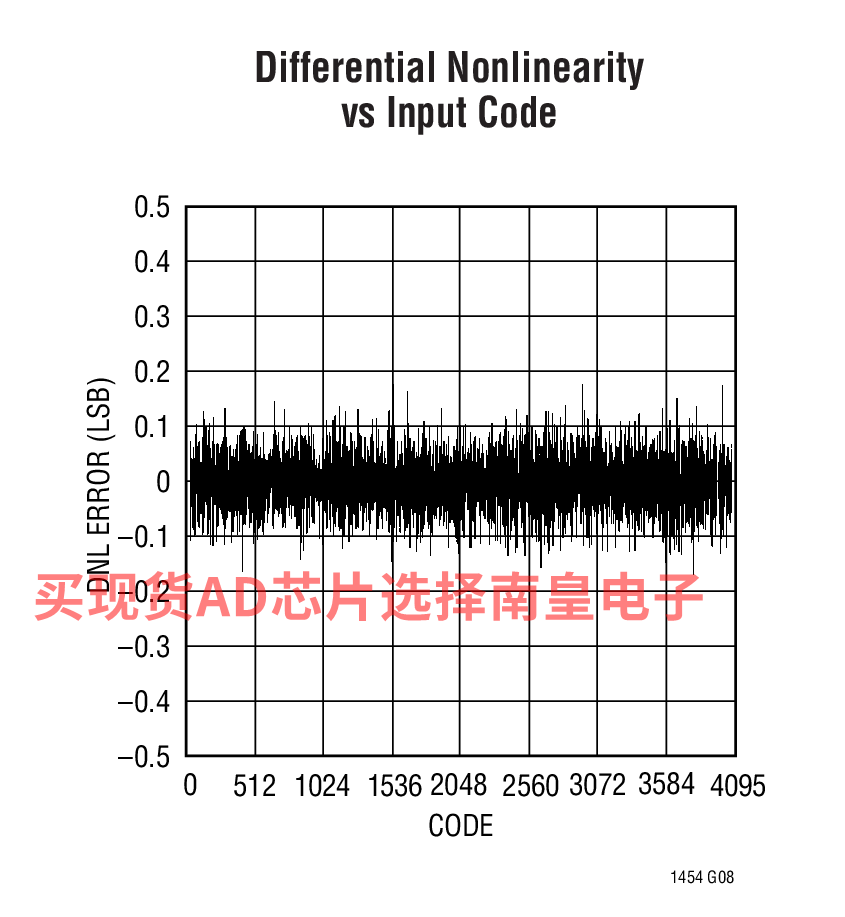

• 最大 DNL 误差：0.5LSB
• 低成本

LTC1454CN#PBF，封装：16-Lead PDIP (Narrow 0.30 Inch)，包装形式及数量：管装，25，工作温度：0 to 70C，AD官网报价：8.17（100-499个）；7.59（1000+个）

LTC1454CS#PBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：8.34（100-499个）；7.77（1000+个）

LTC1454CS#TRPBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：8.34（100-499个）；7.77（1000+个）

LTC1454IN#PBF，封装：16-Lead PDIP (Narrow 0.30 Inch)，包装形式及数量：管装，25，工作温度：-40 to 85C，AD官网报价：9.09（100-499个）；8.51（1000+个）

LTC1454IS#PBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：9.32（100-499个）；8.69（1000+个）

LTC1454IS#TRPBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：9.32（100-499个）；8.69（1000+个）

LTC1454LCN#PBF，封装：16-Lead PDIP (Narrow 0.30 Inch)，包装形式及数量：管装，25，工作温度：0 to 70C，AD官网报价：8.97（100-499个）；8.34（1000+个）

LTC1454LCS#PBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：9.14（100-499个）；8.52（1000+个）

LTC1454LCS#TRPBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：9.14（100-499个）；8.52（1000+个）

LTC1454LIS#PBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：10.24（100-499个）；9.56（1000+个）

LTC1454LIS#TRPBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：10.24（100-499个）；9.56（1000+个）
