HMC509（采用SMT封装的VCO，具有Fo/2，7.8

HMC509的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：压控振荡器 (VCO)
技术类目：带输出分频器的VCO
功能描述：采用SMT封装的VCO，具有Fo/2，7.8 - 8.8 GHz
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC509的产品详情：

HMC509LP5(E)是一款GaAs InGaP异质结双极性晶体管(HBT) MMIC VCO。 HMC509LP5(E)集成了谐振器、负电阻器件和变容二极管，可输出半频。由于振荡器的单芯片结构，VCO的相位噪声性能在温度、冲击和工艺条件下均非常出色。采用+5V电源时，输出功率为+13 dBm（典型值）。该电压控制振荡器采用无引脚QFN 5x5 mm表贴封装，无需外部匹配元件。

应用

VSAT 无线电
点对点/多点无线电
测试设备和工业控制
军事最终用途

HMC509的优势和特点：

双路输出：Fo = 7.8 - 8.8 GHz
Fo/2 = 3.9 - 4.4 GHz
Pout: +13 dBm
相位噪声：典型值为-115 dBc/Hz（100 kHz）。

无需外部谐振器
QFN无引脚SMT封装，25 mm²

HMC509具体的完整产品型号参数及价格（美元）：

HMC509LP5，封装：32-Lead QFN (5mm x 5mm w/ EP)，包装形式及数量：Cut Tape,50，工作温度：-40 to 85C，AD官网报价：

HMC509LP5E，封装：32-Lead QFN (5mm x 5mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：25.93（100-499个）

HMC509LP5ETR，封装：32-Lead QFN (5mm x 5mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：25.93（100-499个）

HMC509LP5TR，封装：32-Lead QFN (5mm x 5mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：

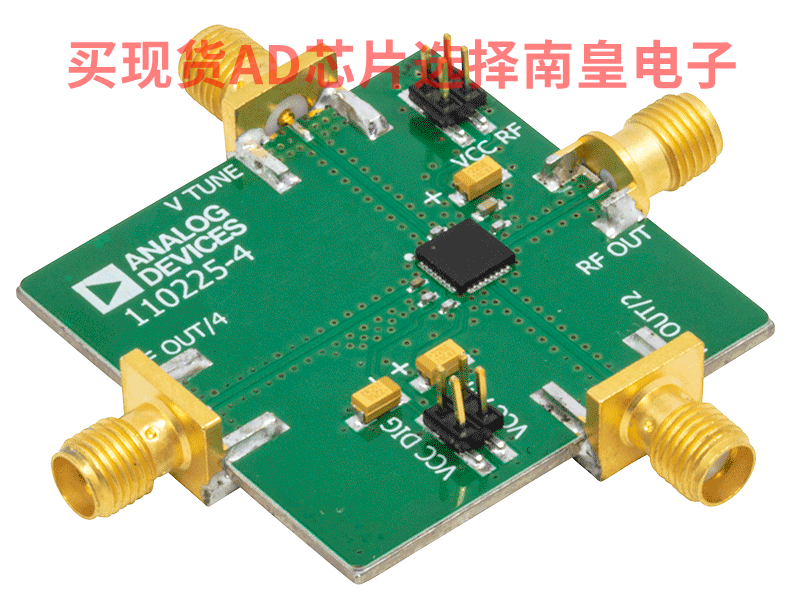

HMC509的评估套件：

EVAL-HMC509LP5：HMC509LP5评估板

本页提供评估HMC509LP5的评估板订购信息。

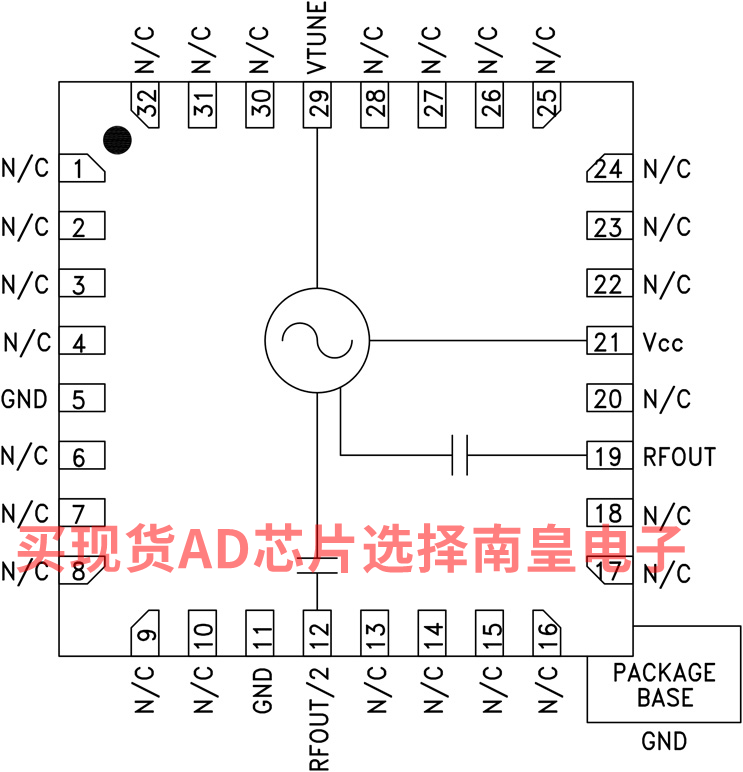

HMC509的电路图解：

HMC509的评估套件：
