HMC409（1 W功率放大器SMT，3.3

HMC409的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：RF放大器
技术类目：功率放大器
功能描述：1 W功率放大器SMT，3.3 - 3.8 GHz
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC409的产品详情：

HMC409LP4(E)是一款高效率GaAs InGaP HBT MMIC功率放大器，工作频率范围为3.3至3.8 GHz。该放大器采用低成本、无铅SMT封装。它采用最少的外部元件，提供31 dB增益，饱和功率为+32.5 dBm，电源电压为+5V。功率控制(Vpd)可用于全省电模式或RF输出功率/电流控制。对于+22 dBm OFDM输出功率(64 QAM, 54 Mbps)，HMC409LP4(E)可实现2%的误差矢量幅度(EVM)，从而满足WiMAX 802.16线性度要求。

应用

WiMAX 802.16
固定无线接入
无线本地环路

HMC409的优势和特点：

增益： 31 dB
40% PAE (+32.5 dBm pout)
2% EVM (Pout = +22 dBm)
具有54 Mbps OFDM信号
+46 dBm输出IP3
集成功率控制(Vpd)
+5V单电源

HMC409具体的完整产品型号参数及价格（美元）：

HMC409LP4E，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：14.83（100-499个）

HMC409LP4ETR，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：14.83（100-499个）

HMC409的评估套件：

EVAL-HMC409LP4：HMC409LP4评估板

本页提供评估HMC409LP4的评估板订购信息。

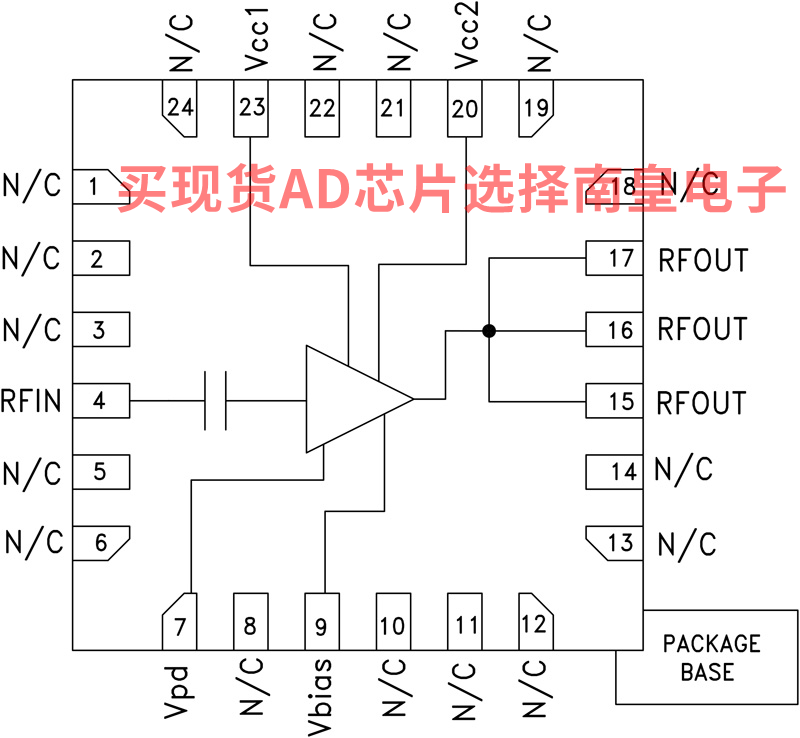

HMC409的电路图解：

HMC409的评估套件：
