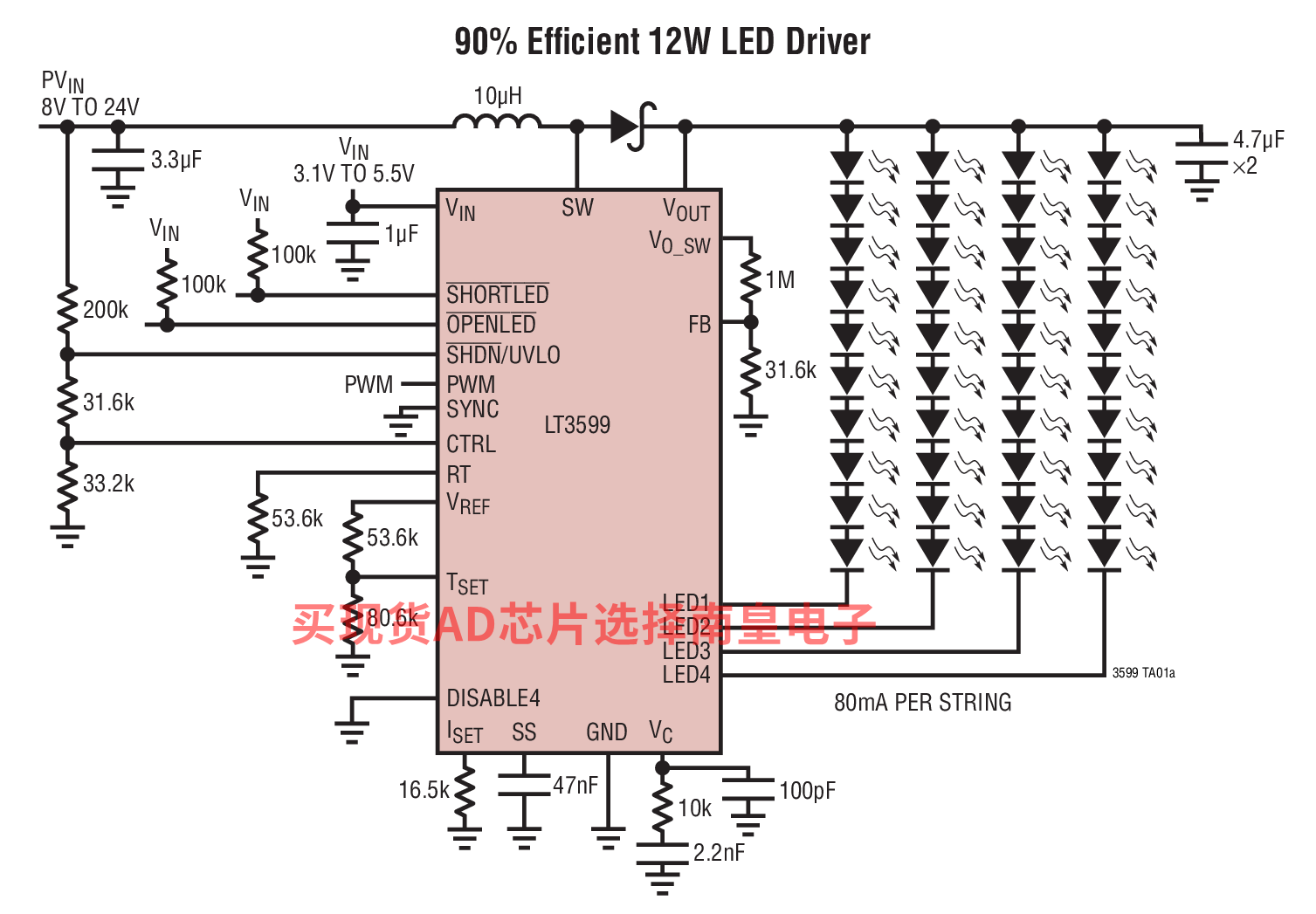

LT3599 是一款固定频率、2A 升压型 DC/DC 转换器，专为以一个高达 44V 的输出电压来驱动 4 串 120mA LED 而设计。开关频率可以利用一个外部电阻器设置在 200kHz 至 2.1MHz 范围。

LED 调光功能可利用 CTRL 引脚上的模拟调光电路以及 PWM 引脚上的脉宽调制调光电路来实现。LT3599 能够准确地调节 LED 电流，即使在输入电压高于 LED 输出电压的情况下也不例外。

其他特点包括可编程 LED 电流降额、开关频率同步至一个外部时钟、LED 串停用控制、OPENLED 报警引脚、SHORTLED 报警引脚、以及所有 LED 串均被断接时的可编程最大输出电压。LT3599 采用耐热性能增强型 32 引脚 (5mm x 5mm) QFN 和 28 引脚 TSSOP 封装。

• 汽车导航 TFT LCD 显示器
• 台式电脑和笔记本电脑 TFT- LCD 显示器



• 高达 3000:1 的 True Color PWM 调光比
• 以高达 120mA 的电流驱动 4 串 LED

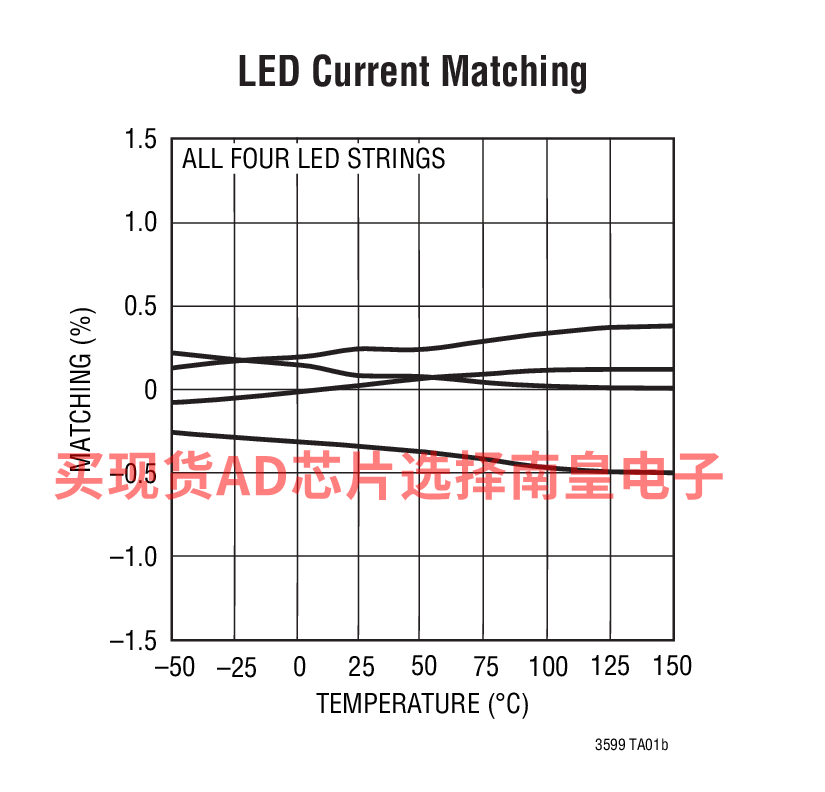

• 准确度达 ±1.5% 的 LED 电流匹配
• 宽输入电压范围：3.1V 至 30V
• 输出电压高达 44V
• 即使在 VIN > VOUT 的条件下也能调节 LED 电流
• 在停机模式中断接 LED
• 可编程最大 VOUT (已调)
• 开路 / 短路 LED 保护和故障标志
• 可编程 LED 电流降额
• 可调频率：200kHz 至 2.1MHz
• 可同步至一个外部时钟
• 模拟调光高达 20:1
• 具迟滞的可编程输入 UVLO

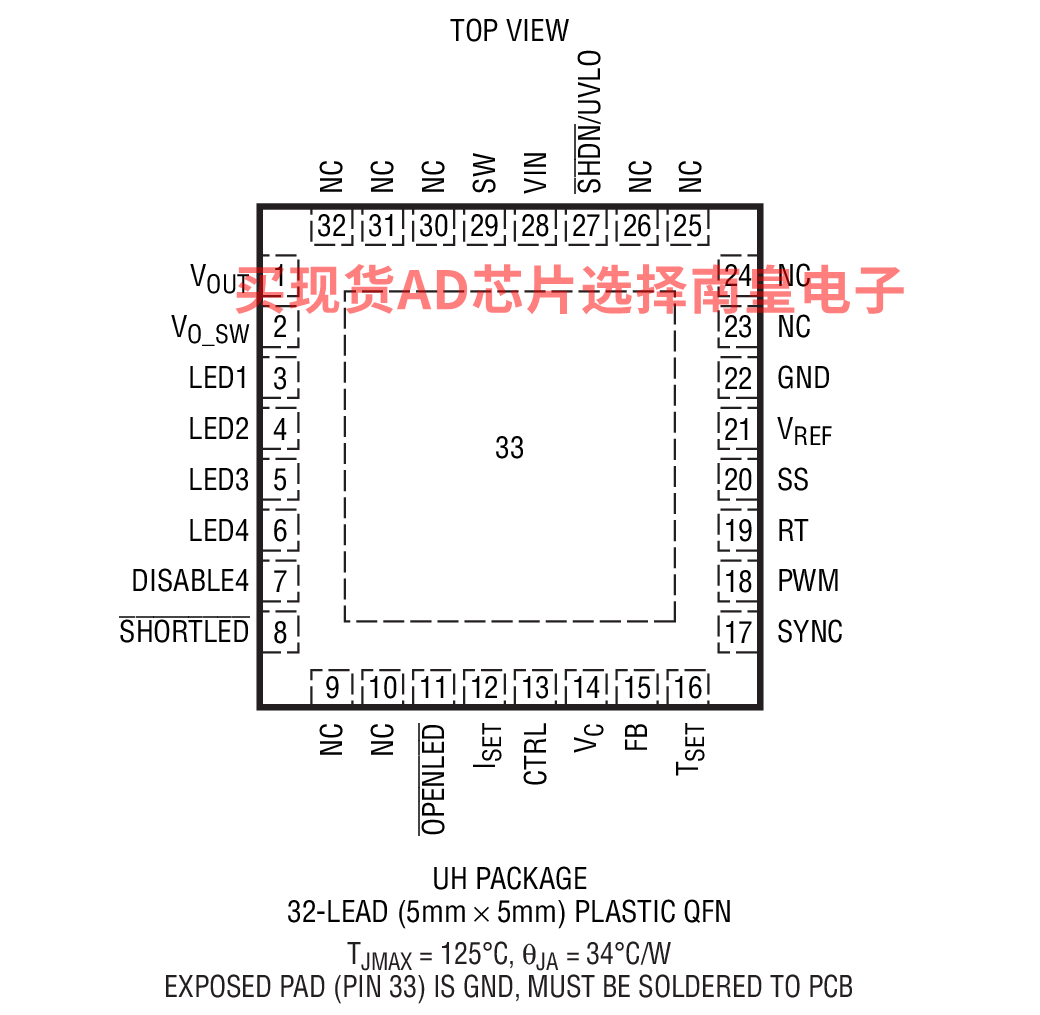

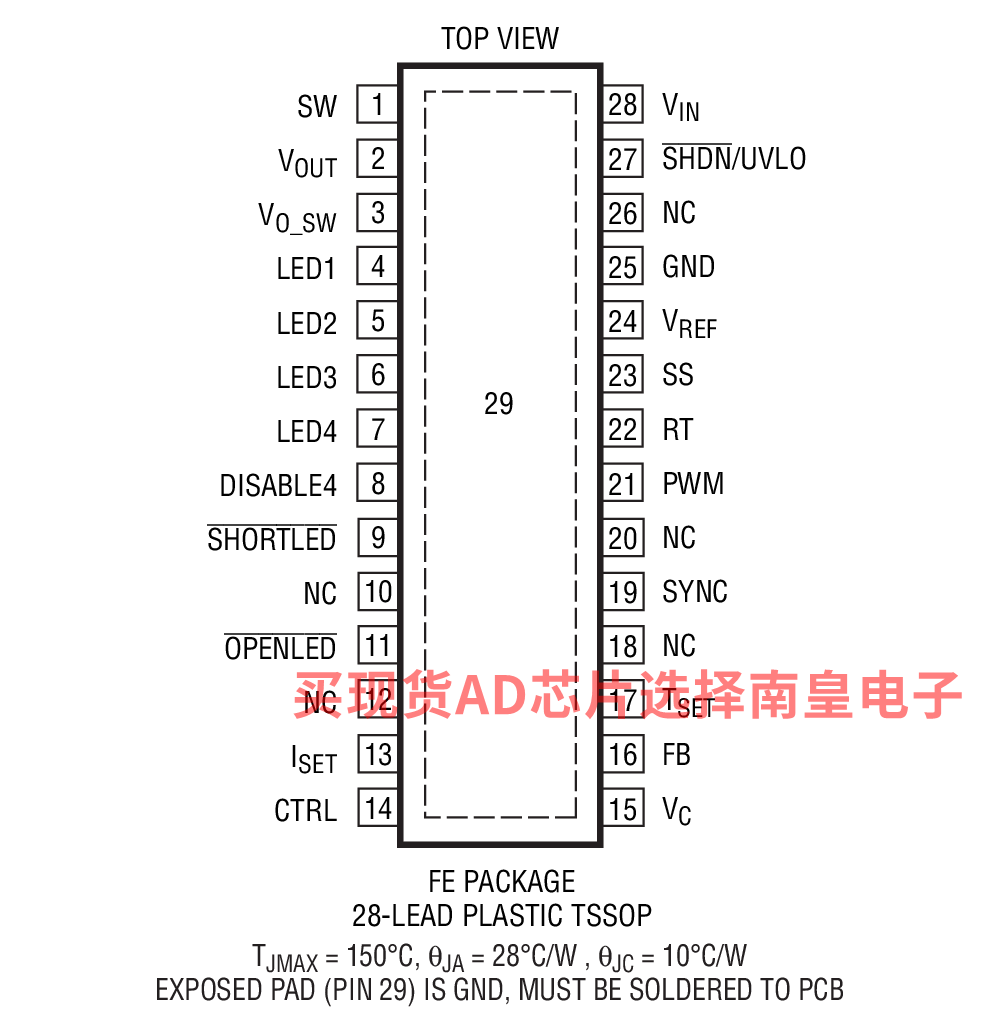

• 耐热性能增强型 32 引脚 (5mm x 5mm) QFN 和 28 引脚 TSSOP 封装



LT3599EFE#PBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：4.59（100-499个）；3.75（1000+个）

LT3599EFE#TRPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：4.59（100-499个）；3.75（1000+个）

LT3599EUH#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：4.46（100-499个）；3.64（1000+个）

LT3599EUH#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.46（100-499个）；3.64（1000+个）

LT3599HFE#PBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 150C，AD官网报价：5.71（100-499个）；4.68（1000+个）

LT3599HFE#TRPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 150C，AD官网报价：5.71（100-499个）；4.68（1000+个）

LT3599IFE#PBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：5.37（100-499个）；4.4（1000+个）

LT3599IFE#TRPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：5.37（100-499个）；4.4（1000+个）

LT3599IUH#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：5.21（100-499个）；4.27（1000+个）

LT3599IUH#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.21（100-499个）；4.27（1000+个）

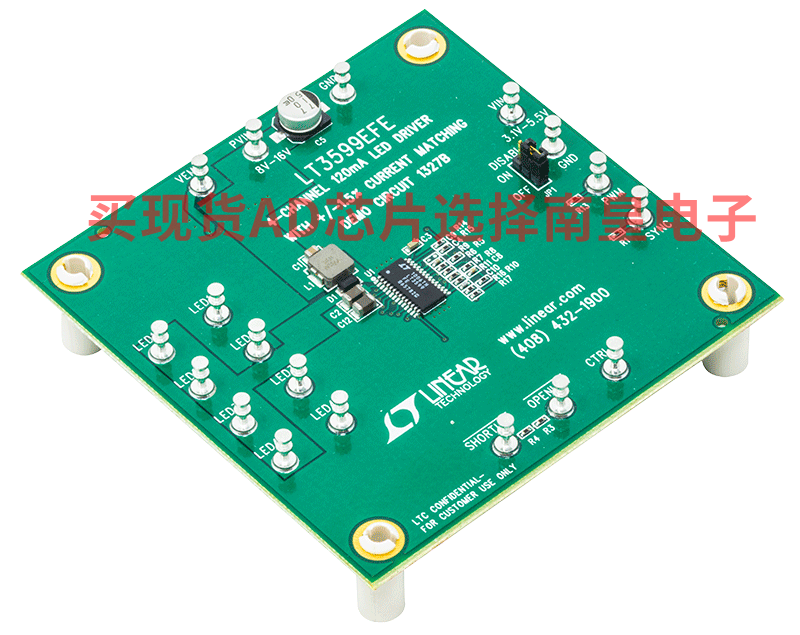

DC1327B：LT3599EFE演示板 | 4通道升压LED驱动器，8V ≤ PVIN ≤ 16V，VLED高达44V (80mA)

演示电路1327B是一款具有+/-1.5%匹配电流的4通道80mA LED驱动器，内置LT3599。LT3599是一款升压DC/DC转换器，每串可驱动多达4串LED（电流高达120mA），输出电压最高可达44V。LED串连接至内部电流源，此时电流电平由外部电阻设置。每串最多可包含10个白光LED。允许并联串。

根据电路要求，尽管可以接受高达40V的高电压，LT3599的电源电压范围为3.1V至5.5V，且升压转换器采用8V至16电压电源供电。
