HMC851（提供可编程输出电压的28 Gbps XOR/XNOR，采用SMT封装）-AD代理

HMC851的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：逻辑器件
技术类目：逻辑门
功能描述：提供可编程输出电压的28 Gbps XOR/XNOR，采用SMT封装
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC851的产品详情：

HMC851LC3C是一款XOR/XNOR门功能器件，支持高达28 Gbps数据传输速率以及高达28 GHz时钟频率。 HMC851LC3C还集成一个输出电平控制引脚VR，可用于损耗补偿或信号电平优化。

HMC851LC3C的所有输入信号均以50 Ω端接至片上接地，可采用交流或直流耦合。 HMC851LC3C的差分输出可交流或直流耦合。输出可以直接连接到50 Ω接地端接系统，如果采用50 Ω端接至非接地直流电压，则可以使用隔直电容。 HMC851LC3C采用-3.3V DC单电源供电，提供符合RoHS标准的3x3 mm SMT陶瓷封装。

应用

RF ATE应用
宽带测试和测量
串行数据传输高达28 Gbps

HMC851的优势和特点：

输入内部端接至50 Ω
差分与单端工作
传播延迟： 97 ps
快速上升和下降时间： 15/14 ps
可编程差分输出电压摆幅： 500 - 1,300 mV

低功耗： 241 mW（典型值）
单电源： -3.3V
16引脚3x3mm SMT封装： 9mm²

HMC851具体的完整产品型号参数及价格（美元）：

HMC851LC3C，封装：16-Lead LCC (3mm x 3mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：196.61（100-499个）

HMC851LC3CTR，封装：16-Lead LCC (3mm x 3mm w/ EP)，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：196.61（100-499个）

HMC851LC3CTR-R5，封装：16-Lead LCC (3mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：196.61（100-499个）

HMC851的评估套件：

EVAL-HMC851LC3C：HMC851LC3C评估板

无

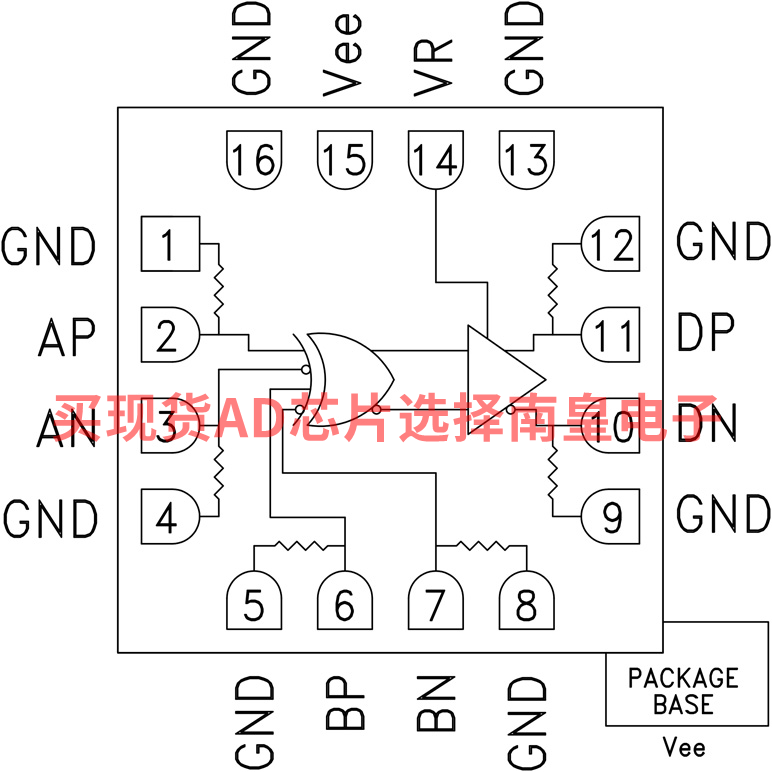

HMC851的电路图解：

HMC851的评估套件：
