HMC948（54 dB对数检波器，采用SMT封装，1

HMC948的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：RF功率检波器
技术类目：对数检波器
功能描述：54 dB对数检波器，采用SMT封装，1 - 23 GHz
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC948的产品详情：

HMC948LP3E对数检波器将输入端的RF信号转换为输出端成正比的DC电压。 HMC948LP3E利用连续压缩拓扑结构，提供宽输入频率范围内的高动态范围。随着输入功率增加，连续放大器逐渐进入饱和，从而生成对数函数近似值。

对一系列平方律检波器输出求和，转换至电压域并缓冲，以驱动LOG OUT输出。 HMC948LP3E提供+14.2 mV/dB的标称对数斜率和-111 dBm的截距（23 GHz时）。 HMC948LP3E作为对数检波器，非常适合高容量微波无线电和VSAT应用，并采用符合RoHS标准的紧凑型3x3 mm SMT塑料封装。

应用

点对点微波无线电
VSAT
宽带功率监控
接收机信号强度指示(RSSI)
测试与测量

HMC948的优势和特点：

宽输入带宽： 1至23 GHz
宽动态范围：
54 dB（最高至23 GHz）
单正电源： +3.3V
出色的温度稳定性
快速上升/下降时间： 5 / 7 ns
16引脚3x3mm SMT封装： 9mm²

HMC948具体的完整产品型号参数及价格（美元）：

HMC948LP3E，封装：16-Lead QFN (3mm x 3mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：，AD官网报价：265.65（100-499个）

HMC948LP3ETR，封装：16-Lead QFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：，AD官网报价：265.65（100-499个）

HMC948的评估套件：

EVAL-HMC948LP3E：HMC948LP3E评估板

本页提供评估HMC948LP3E的评估板订购信息。

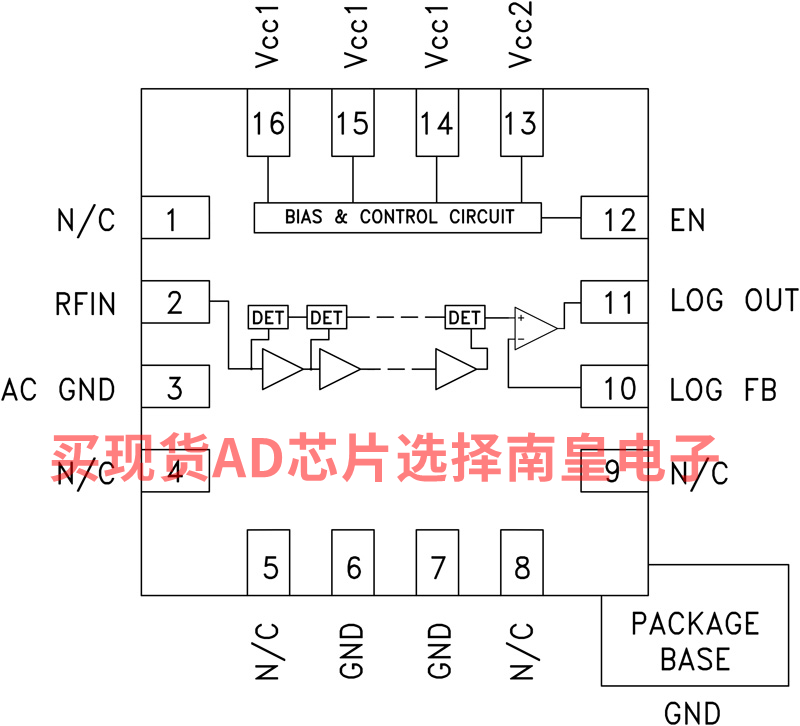

HMC948的电路图解：

HMC948的评估套件：
