HMC798ALC4是一款集成LO放大器的24 GHz至34 GHz次谐波(×2) MMIC混频器，采用符合RoHS标准的无铅LCC封装。HMC798ALC4可用作频率范围为24 GHz至34 GHz的上变频器或下变频器。

在24 GHz至30 GHz和30 GHz至34 GHz频率范围内，2 × LO至射频(RF)隔离通常分别为30 dB和36 dB，无需额外滤波。LO放大器采用单偏置(5 V dc)设计，通常需要4 dBm的LO驱动电平。HMC798ALC4无需线焊，可以使用表贴(SMT)制造技术。

应用

• 微波和甚小孔径终端(VSAT)无线电
• 测试设备
• 点对点无线电
• 卫星通信(SATCOM)
• 军事电子战(EW)、电子对抗(ECM)、以及指挥、控制、通信和情报(C3I)

• 单正电源：5 V (97 mA)
• 转换损耗：10 dB（典型值，24 GHz至30 GHz时），10.5 dB（典型值，30 GHz至34 GHz时）（上变频器）
• 输入IP3：17.5 dBm（典型值，24 GHz至30 GHz时），20 dBm（典型值，30 GHz至34 GHz时）（上变频器）
• 2 × LO至RF隔离：36 dB（典型值，30 GHz至34 GHz时）
• 宽IF带宽：DC至4 GHz
• LO驱动电平：4 dBm输入
• 次谐波2 × LO
• 符合RoHS标准的24引脚、3.90 mm × 3.90 mm、LCC陶瓷封装

HMC798ALC4，封装：24-Lead LCC，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：42.94（100-499个）

HMC798ALC4TR，封装：24-Lead LCC，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：42.94（100-499个）

HMC798ALC4TR-R5，封装：24-Lead LCC，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：42.94（100-499个）

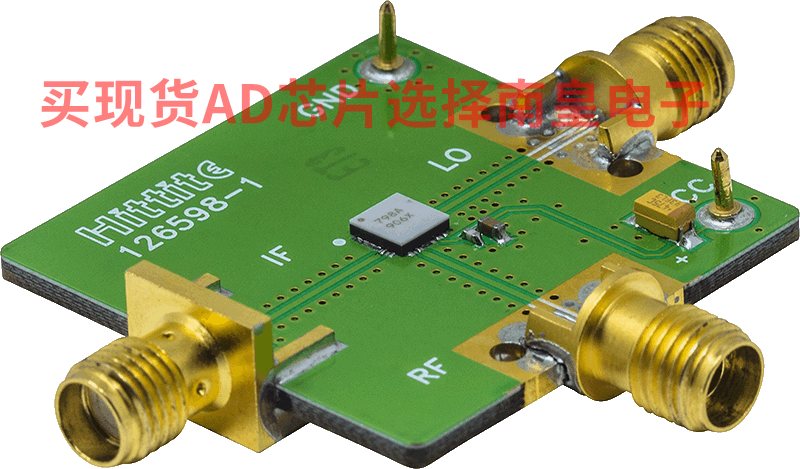

EVAL-HMC798ALC4：HMC798A 评估板

集成LO放大器的24-34 GHz次谐波(x2) MMIC混频器，焊接在采用专门RF设计的评估板上。
