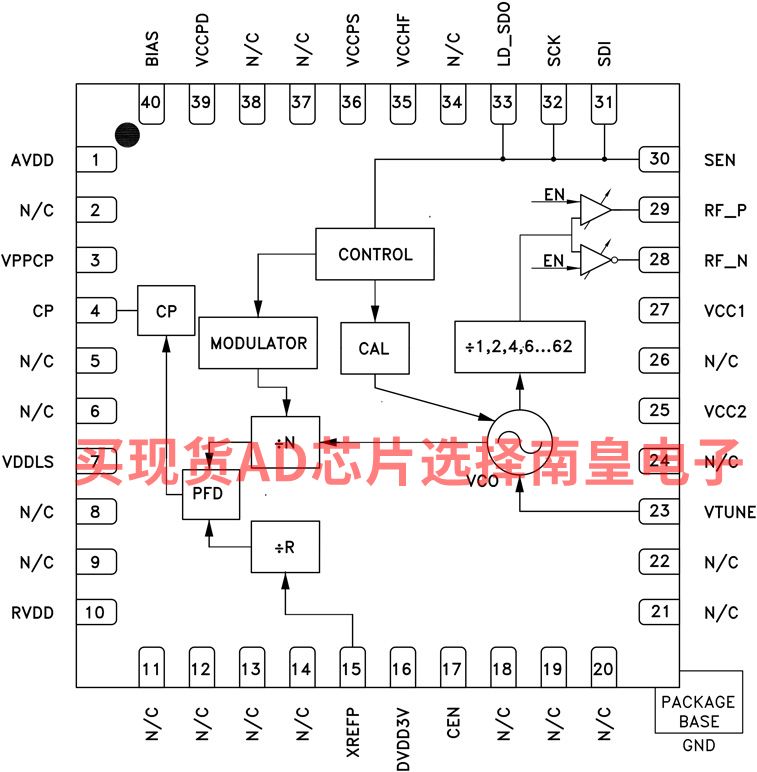

HMC829LP6GE是一款低噪声、宽带、小数N分频锁相环(PLL)，集成基频范围为2800 MHz - 4200 MHz的压控振荡器(VCO )，以及集成式VCO输出分频器（1/2/4/6.../60/62分频），共同支持HMC829LP6GE产生范围为45 MHz至1050 MHz、1400 MHz至2100 MHz以及2800 MHz至4200 MHz的频率。 集成式相位检波器(PD)和Σ-Δ型调制器能以高达100 MHz的频率工作，实现更宽的环路带宽和出色的频谱性能。

有关工作原理和寄存器映射信息，请参阅“集成VCO的PLL – 微波VCO”操作指南。

应用

• 蜂窝/4G、WiMax基础设施
• 中继器和毫微微蜂窝
• 通信测试设备
• 有线电视设备
• 相控阵应用
• 替代DDS
• 极高数据速率无线电

• RF带宽： 45 - 1050, 1400 - 2100,
  2800 - 4200 MHz
• 鉴相器最高速率：100 MHz

• 超低相位噪声： -110 dBc/Hz （带内，典型值）
• 品质因数(FOM)：-227 dBc/Hz

HMC829LP6GE，封装：40-Lead QFN (6mm x 6mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：14.46（100-499个）

HMC829LP6GETR，封装：40-Lead QFN (6mm x 6mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：14.46（100-499个）

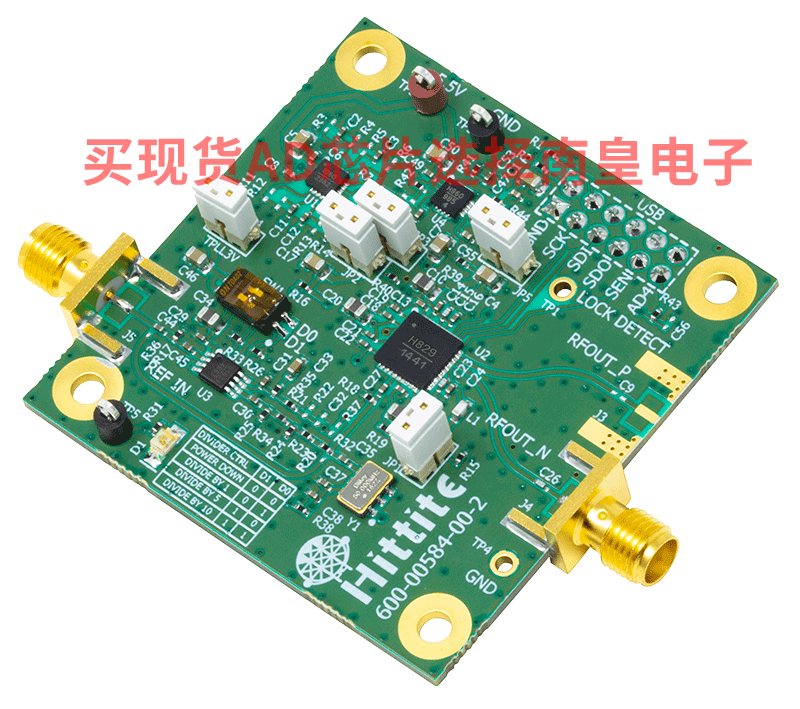

EVAL-HMC829LP6GE：HMC829LP6GE评估板

本页提供评估HMC829LP6GE的评估板订购信息。
