HMC736（具有半频输出的MMIC VCO，14.5

HMC736的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：压控振荡器 (VCO)
技术类目：带输出分频器的VCO
功能描述：具有半频输出的MMIC VCO，14.5 - 15.0 GHz
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC736的产品详情：

HMC736是一款GaAs InGaP异质结双极性晶体管(HBT) MMIC VCO。该器件集成谐振器、负电阻器件、变容二极管，并具有半频输出。由于振荡器的单芯片结构，VCO的相位噪声性能在温度、冲击和工艺条件下尤为出色。采用+4.2V电源电压时，输出功率为+9 dBm（典型值）。该压控振荡器采用无铅QFN 4x4 mm表贴封装，同时无需外部匹配元件。

应用

点对多点无线电
测试设备和工业控制
SATCOM
军用最终用途

HMC736的优势和特点：

双路输出： Fo = 14.5 - 15.0 GHz
Fo/2 = 7.25 - 7.5 GHz
Pout: +9 dBm
相位噪声： -105 dBc/Hz @ 100 kHz

无需外部谐振器
24引脚4x4 mm QFN封装： 16 mm²

HMC736具体的完整产品型号参数及价格（美元）：

HMC736LP4E，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：31.91（100-499个）

HMC736LP4ETR，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：31.91（100-499个）

HMC736的评估套件：

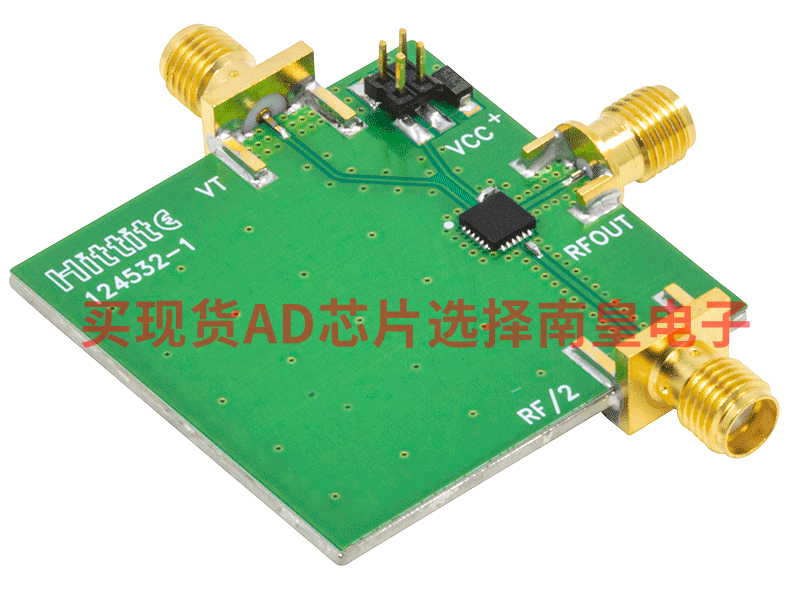

EVAL-HMC736LP4：HMC736LP4评估板

本页提供评估HMC736LP4的评估板订购信息。

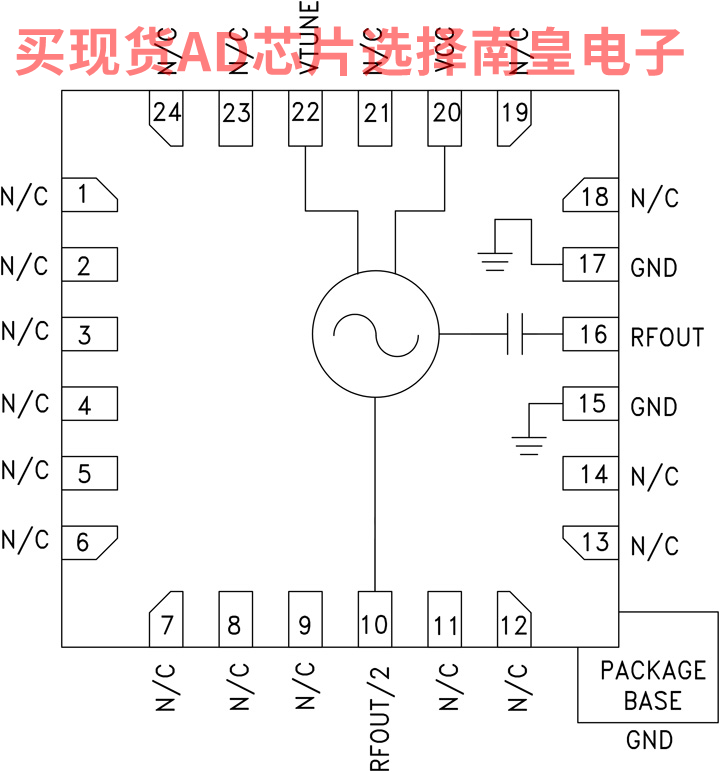

HMC736的电路图解：

HMC736的评估套件：
