HMC666LP4(E)是一款高动态范围无源MMIC混频器，集成LO放大器，采用4x4 SMT QFN封装，工作频率为3.1 - 3.9 GHz。 该器件针对WiMAX和固定无线应用提供+31 dBm的出色输入IP3性能以进行下变频，LO驱动为0 dBm。 LO端口针对低端LO应用优化。

RF端口的输入1 dB压缩为+23 dBm，可支持宽范围输入信号电平。 转换损耗典型值为9 dB。 该器件的DC至800 MHz IF频率响应能满足WiMAX发射或接收频率规划要求。 HMC666LP4(E)与HMC688LP4(E)引脚兼容，后者是一款2.0 - 2.7 GHz混频器，集成LO放大器。

应用

• WiMAX/4G与固定无线
• 基础设施与中继器
• 发射机与接收机
• 测试和测量设备

• 高输入IP3： +31 dBm
• 低转换损耗： 9 dB
• 低LO驱动： 0 dBm
• 上变频与下变频应用

• 针对低端LO输入优化

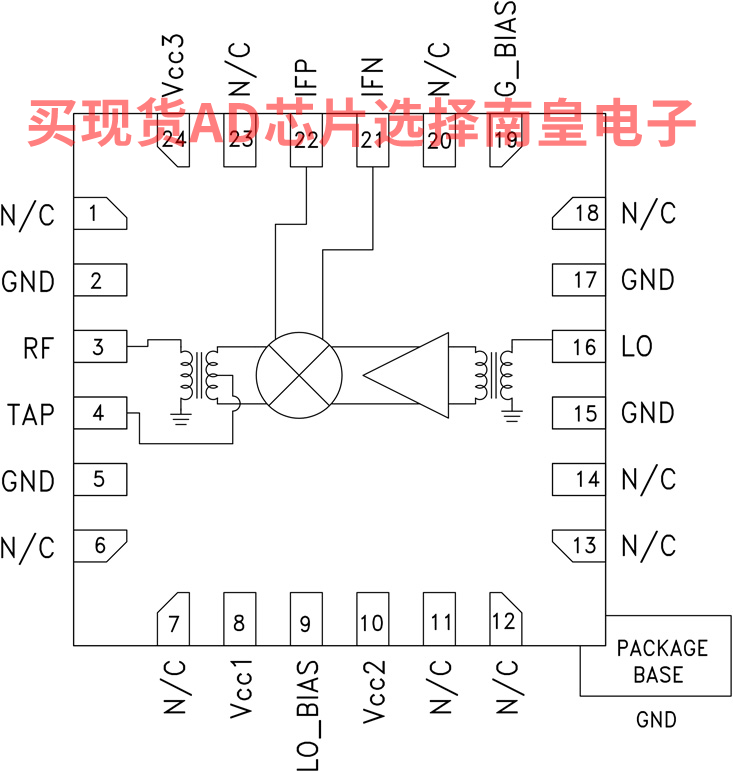

• 24引脚、4x4mm SMT封装： 16mm²

HMC666LP4E，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：11.01（100-499个）

HMC666LP4ETR，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：11.01（100-499个）

EVAL-HMC666LP4：HMC666LP4 评估板

本页提供评估HMC666LP4的评估板订购信息。
