AD5302的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：精密DAC
技术类目：多通道电压输出数模转换器
功能描述：2.5 V至5.5 V、230 A、双通道、轨到轨电压输出、8位DAC，采用10引脚MICROSOIC封装
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD5302的产品详情：

AD5302/AD5312/AD5322分别是双通道8/10/12位、缓冲电压输出DAC，提供10引脚mSOIC封装，采用+2.5 V至+5.5 V单电源供电，3 V时功耗为230 mA。这些器件内置片内输出放大器，能够提供轨到轨输出摆幅，压摆率为0.7 V/ms。AD5302/AD5312/AD5322采用多功能三线式串行接口，能够以最高30 MHz的时钟速率工作，并与标准SPI、QSPI、MICROWIRE、DSP接口标准兼容。

产品特色

提供10引脚MicroSOIC封装

低功耗，采用2.5 V至5.5 V单电源供电

3 V时功耗为0.7 mW，5 V时功耗为1.5 mW

微分非线性误差(DNL)小于0.25 LSB

轨到轨输出，压摆率为0.7 V/µs

采用多功能三线式串行接口，时钟速率高达30 MHz

与AD5312 (10位)和AD5322 (12位)引脚兼容、软件兼容

AD5302的优势和特点：

一个封装中集成两个8位DAC
微功耗:300 µA(5 V，包括基准电流)
省电模式:200 nA (5 V)，50 nA (3 V)
通过设计保证单调性
上电复位至0 V

可选缓冲/无缓冲基准电压输入
输出电压:0-VREF
低功耗，SPI、QSPI、MICROWIRE、DSP兼容三线式串行接口
采用轨到轨方式工作的输出缓冲放大器，通过LDAC引脚(低电平有效)同时更新DAC输出
温度范围:-40°C至105°C
三种关断功能

AD5302具体的完整产品型号参数及价格（美元）：

AD5302ARMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 105C，AD官网报价：2（100-499个）；1.6（1000+个）

AD5302ARMZ-REEL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：2（100-499个）；1.6（1000+个）

AD5302BRMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 105C，AD官网报价：3.62（100-499个）；2.91（1000+个）

AD5302BRMZ-REEL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：3.62（100-499个）；2.91（1000+个）

AD5302的评估套件：

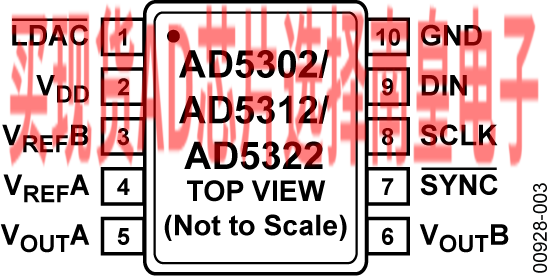

AD5302的电路图解：

AD5302的评估套件：
