HMC583（采用SMT封装的VCO，具有Fo/2，提供4分频，11.5

HMC583的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：压控振荡器 (VCO)
技术类目：带输出分频器的VCO
功能描述：采用SMT封装的VCO，具有Fo/2，提供4分频，11.5 - 12.8 GHz
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC583的产品详情：

HMC583LP5(E)是一款GaAs InGaP异质结双极性晶体管(HBT) MMIC VCO。 HMC583LP5(E)集成了谐振器、负电阻器件和变容二极管，可输出半频，并提供4分频输出。由于振荡器的单芯片结构，VCO的相位噪声性能在温度、冲击和工艺条件下均非常出色。采用+5V电源电压时，输出功率为+11 dBm（典型值）。如果不需要，可以禁用预分频器和RF/2功能以节省电流。该电压控制振荡器采用无引脚QFN 5x5 mm表贴封装，无需外部匹配元件。

应用

点对点/点对多点无线电
测试设备和工业控制
卫星通信
军事最终用途

HMC583的优势和特点：

双路输出： Fo = 11.5 - 12.8 GHz
Fo/2 = 5.75 - 6.4 GHz
Pout: +11 dBm
相位噪声：典型值为-110 dBc/Hz（100 kHz）

无需外部谐振器
QFN无引脚SMT封装，25 mm²

HMC583具体的完整产品型号参数及价格（美元）：

HMC583LP5，封装：32-Lead QFN (5mm x 5mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：32.42（100-499个）

HMC583LP5E，封装：32-Lead QFN (5mm x 5mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：25.93（100-499个）

HMC583LP5ETR，封装：32-Lead QFN (5mm x 5mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：25.93（100-499个）

HMC583的评估套件：

EVAL-HMC583LP5：HMC583LP5评估板

本页提供评估HMC583LP5的评估板订购信息。

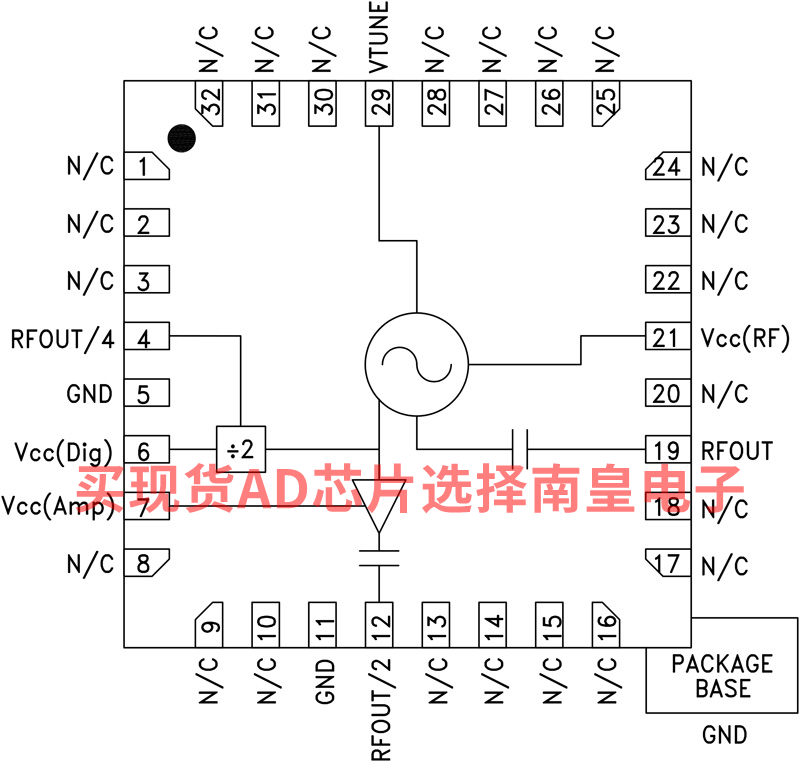

HMC583的电路图解：

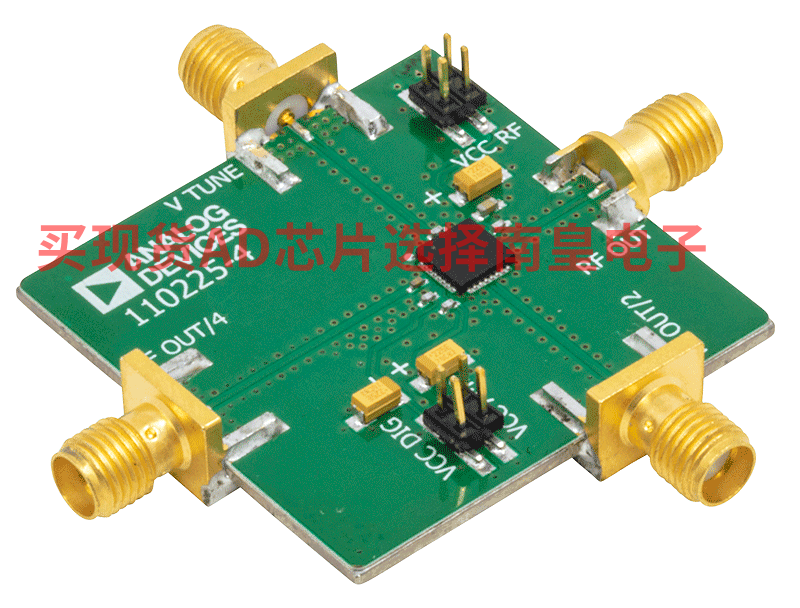

HMC583的评估套件：
