HMC535LP4(E)是一款GaAs InGaP异质结双极性晶体管(HBT) MMIC PLO。 由于振荡器的单芯片结构，PLO的相位噪声性能在温度、冲击和工艺条件下均非常出色。 采用+5V电源电压时，输出功率为+9 dBm（典型值）。

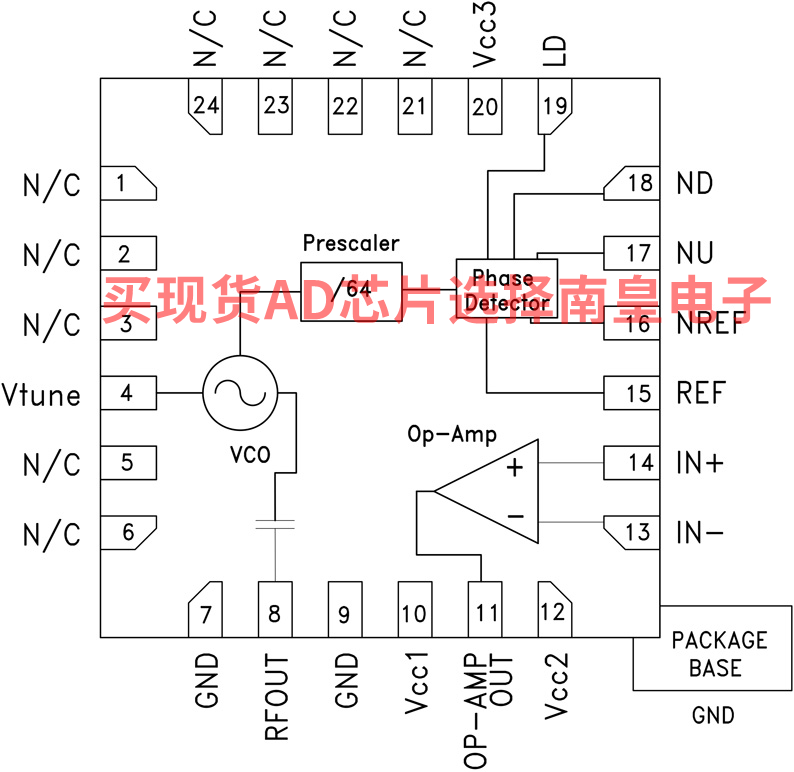

所有功能（VCO、运算放大器、PFD、预分频器）完全集成，同时允许使用片外客户特定环路元件。 PLO MMIC接受230至240 MHz范围内的单端或差分参考振荡器输入信号，并提供数字锁定检测器(LD)输出，以确认环路的状态。 该锁相振荡器采用无引脚QFN 4x4 mm表贴封装。

应用

• VSAT无线电
• 点对点和点对多点无线电
• 测试设备和工业控制
• 军事最终用途

• Pout: +9 dBm
• 相位噪声： 典型值为-110 dBc/Hz（100 KHz）
• 单电源：
  +5V @ 340 mA
  12V @ 28 mA

• QFN无引脚SMT封装，16 mm²

HMC535LP4E，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：107.97（100-499个）

HMC535LP4ETR，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：107.97（100-499个）

EVAL-HMC535LP4：HMC535LP4评估板

本页提供评估HMC535LP4的评估板订购信息。
