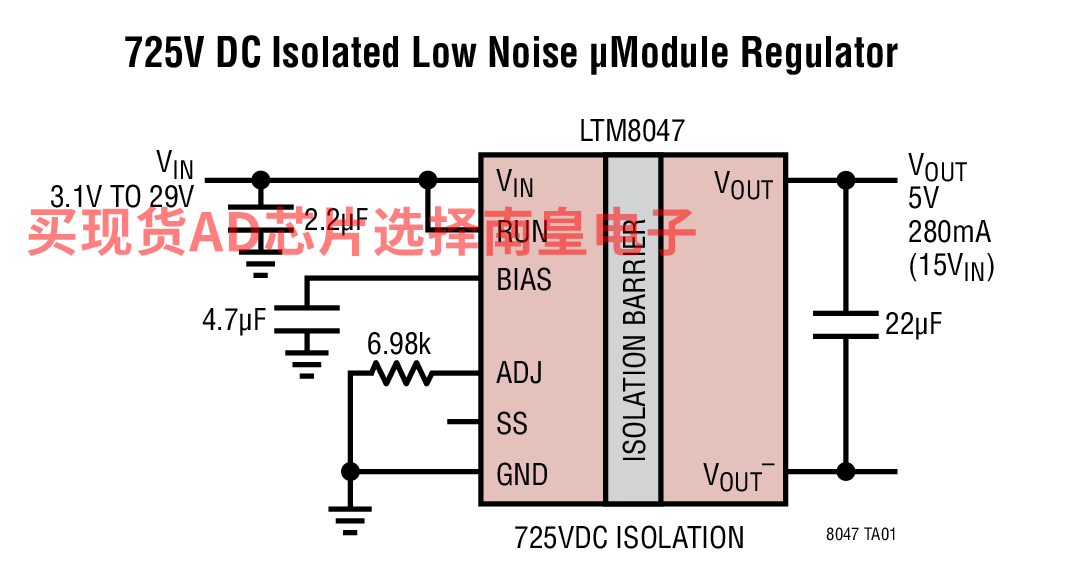

LTM8047 是一款隔离型反激式 μModule DC/DC 转换器。LTM8047 具有一个 725VDC 的额定隔离电压。如需一款具 LDO 后置稳压器的类似产品，请查阅 LTM8048 的相关资料。LTM8047 的封装中内置了开关控制器、功率开关、变压器以及所有的支持组件。LTM8047 可以在 3.1V 至 32V 的输入电压范围内运作，支持 2.5V 至 12V 的输出电压范围 (由单个电阻器来设定)。仅需采用输出、输入和旁路电容器便可实现完整的设计。可以采用其他组件来控制软起动控制和偏置。

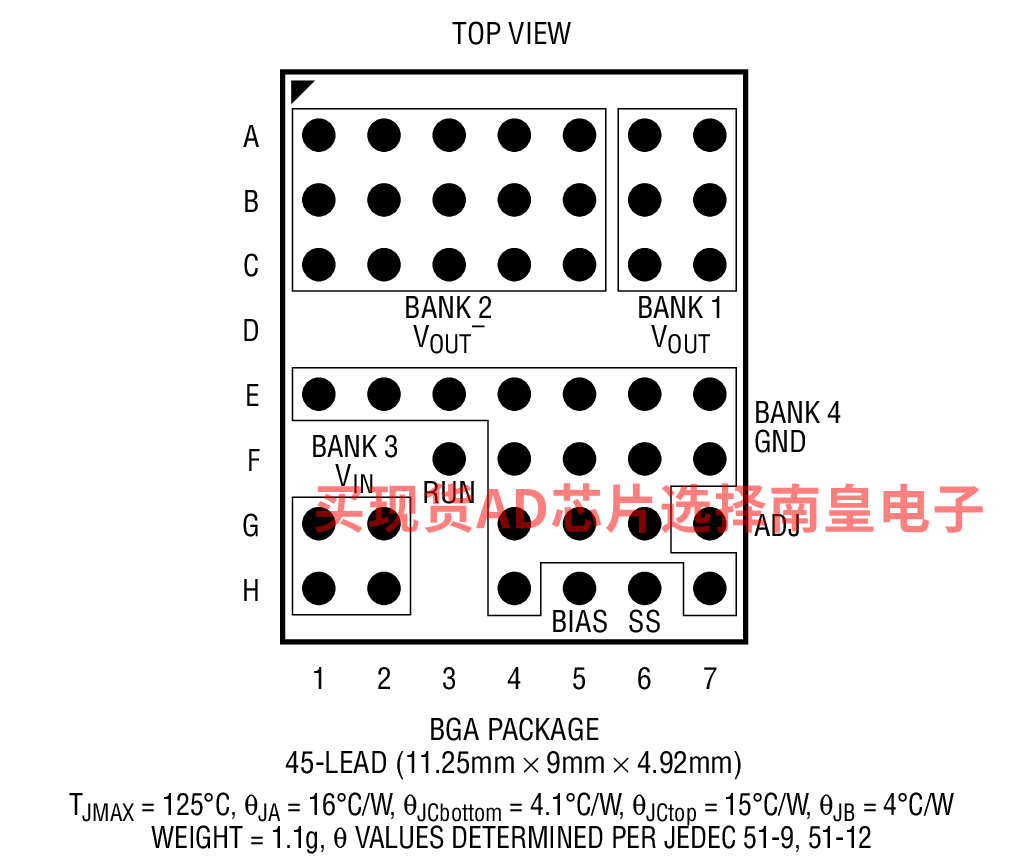

LTM8047 采用耐热性能增强型、紧凑 (11.25mm x 9mm x 4.92mm) 模压树脂球栅阵列 (BGA) 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8047 具有符合 SnPb (BGA) 或 RoHS 标准的引脚涂层。

• 工业传感器
• 工业开关
• 接地环路调节



• 完整的开关模式电源
• 725VDC 隔离
• 宽输入电压范围：3.1V 至 32V
• 高达 440mA 的输出电流 (VOUT = 2.5V)
• 2.5V 至 12V 输出电压
• 电流模式控制
• 可编程软起动
• 可由用户配置的欠压闭锁
• 符合 SnPb 或 RoHS 标准的涂层
• 扁平 (11.25mm x 9mm x 4.92mm) 表面贴装型 BGA 封装



LTM8047EY#PBF，封装：45-Lead BGA (11.25mm x 9mm x 4.92mm)，包装形式及数量：托盘，168，工作温度：-40 to 125C，AD官网报价：11.02（100-499个）；9.08（1000+个）

LTM8047IY，封装：45-Lead BGA (11.25mm x 9mm x 4.92mm)，包装形式及数量：托盘，168，工作温度：-40 to 125C，AD官网报价：17.08（100-499个）；13.95（1000+个）

LTM8047IY#PBF，封装：45-Lead BGA (11.25mm x 9mm x 4.92mm)，包装形式及数量：托盘，168，工作温度：-40 to 125C，AD官网报价：12.13（100-499个）；9.99（1000+个）

LTM8047MPY，封装：45-Lead BGA (11.25mm x 9mm x 4.92mm)，包装形式及数量：托盘，168，工作温度：-55 to 125C，AD官网报价：28.22（100-499个）；23.22（1000+个）

LTM8047MPY#PBF，封装：45-Lead BGA (11.25mm x 9mm x 4.92mm)，包装形式及数量：托盘，168，工作温度：-55 to 125C，AD官网报价：23.39（100-499个）；19.26（1000+个）

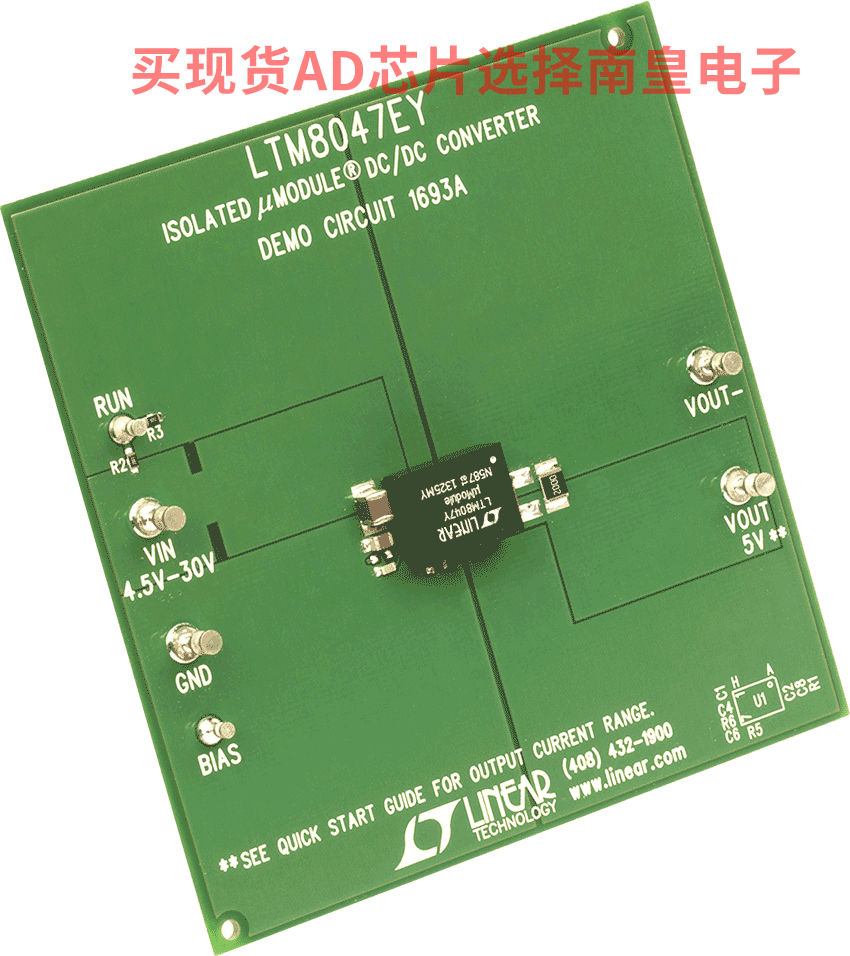

DC1693A：LTM8047 Demo Board | 725VDC Isolated uModule DC/DC Converter; 4.5V ≤ VIN ≤ 30V, VOUT = 5V @ Up to 350mA

The demo circuit 1693A is an isolated flyback μModule DC/DC converter featuring the LTM8047. The demo circuit is designed for a 5V output from a 4.5V to 30V input. The typical current capability of the 5V output varies with input voltage from about 110mA at VIN = 4.5V to about 350mA at VIN = 30V.
