ADuM5020是一款集成isoPower的隔离式DC/DC转换器。该DC/DC转换器采用ADI公司的iCoupler技术，能够提供在全负载下低于有关带铁氧体的2层印刷电路板(PCB)的CISPR22 B类限制的稳压隔离电源。

ADuM5020在500 mW应用中无需设计和构建隔离式DC/DC转换器。iCoupler芯片级变压器技术用于DC/DC转换器的磁性元件。因此可提供小尺寸、隔离解决方案。

ADuM5020隔离式DC/DC转换器采用16引脚宽体SOIC封装。

应用

• RS-485/RS-422/CAN收发器电源
• 电源启动偏置和栅极驱动
• 隔离传感器接口
• 工业PLC

• 集成isoPower的隔离式DC/DC转换器
• ADuM5020输出电流：100 mA
• ADuM5028输出电流：60 mA
• 全负载下满足有关2层PCB的CISPR22 B类辐射限制
• 16引脚SOIC_W封装，最小爬电距离为7.8 mm
• 8引脚SOIC_IC封装，最小爬电距离为8.3 mm
• 工作温度高达：125°C（最大值）
• 安全和法规认证
• UL认证（申请中）
  • 1分钟3000 V rms，符合UL 1577
• CSA元件验收通知5A（申请中）
• VDE合格证书（申请中）
  • VDE V 0884-10
  • VIORM = 565 V 峰值
  • CQC认证符合GB4943.1-2011（待定）

ADUM5020-3BRWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 125C，AD官网报价：3.84（100-499个）；3.4（1000+个）

ADUM5020-3BRWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：3.84（100-499个）；3.4（1000+个）

ADUM5020-5BRWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 125C，AD官网报价：3.84（100-499个）；3.4（1000+个）

ADUM5020-5BRWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：3.84（100-499个）；3.4（1000+个）

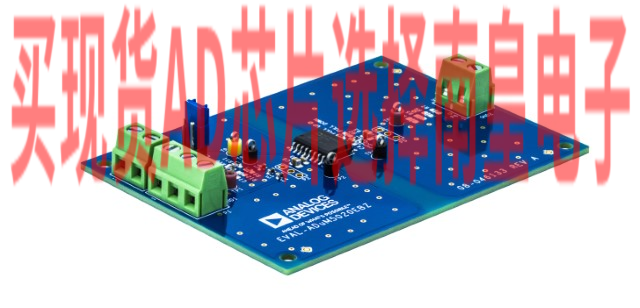

EVAL-ADuM5020：ADuM5020 评估板

EVAL-ADUM5020EBZ 可以让用户评估 ADuM5020 隔离式电源解决方案。ADuM5020 不再需要在 500 mW 应用中设计和构建隔离式直流/直流转换器。对该直流/直流转换器的电感元件使用了 iCoupler 芯片级变压器技术。结果得到了外形尺寸小巧的隔离式解决方案。

ADuM5020 直流/直流转换器基于 Analog Devices, Inc. 的 iCoupler 技术，提供稳压隔离电源，该电源封装在 2 层印刷电路板 (PCB) 上，配备铁氧体，在全载下远低于 CISPR22/EN55022 B 级限制。表 1 中显示了可用的电源电压和相关联的输出电流电平。

Analog Devices, Inc. 提供的 ADuM5020 或 ADuM6020 数据手册中含有 ADuM5020 或 ADuM6020 的完整规格说明，使用评估板时必须同时参阅此说明和本用户指南。
