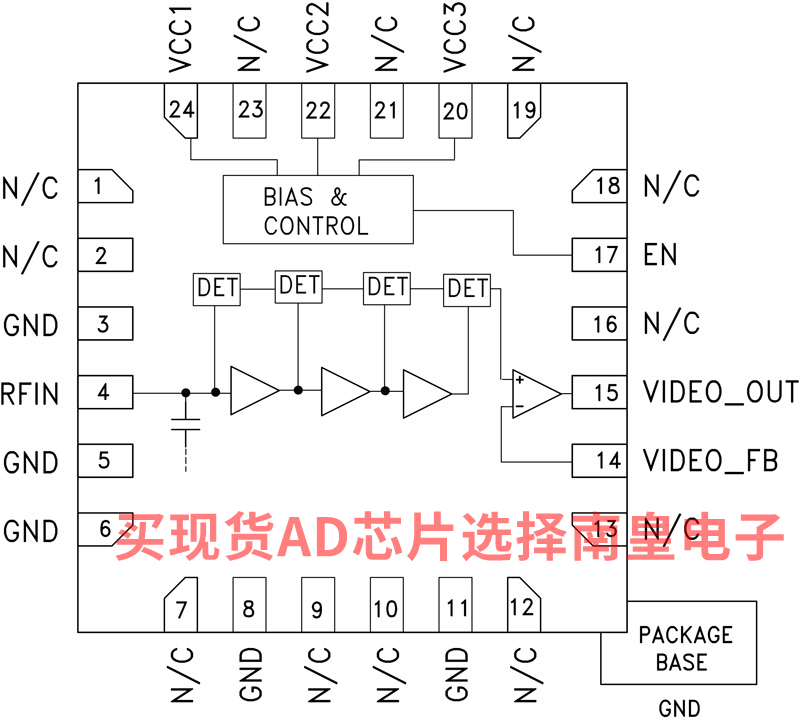

HMC1013LP4E是一款连续检波对数视频放大器，工作频率范围为0.5至18.5 GHz。 HMC1013LP4E提供67 dB的对数范围。 该器件提供5/15 ns的典型快速上升/下降时间，延迟时间仅10 ns。 HMC1013LP4E对数视频输出斜率为15 mV/dB（典型值）。 最大恢复时间不到40 ns。 HMC1013LP4E采用高度紧凑的4x4 mm SMT塑料封装，非常适合高速通道接收机应用。

应用

• EW、ELINT和IFM接收机
• DF雷达系统
• ECM系统
• 宽带测试和测量
• 功率测量和控制电路
• 军事和太空应用

• 高对数范围： 67 dB（-62至+5 dBm）
• 输出频率平坦度： ±2 dB
• 对数线性度： ±2 dB
• 快速上升/下降时间： 5/15 ns

• 单正电源： +3.3V
• ESD灵敏度(HBM)： 1A级
• 24引脚4x4mm SMT封装： 16mm²

HMC1013LP4E，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：1949.84（100-499个）

HMC1013LP4ETR，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：1949.84（100-499个）

HMC1013LP4ETR-R1，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：1949.84（100-499个）

EVAL-HMC1013LP4E：HMC1013LP4E 评估板

本页提供评估EVAL-HMC1013LP4E的评估板订购信息。
