ADF4117（单通道、整数N分频1.2 GHz PLL）-AD代理

ADF4117的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：锁相环(PLL)频率合成器和转换环路
技术类目：整数N分频PLL
功能描述：单通道、整数N分频1.2 GHz PLL
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADF4117的产品详情：

ADF4116/ADF4117/ADF4118均为频率合成器，可以用来在无线接收机和发射机的上变频和下变频部分实现本振。上述器件由低噪声数字鉴频鉴相器(PFD)、精密电荷泵、可编程参考分频器、可编程A和B计数器以及双模预分频器(P/P+1)组成。A（5位）、B（13位）计数器与双模预分频器(P/P+1)配合，可实现N分频器(N = BP+A)。此外，14位参考分频器（R分频器）允许PFD输入端的REFIN频率为可选值。如果频率合成器与外部环路滤波器和电压控制振荡器(VCO)一起使用，则可以实现完整的锁相环(PLL)。

所有片内寄存器均通过简单的三线式接口进行控制。

这些器件采用2.7 V (± 10%)或5 V (± 10%)电源供电，不用时可以关断。

ADF4117的优势和特点：

ADF4116: 550 MHz
ADF4117: 1.2 GHz
ADF4118: 3.0 GHz
+2.7 V至+5.5 V电源供电
双模预分频器 ADF4116: 8/9 ADF4117/ADF4118: 32/33

独立的电荷泵电源(VP )可在3 V系统中提供扩展的调谐电压
3线式串行接口
数字锁定检测
省电模式
快速锁定模式

ADF4117具体的完整产品型号参数及价格（美元）：

ADF4117BRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 85C，AD官网报价：3.08（100-499个）；2.62（1000+个）

ADF4117BRUZ-RL，封装：16-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.08（100-499个）；2.62（1000+个）

ADF4117BRUZ-RL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：3.08（100-499个）；2.62（1000+个）

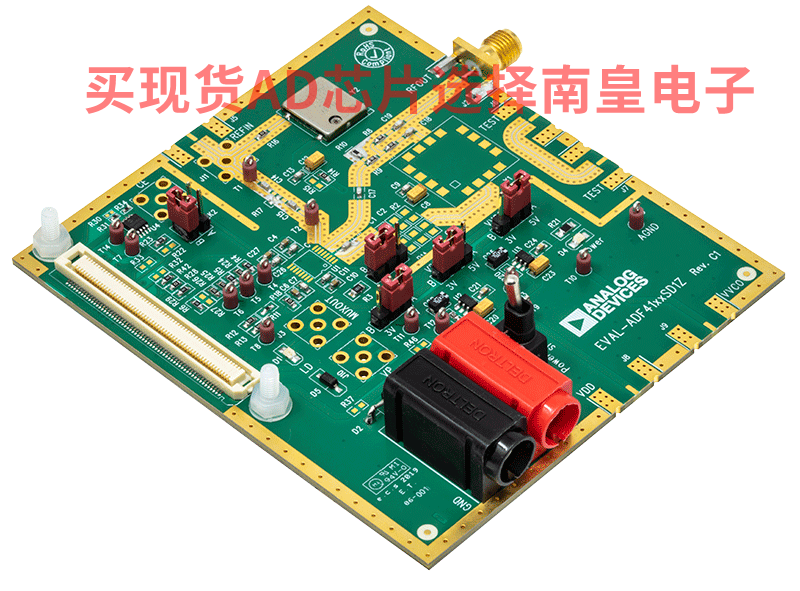

ADF4117的评估套件：

EVAL-ADF4117：ADF4117评估板

本页面包含用于评估ADF4117单通道、整数N分频、1.2 MHz PLL的评估板的订购信息。

该评估板需使用SDP控制器版以连接PC。SDP控制器板通过USB 2.0连接至PC。评估板将连接至SDP控制器板。评估板无法直接连接至PC。在PC上运行的评估软件通过SDP控制器板与评估板通信。SDP控制器板在以下订购指南中单独列出(EVAL-SDP-CS1Z)。如果以前未购买过SDP控制器板，请购买该产品以确保获得完整的评估设置。

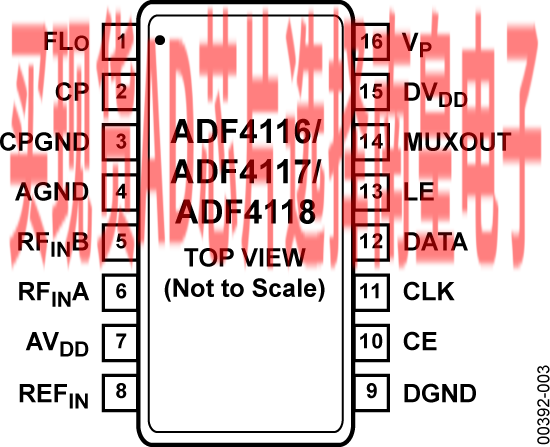

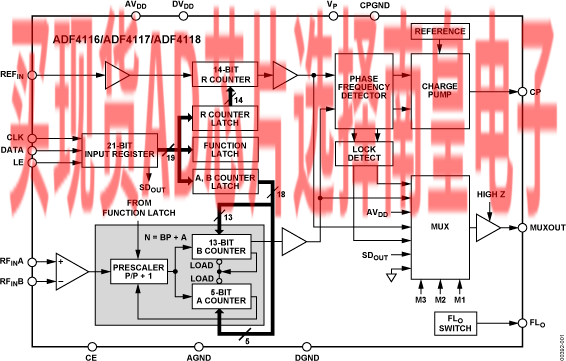

ADF4117的电路图解：

ADF4117的评估套件：
