工业、电信、医疗、汽车应用采用各种稳定电压有效运行，包括高压和负电压轨。当设计师想要设计工业电源时，可以尽量减少设备数量和所需的控制器 IC 简化这项任务的数量。LT8331 使用集成型 140V、500mA 开关、可编程频率、超低静态电流和轻负荷突发模式 (Burst Mode) 操作实现了上述两个目标。

南皇电子专注于整合中国优质电子AD代理国内领先的现货资源，提供合理的行业价格、战略备货、快速交付控制AD芯片供应商，轻松满足您的需求AD芯片采购需求.（http://www.icbuyshop.com/）

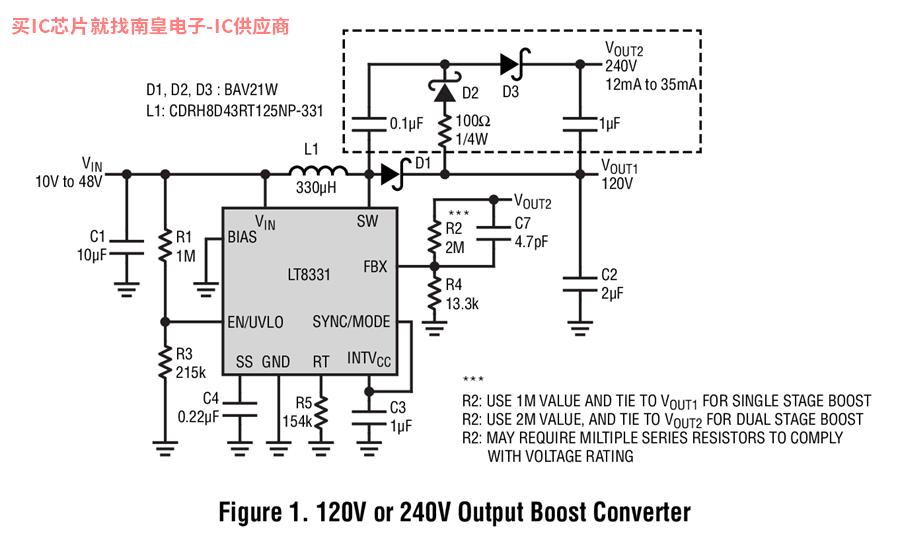

采用简单的升压转换器可以轻松实现高压应用。应用电路可以用直接升压配置 25mA 至 80mA 输出 120V，或添加少量组件 (如虚线所示) 作为两级升压， 12mA 至 40mA 输出 240V。负载可全部从 VOUT2获取，或从 VOUT1与 VOUT获得2的组合。

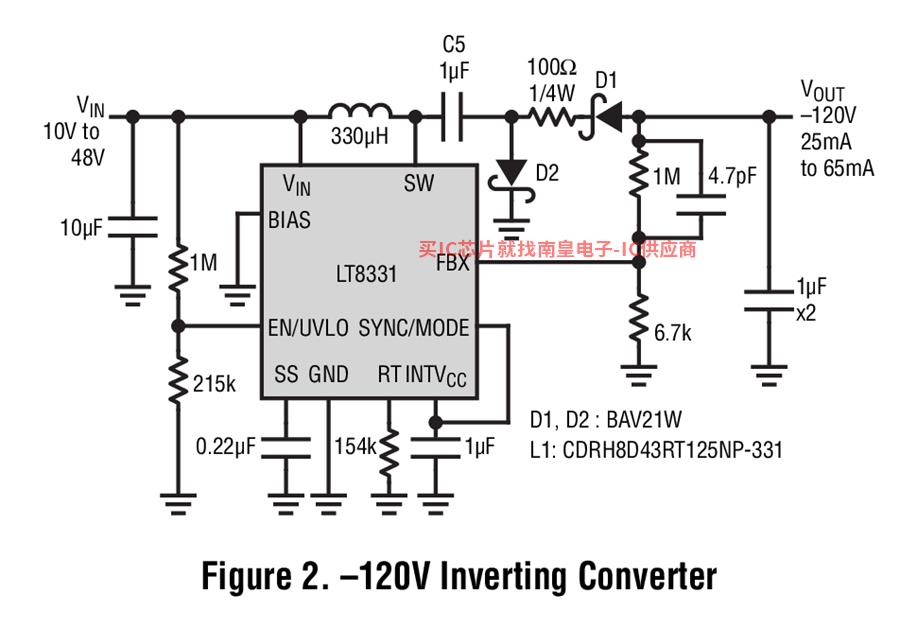

转换器可以很容易地以获得高压负输出电压轨。转换器通过增加电容器和二极管来充分利用开关电压，从而产生负输出。耦合电容器 C5 在停机期间增加了输入输出断接功能 CUK 转换器相似。

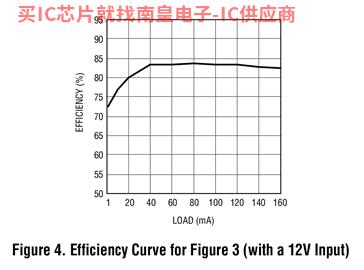

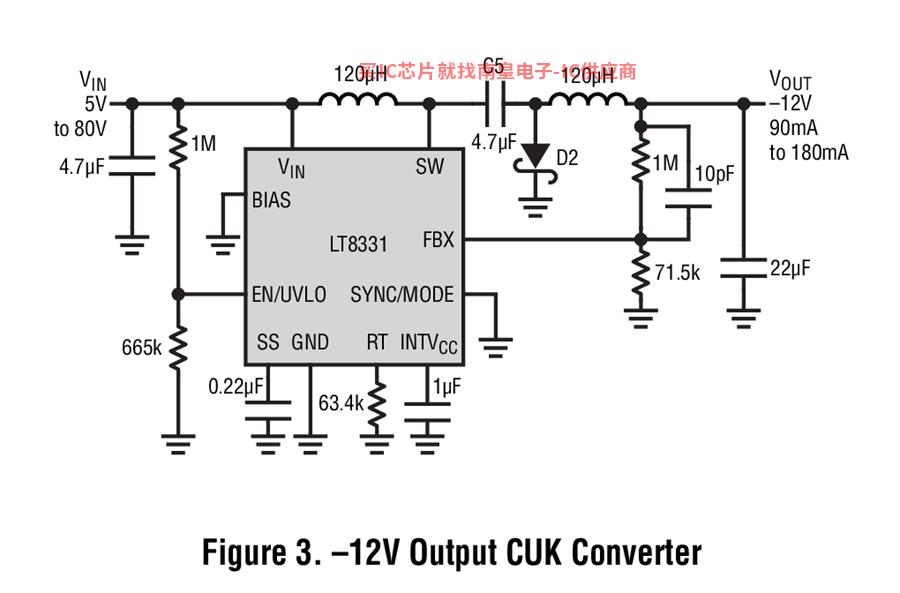

图 3 显示一个使用 LT8331 的 CUK 而图 4 说明反相器在使用 12V 输入时的效率曲线。转换器的效率峰值为 84%。当负载下降到约。 40mA 突发模式操作开始生效，使转换器保持良好 73% 即使有效率水平， 1mA 负载也不例外。

LT8331 静态电流非常低。当检测到轻负载时，该模式允许开关频率逐渐降低。该模式允许转换器在轻负载下保持高效率和低输出纹波。当输出未加载时，输入电流仅为 29μA，而大约 11μA 来自于 FBX 电阻AD是什么品牌分压器。如果通过把 EN 引脚拉到地电位，关闭转换器，使用输入电流 5V 输入时会降到约 1μA，或在采用 12V 输入时至 2μA。大部分停机电流由 EN/UVLO 提取电阻分压器。

LT8331 的 4.5V 至 100V 输入范围及其额定电压为 140V 开关使之成为 SEPIC 和 CUK 转换器的理想选择。耦合电容器 C5 断开输入输出 DC 在必须断开输出和输入的应用程序中，通道是预期的特征。它的额外优点是消除了 FBX 电阻分压器提取的电流。开关电压等于输入输出电压之和。

结论

LT8331 高输出电压和宽输入电压入电压应用的设计，以减少外部组件的数量。 140V、500mA 内部开关、100V 广泛应用的理想选择是输入、可编程频率、超低静态电流和轻负载突发模式。
