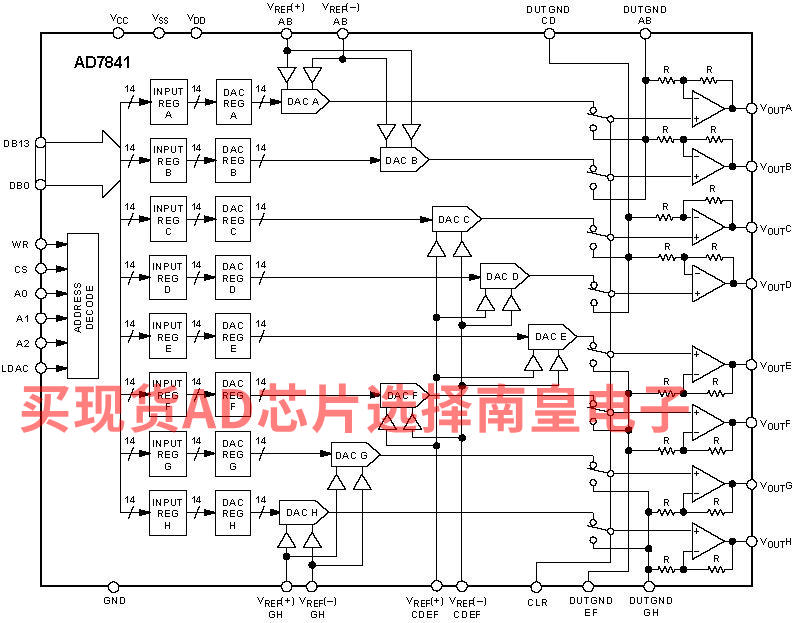

AD7841在单芯片上集成了8个14位缓冲电压输出DAC。它采用±5 V基准电压，输出电压满量程范围为±10 V。共有3个配有缓冲输入的独立差分基准电压：一个用于DAC A和B，一个用于DAC G和H，一个用于DAC C、D、E和F。在WR、CS和DAC地址引脚A0A2的控制下，AD7841将来自外部总线的14位并行数据载入其中一个输入锁存器。当DAC寄存器接收到新数据时，DAC输出就会更新。各DAC输出均利用增益为2的放大器进行缓冲，通过DUTGND引脚可以将一个外部DAC失调电压插入放大器。AD7841采用44引脚PQFP封装。

• 一个封装中集成8个14位DAC
• 电压输出
• 每对DAC单独进行失调电压调整
• 基准电压范围：±5 V

• 最大输出电压范围：±10 V
• 工作电压：±15 V (± 10%)
• 清零至用户定义电压功能
• 44引脚MQFP封装

AD7841ASZ，封装：44-Lead MQFP (13.9mm x 10mm)，包装形式及数量：托盘，96，工作温度：-40 to 85C，AD官网报价：43.14（100-499个）；36.67（1000+个）

AD7841ASZ-REEL，封装：44-Lead MQFP (13.9mm x 10mm)，包装形式及数量：卷带，800，工作温度：-40 to 85C，AD官网报价：43.14（100-499个）；36.67（1000+个）

AD7841BSZ，封装：44-Lead MQFP (13.9mm x 10mm)，包装形式及数量：托盘，96，工作温度：-40 to 85C，AD官网报价：50.89（100-499个）；43.22（1000+个）

EVAL-AD7841：AD7841 评估板

利用该评估板可轻松评估AD7841的功能和性能，它通过打印机端口与PC相连。同时还提供用于AD7841寄存器的编程软件。
