即使是具有固定开关频率的开关电源也不总是显示连续脉冲。在某些情况下，由于各种原因，脉冲将被忽略。考虑输出纹波电压和EMI这是非常重要的。

南皇电子专注于整合中国优质电子AD代理国内领先的现货资源，提供合理的行业价格、战略备货、快速交付控制AD芯片供应商，轻松满足您的需求AD芯片采购需求.（http://www.icbuyshop.com/）

用于电压转换的开关稳压器通常采用可调或固定的开关频率IC列出数据手册的第一页。开关频率的选择对于电源电路来说非常重要，因为它会影响外部无源设备的尺寸和成本。此外，开关频率也会影响可实现的转换效率。对于整个电路（不仅是功率转换器，还包括系统中的其他电路部分），开关频率的选择也非常重要。我们通常在整个系统干扰最小的频率范围内选择开关频率。由于印刷电路板的寄生效应，电源的开关频率通常通过电容和电感耦合与电路的许多部分耦合。

在选择确的开关频率后，电路设计师在评估实际电路时往往会得到惊人的结果。在选定的开关频率下，设计的电路往往不能按预期开关。通常有两个原因。

突发模式

即使在低输出负载下，许多应用程序也需要非常高的转换效率。如果所需的输出功率只有几个mW，开关稳压器本身的供电电流是严重不成比例的。以百分比表示效率尤为明显。为了提高这些情况下的效率，开关稳压器IC特殊的突发模式通常配置。图1显示，开关稳压器的电压随时间变化。在切换到较长的暂停阶段之前，开关节点将开关一次。在此暂停阶段，开关稳压器IC许多功能进入睡眠模式，只消耗少量电能。图1显示了开关节点的电压、电感电流和输出电压。

图1. 开关模式电源中的突发模式概念。

输出电压的纹波在突发模式下工作时更大。与开关频率在正常工作条件下设置的电压纹波相比，其频率要低得多。根据电压转换器IC在紧急情况下，电路条件通常有少量脉冲，如一个脉冲或大量脉冲。通常，在输出电压达到设定的上限阈值之前，会产生尽可能多的脉冲。在输出电压降至低于阈值下限之前，将暂停一段时间。在这种情况下，在脉冲期间，开关仍然会根据选定的开关频率进行，但频谱中也会出现由突发阶段定义的较低频率和暂停阶段。

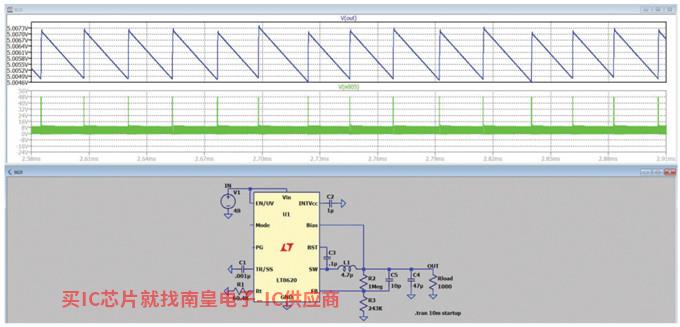

图2. 使用LTspice，模拟处于突发模式下 LT8620 降压开关稳压器。

脉冲跳频模式

另一种模式是脉冲跳频模式。这种模式由许多类型的功率转换器提供。在许多拓扑设计中，每次脉冲出现在开关节点上，都会有一定量的电能从功率转换器的输入端移动到输出端。但如果此时负载不需要或只需要少量电能，输出电压就会升高。有些脉冲会跳过，防止输出电压过高。输出电压的电压纹波也会增加。脉冲跳频模式通常通过反馈节点AD授权代理商压力比较器被激活。例如，如果跳过每秒脉冲，可以在频谱中看到开关频率的一半（FFT表示法）。

图3. 在脉冲跳频模式下 LT3573 ，负载很低。

与突发模式相比，在脉冲跳频模式下，输出电压只需保持在特定范围内，不会节省大量电能。因此，转换效率只会略有提高。因此，如果开关稳压器以不同于设置频率的开关频率开关，可能是因为电路处于突发模式或脉冲跳频模式。然而，在开关节点可能有其他原因导致非连续脉冲。一般控制环路不稳定，达到现有限流值，温度超过热关断限值等。

结论

开关模式电源可以以不同于预期开关频率的脉冲运行。这通常发生在低负载条件下。在评估开关模式的电源电路时，了解这种行为背后的机制是非常有用的。设计师可以在此基础上准确推断电源是否可靠运行。
