ADM485E的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：RS-232-RS-422-RS-485
技术类目：接口RS-485和RS-422
功能描述：5 V、±15 kV ESD保护、半双工RS-485/RS-422收发器(2.5 Mbps)
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADM485E的产品详情：

ADM485E/ADM487E/ADM1487E均为5 V低功耗数据收发器，提供±15 kV ESD保护，适用于多点总线传输线路的半双工通信。这些器件针对平衡数据传输而设计，符合TIA/EIA标准RS-485和RS-422。ADM487E和ADM1487E具有1/4单位负载接收器输入阻抗，允许一条总线最多连接128个收发器，而ADM485E则允许一条总线最多连接32个收发器。由于任一时间仅使能一个驱动器，因此禁用或关断驱动器的输出处于三态，避免总线过载。

为了减小端接不当总线的反射所引起的电磁辐射(EMI)和数据误差，驱动器输出压摆率受限。热关断电路可防止总线竞争或输出短路导致功耗过大。这些器件的额定温度范围为工业温度范围，提供8引脚SOIC封装。

应用

电能/功率计量

照明系统

工业控制

电信

安保系统

仪器仪表

ADM485E的优势和特点：

符合TIA/EIA RS-485/RS-422标准
RS-485 I/O引脚提供ESD保护
人体模型：±15 kV
数据速率：2.5 Mbps

半双工选项
压摆率降低以实现低电磁辐射(EMI)
共模输入范围：−7 V至+12 V
热关断和短路保护
8引脚SOIC封装

ADM485E具体的完整产品型号参数及价格（美元）：

ADM485EARZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：1.12（100-499个）；0.98（1000+个）

ADM485EARZ-REEL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：1.12（100-499个）；0.98（1000+个）

ADM485E的评估套件：

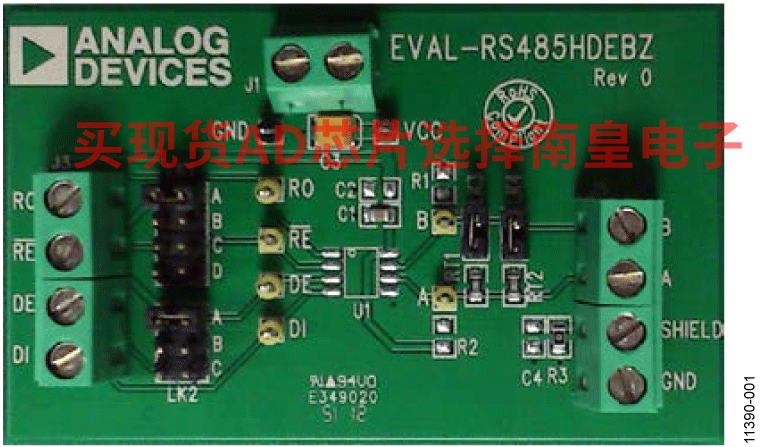

EVAL-RS485HDEBZ：标准RS-485半双工评估板EVAL-RS485HDEBZ

EVAL-RS485HDEBZ支持轻松而快速地评估采用标准8引脚SOIC封装的半双工RS-485收发器。该评估板允许通过螺丝端子板接口至数字I/O，以实现驱动器输入(DI)、接收器输出(RO)、驱动器使能(DE)和接收器输出(RO)。总线信号A、B（半双工总线）可连接至一个总线螺丝端子板。一或两个端接电阻可以通过跳线设置连接至A和B，用于评估半双工RS-485驱动器和接收器。针对总线上的上拉和下拉（偏置电阻）提供封装。

用于板上评估的器件需另外订购。

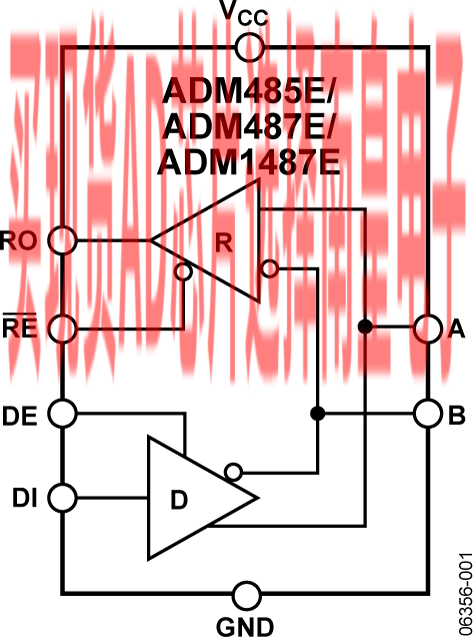

ADM485E的电路图解：

ADM485E的评估套件：
