AD5440的基本参数
- 制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
- 产品类别：精密DAC
- 技术类目：多通道电流输出DAC
- 功能描述：双通道、10位、高带宽、并行接口乘法DAC
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
AD5440的产品详情：
AD5428/AD5440/AD5447分别是双通道、CMOS、8/10/12位、电流输出数模转换器(DAC)。
这些器件均采用+2.5 V至5.5 V电源供电，因此适合电池供电应用及许多其它应用。
利用这些DAC的数据回读功能，用户可以通过DB引脚读取DAC寄存器的内容。上电时，内部寄存器和锁存以零填充，DAC输出处于零电平。
上述器件采用CMOS亚微米工艺制造，能够提供出色的四象限乘法特性，大信号乘法带宽最高可达10 MHz。
满量程输出电流由所施加的外部基准输入电压(VREF) 决定。与外部电流至电压精密放大器配合使用时，集成的反馈电阻(RFB) 可提供温度跟踪和满量程电压输出。

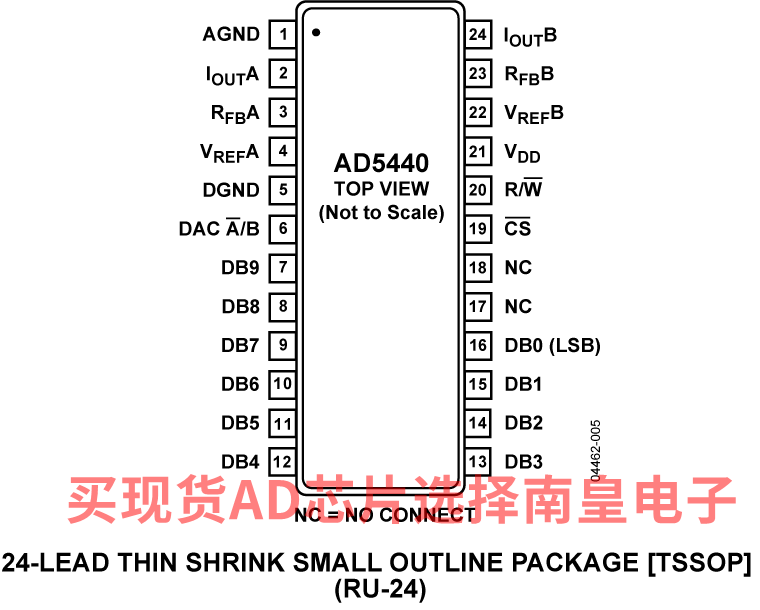

AD5428采用20引脚小型TSSOP封装，AD5440/AD5447则采用24引脚小型TSSOP封装。
应用
AD5440的优势和特点：
- 乘法带宽：10 MHz
- 积分非线性(INL)：±0.25 LSB（8位）
- 24引脚TSSOP封装
- 电源电压：2.5 V至5.5 V
- ±10 V基准电压输入
- 更新速率：21.3 MSPS
- 扩展温度范围：−40°C至+125°C
- 四象限乘法
- 上电复位
- 功耗：0.5 µA（典型值）
- 保证单调性
- 回读功能
- AD7528升级版(AD5428)，AD7547升级版(AD5447)
AD5440具体的完整产品型号参数及价格（美元）：
AD5440YRUZ，封装：24-Lead TSSOP，包装形式及数量：管装，62，工作温度：-40 to 125C，AD官网报价：4.93（100-499个）；3.98（1000+个）
AD5440YRUZ-REEL，封装：24-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.93（100-499个）；3.98（1000+个）
AD5440YRUZ-REEL7，封装：24-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：4.93（100-499个）；3.98（1000+个）
AD5440的评估套件：
AD5440的电路图解：
AD5440的评估套件：
