LTM9003CV-AB#PBF（报价、图片、封装、技术参数及文档）

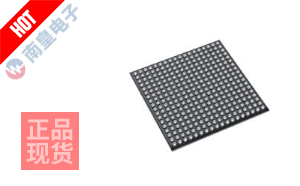

产品参考图片

LTM9003CV-AB#PBF

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
类别封装：射频和无线 > RF 其它 IC 和模块，封装:108-LGA（15x11.25）
技术参数：IC PRE-DIST RECEIVER 108-LGA
（丰富的AD公司产品，AD芯片采购平台）
（提供当日发货、严格的质量标准，满足您的目标价格）

点击下图下载技术文档

LTM9003CV-AB#PBF 技术参数详情：

LTM9003CV-AB#PBF是一款由Analog Devices（ADI）公司设计的高集成度前置失真接收器子系统，隶属于其高性能RF IC和模块产品线。该器件采用先进的108引脚LGA封装，专为表面贴装应用而设计，其核心架构集成了射频下变频链路与信号调理功能，旨在对射频信号进行精确的预处理，为后续的数字信号处理单元提供优化后的输入。

该芯片的核心功能在于其作为前置失真接收器，工作频率为184MHz。它本质上是一个高性能的降频变频器子系统，能够接收射频输入信号，并将其下变频至适合后续采样和处理的中频或基带频率。其设计重点在于高线性度与低噪声，这对于维持通信链路的信号保真度、提高系统动态范围至关重要。通过内部的高度集成，它减少了外部元件数量，简化了系统设计，同时提升了整体方案的可靠性与一致性。

在接口与关键参数方面，LTM9003CV-AB#PBF提供了完整的射频前端解决方案。其108-LGA封装集成了必要的混频器、本地振荡器（LO）接口、中频放大器以及滤波网络。这种高集成度使得它能够处理通用射频信号，适用于多种调制制式。对于需要稳定供应链和技术支持的客户，可以通过专业的ADI芯片代理获取该产品及相关设计资源。其“有源”的零件状态确保了产品的长期供货与技术支持。

该器件的典型应用场景广泛覆盖了需要高性能射频接收的领域。它非常适用于无线通信基础设施，如蜂窝基站（特别是小型基站和分布式天线系统），用于对接收信号进行预失真处理和下变频，以补偿功率放大器的非线性并提高接收机灵敏度。此外，在点对点微波通信、专用移动无线电（PMR）以及某些测试测量设备中，它也能作为核心的射频接收前端，帮助工程师构建紧凑、高效且性能优异的射频模块。
